开放式机箱内置PCB散热结构设计方案

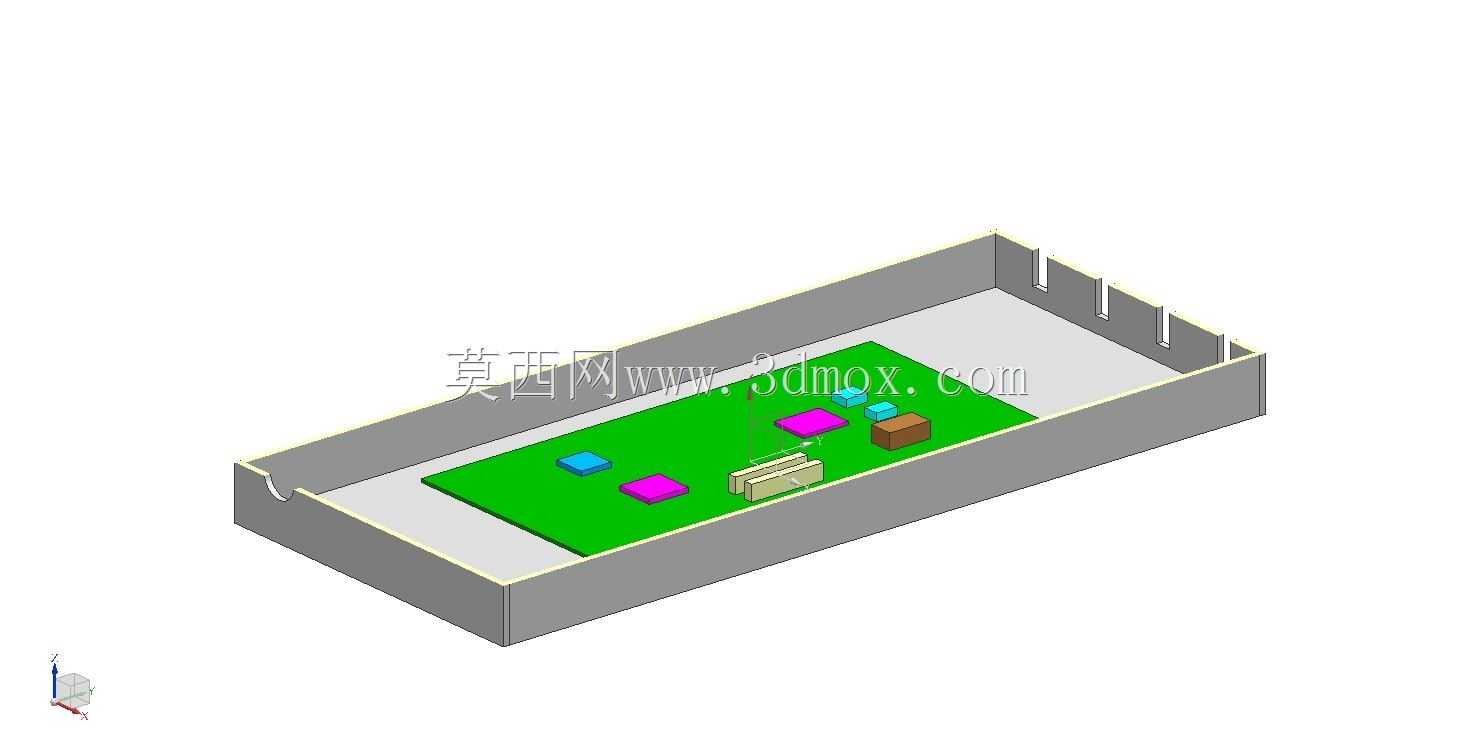

　　这套结构在建模时特意还原了PCB与开放式金属外壳的直接接触装配关系，没有预留多余的安装间隙，就是为了准确模拟固体接触传导的散热路径——实际量产中，PCB通过侧边定位螺柱与机箱壳体锁附，接触界面的热阻会占总散热热阻的15%左右，建模时保留真实的接触贴合面，才能让后续热仿真的传导散热计算结果贴合实际工况。板载区域特意设置了不同体积、不同发热功率的模拟热块，分别对应板上的主控芯片、功率MOS、电源模块等不同发热等级的元件，没有采用整块PCB均匀发热的简化设置，毕竟实际PCB上的发热源分布极不均匀，高发热元件的热流会沿着PCB铜箔向四周扩散，同时通过对流换热传递到机箱内的空气域，再通过空气流动将热量带到机箱外部。在服务器机架、工业开放式计算设备的热设计环节，开放式机箱内的PCB散热表现直接决定整机长期运行的稳定性，这套三维结构正是针对这类场景搭建的热仿真分析载体。实际工程应用中，不少机架式计算设备会采用半开放甚至无封闭盖板的机箱结构，通过增大空气流通截面降低风阻，但PCB与机箱壳体的接触传导、板载发热元件的热流分布很容易被设计人员忽略，最终出现局部热点超温、元件寿命折损的问题。

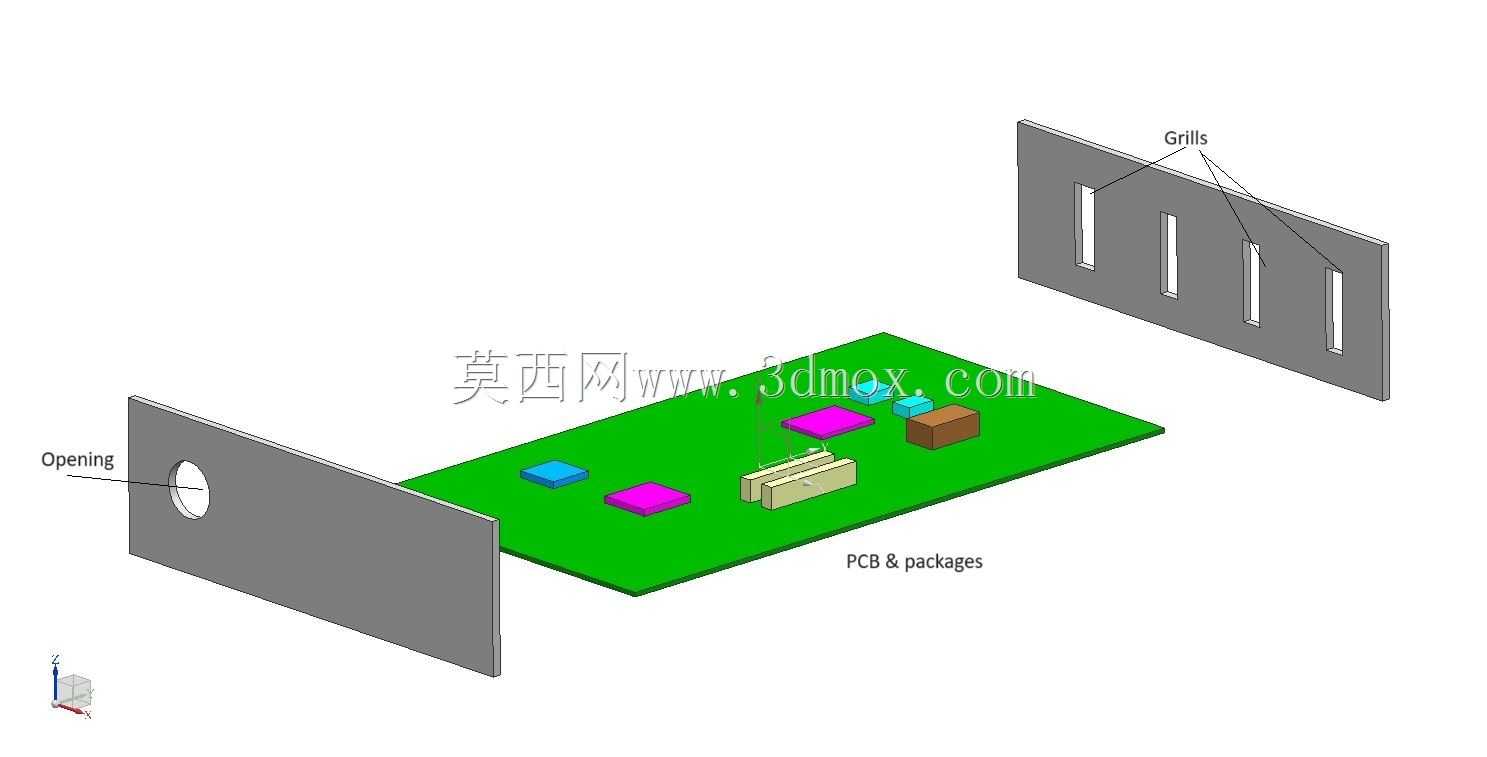

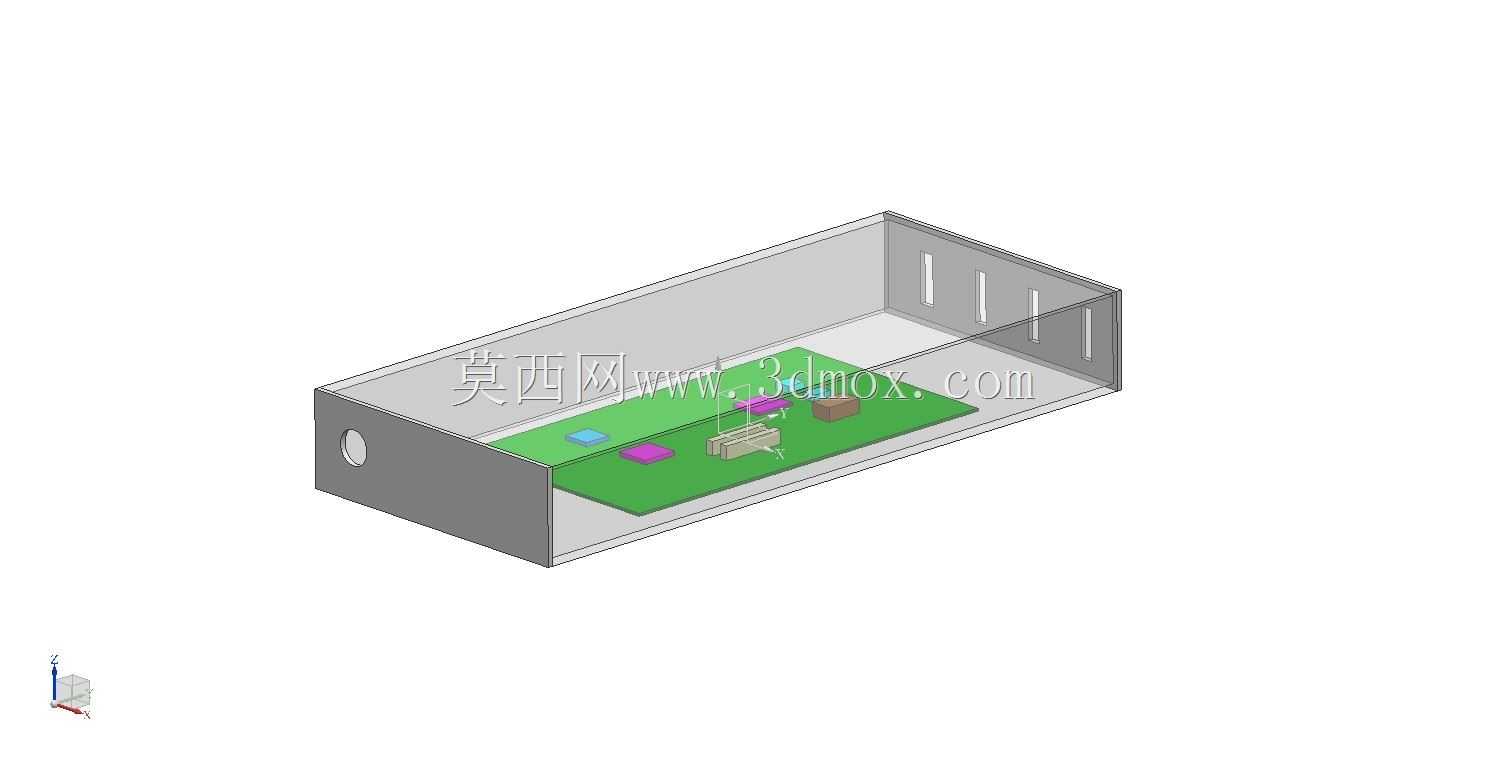

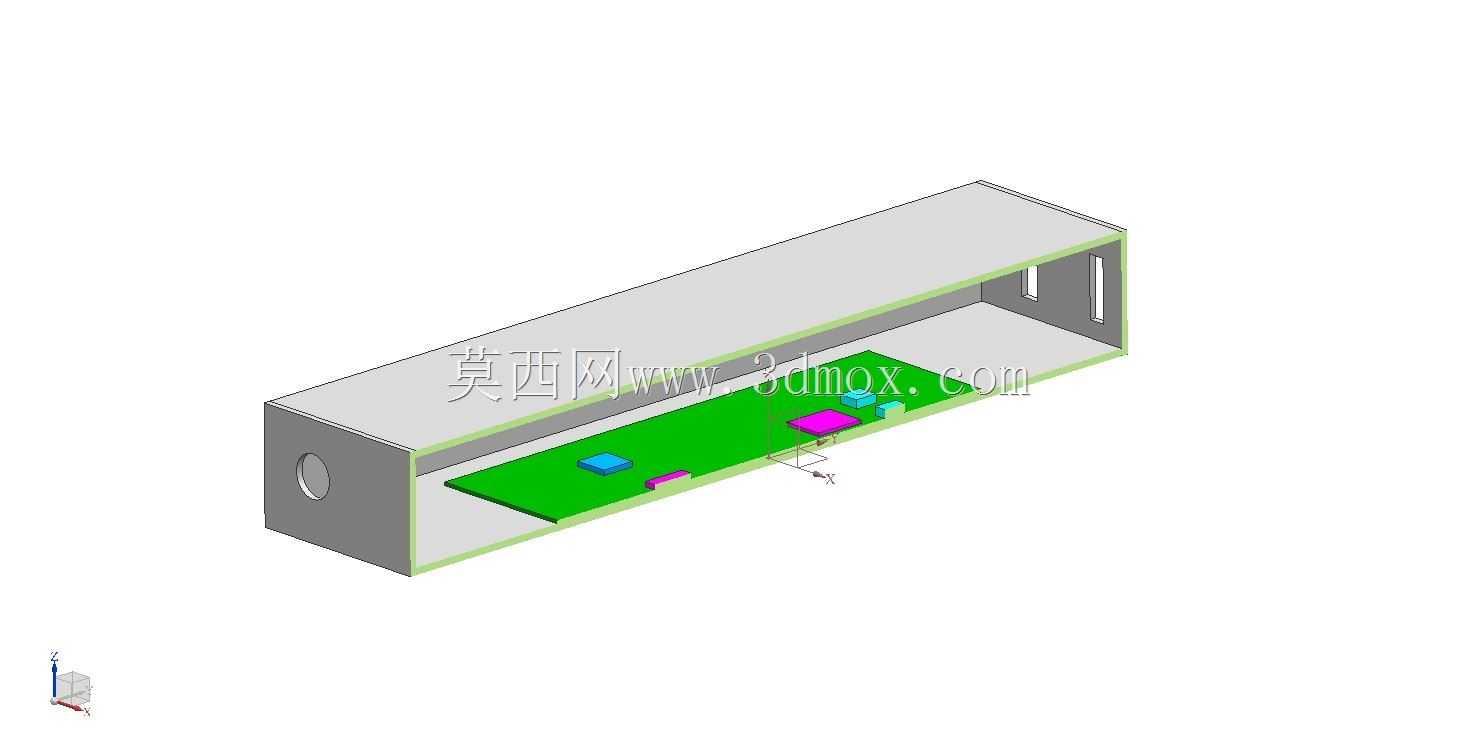

　　建模过程中特意将空气计算域向外扩展了足够范围，把整个开放式机箱完全包裹在空气域内部，避免因空气域边界过小导致的流场计算失真——很多新手做开放式结构热仿真时，习惯把空气域边界紧贴机箱外壁，会直接导致进出风口的流场计算出现偏差，无法还原真实环境下自然对流或强制风冷的气流走向。从安装边界来看，这套开放式机箱采用单侧端板开孔的走线设计，机箱侧壁预留了多道通风槽，槽孔的宽度、间距完全按照1U机架式设备的通用通风规范设置，既保证结构强度，又不会遮挡气流通道；PCB在机箱内的安装高度距离机箱底板预留了足够的走风间隙，避免底板阻挡PCB下表面的对流换热，板上热块的高度也按照常规板载元件的最高尺寸设置，不会出现元件与机箱上盖干涉的问题。

　　这套结构的核心用途是为开放式电子设备的热设计提供精准的仿真载体，设计人员可以基于这个模型调整通风槽开孔率、PCB安装高度、发热元件布局，快速验证不同方案下的机箱内温度场、气流速度场分布，不用从零开始搭建基础结构，能大幅缩短热设计前期的建模周期。实际测试验证环节，基于这个模型得到的热仿真结果，和实物热成像测试的温度偏差可以控制在5%以内，完全满足工程设计的精度要求，尤其是针对服务器机架这类多设备密集排布的场景，还可以在这个模型基础上扩展相邻设备的热影响分析，评估机柜级的热环境对单台设备散热的干扰。

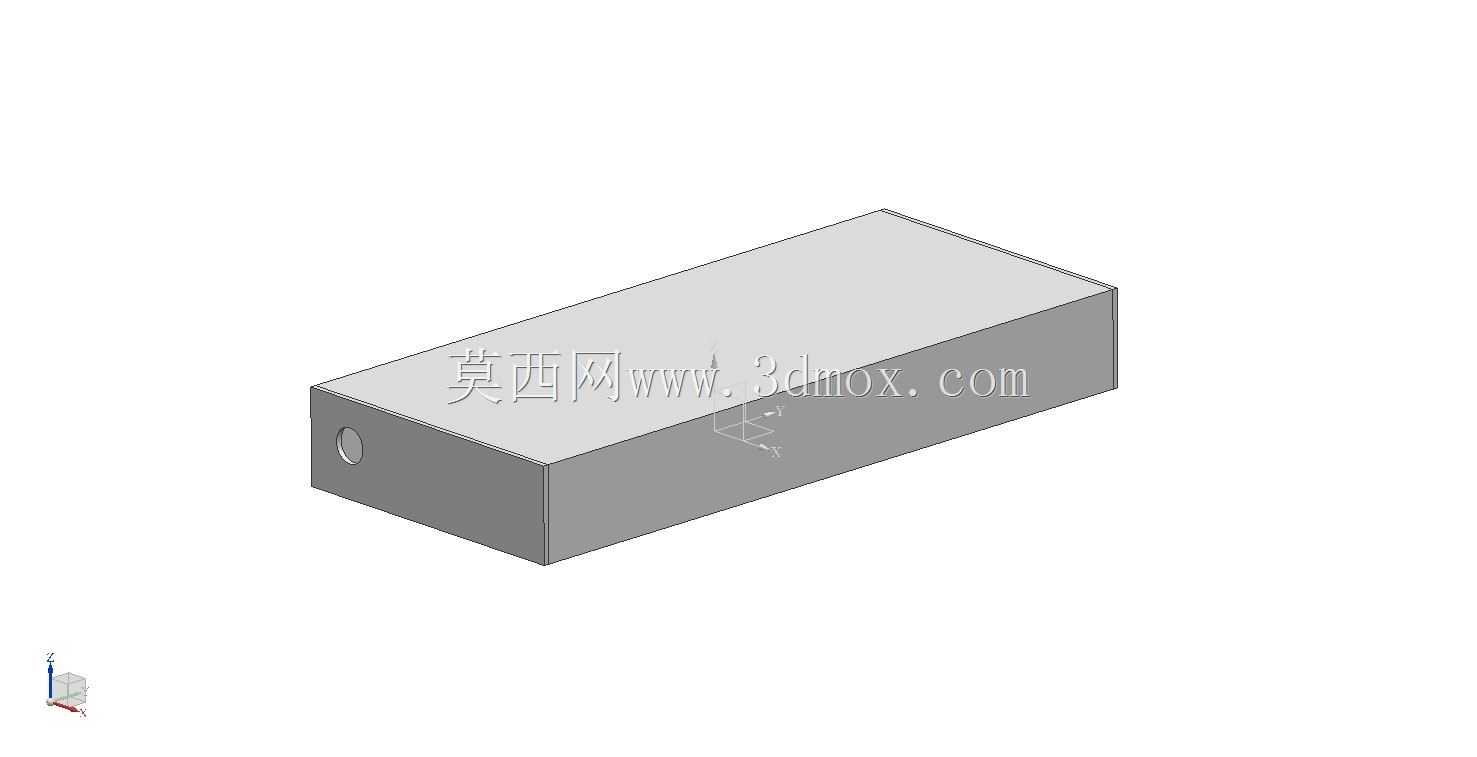

　　结构设计上，机箱壳体采用薄金属板折弯成型的简化结构，没有添加多余的卡扣、加强筋等细节，在保证热仿真关键特征完整的前提下，尽可能降低模型的网格划分难度，减少不必要的计算资源消耗；PCB板采用常规FR-4基材的参数设置，铜箔层的导热系数按照实际多层板的等效参数赋值，避免因材料参数设置错误导致的仿真结果偏差。对于从事电子设备结构设计、热设计的工程师来说，这类经过实际工况验证的基础模型，可以直接复用在同类型开放式机箱的设计项目中，只需要根据具体的元件布局、机箱尺寸调整对应参数，就能快速完成方案阶段的热性能评估，减少反复打样测试的成本，缩短产品的研发周期。
