M1911-A1手枪配套前准星柱结构件

　　在轻武器结构设计与改装配件的生产制造领域，前准星柱是手枪机械瞄具系统中不可或缺的核心定位零件，直接决定了射击时的瞄准基线精度，也是枪械维修、复刻改装场景中需求量较大的替换配件。本次建模的M1911-A1前准星柱，完全参照对应型号枪械的官方技术图纸参数完成1:1比例还原，所有结构特征均匹配实枪的装配要求，可直接用于枪械结构教学演示、仿真模型改装、配件生产开模前的结构验证等场景。

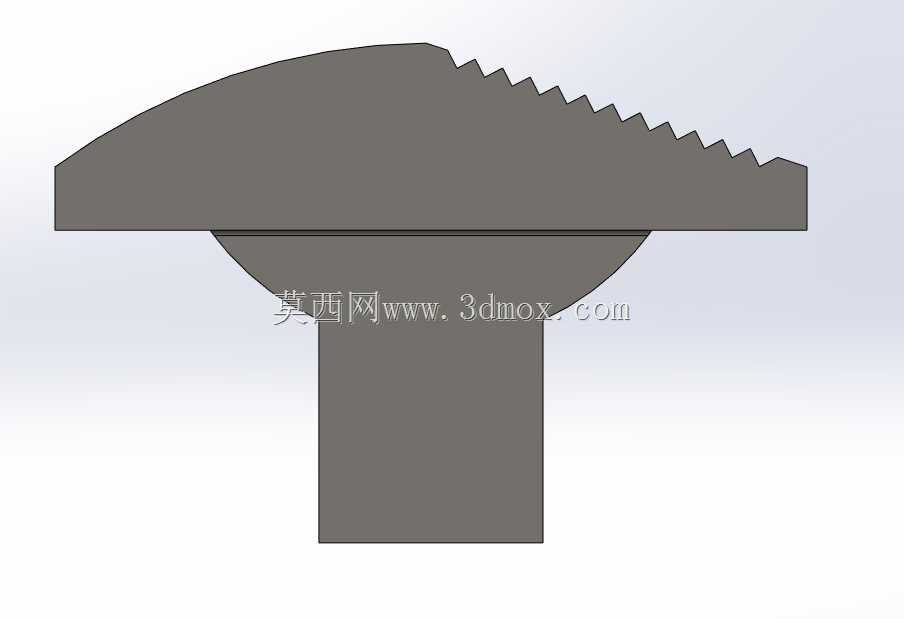

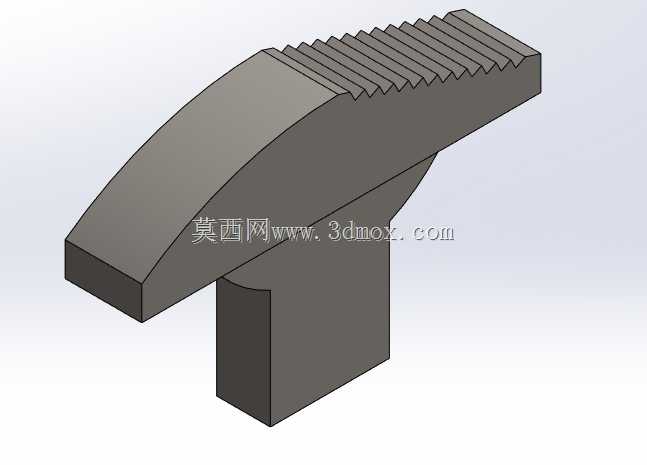

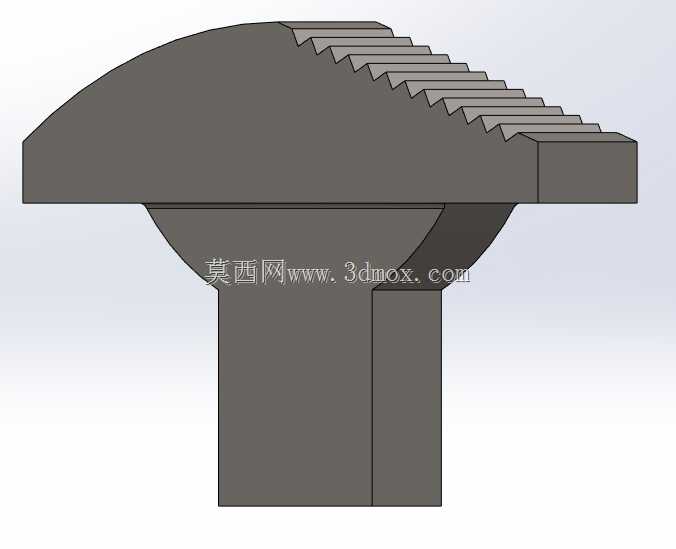

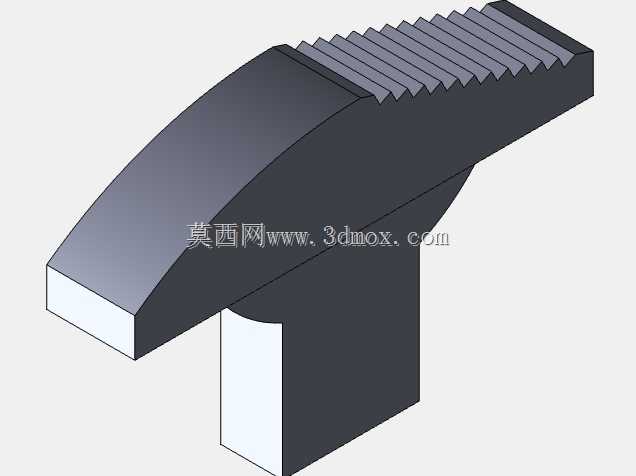

　　从实际功能特性来看，该零件承担着射击瞄准过程中的前端定位基准作用，顶部加工的锯齿状防滑纹理，是为了在强光环境下减少光线反射对瞄准视线的干扰，避免亮面金属反光造成的瞄准虚位，这一细节设计在户外强光使用场景下尤为重要，能有效提升快速瞄准的清晰度。零件主体采用T型截面的安装结构，下方的柱状凸起是与套筒准星安装槽配合的定位段，装配时可直接嵌入套筒顶部的对应安装位，通过过盈配合或者侧面顶丝完成固定，不需要额外设计复杂的连接结构，完全适配M1911-A1手枪套筒的原有安装边界，不需要对套筒进行二次加工即可完成替换安装。

　　在设计思路的把控上，建模过程优先保证安装配合面的尺寸精度，下方定位柱的截面尺寸、伸出高度均严格匹配图纸公差要求，避免出现装配过松导致准星晃动、或者过紧无法压入安装槽的问题。主体弧形过渡面完全贴合套筒顶部的曲面轮廓，装配后零件与套筒表面贴合紧密，不会出现突兀的凸起缝隙，既保证了外观的一致性，也能避免射击过程中缝隙残留火药残渣、灰尘造成的清洁困难。顶部锯齿的齿距、齿深均参照实枪参数设计，每一个齿的棱边都做了微小的倒角处理，避免尖锐棱边在使用过程中划伤衣物或者操作人员手部，同时也能减少长期使用后的棱边磨损，保证防滑防反光效果的持久性。

　　从外形尺寸与安装边界来看，零件整体长度、高度、宽度均严格控制在M1911-A1套筒的准星安装区域范围内，不会超出套筒两侧边缘，也不会遮挡照门的瞄准视线，装配后准星顶部的高度与原厂照门高度完全匹配，保证瞄准基线的原有高度不变，更换后不需要重新调整照门高度即可完成归零，大幅降低配件更换后的调校工作量。零件的材质适配范围较广，建模时预留了足够的结构强度余量，不管是采用钢材切削加工、还是金属粉末注射成型、或者是工程塑料注塑生产，该结构都能满足使用强度要求，射击过程中产生的后坐力不会造成准星变形、移位，长期使用后的磨损量也控制在合理范围内，能持续保持瞄准精度。

　　在实际应用场景中，该结构件除了用于真铁配件的生产验证外，也广泛应用在仿真玩具枪、影视道具枪、枪械教学模型的生产制作中，精准的尺寸可以保证不同生产场景下的装配通用性，不需要针对不同材质的生产工艺反复调整模型尺寸。建模过程中所有的圆角、倒角、拔模角度都做了工艺性优化，针对切削加工的场景，所有特征都采用可加工的结构设计，没有出现无法下刀的封闭死角；针对注塑成型的场景，定位柱部分设计了合理的拔模斜度，避免脱模时出现零件拉伤、变形的问题。

　　不同于市面上通用型准星配件的模糊化尺寸设计，该模型的每一个结构特征都有对应的图纸依据，准星顶部的瞄准参考线位置、弧形面的曲率半径、安装柱的中心定位尺寸都完全还原原厂设计，装配后与套筒的整体性更强，不会出现配件与枪身不协调的违和感。对于枪械结构设计从业者来说，该模型可以作为手枪瞄具结构设计的参考案例，理解经典枪械在零件设计上的工艺考量与功能取舍；对于配件生产厂商来说，该模型可以直接导入编程软件生成加工刀路，减少测绘建模的时间成本，缩短配件的生产开发周期；对于三维建模学习者来说，该模型涵盖了曲面贴合、锯齿阵列、装配公差匹配等多个实用建模技巧，可作为机械零件建模的练习案例，掌握工业级零件的建模精度把控方法。
