乐高GDS-968L型直角支撑结构件

　　日常做非标设备的小型支撑结构设计时，经常会遇到空间局促、需要兼顾轻量化与支撑强度的直角连接场景，这类L型支撑件的设计逻辑其实和这款乐高GDS-968零件的结构思路有不少共通之处。先从实际应用场景说起，这类直角支撑结构在小型自动化设备的走线架固定、轻型传感器安装支架、桌面级工装的边角加固场景里都有广泛使用，尤其是在安装空间受限，无法使用标准角码加螺栓的冗余连接方案时，一体成型的L型支撑件能大幅减少装配工序，降低连接点的松动风险。

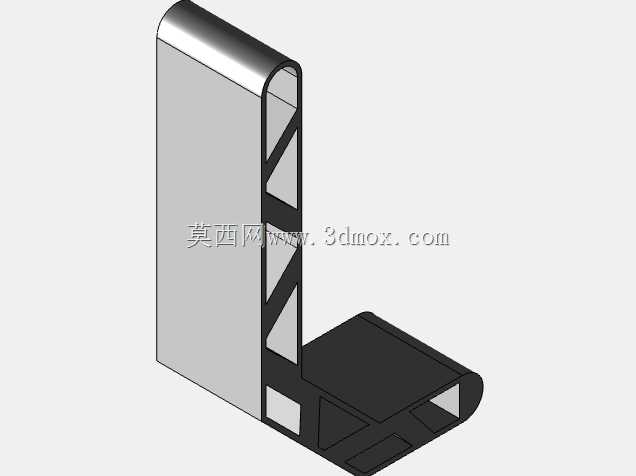

　　从功能特性来看，这款结构件采用一体弯折式的主体设计，竖直段与水平段呈90度直角衔接，外侧做了圆弧过渡处理，避免直角锐边在装配或者使用过程中造成磕碰损伤，同时圆弧过渡也能分散直角连接处的应力集中，提升整体的抗弯折能力。竖直段的内侧设计了多道三角形加强筋，沿竖直方向等距排布，三角形的稳定结构能在不增加整体壁厚的前提下，大幅提升竖直段的抗侧向载荷能力，避免竖直段在承受纵向压力时出现侧向形变；水平段的内侧同样设置了三角加强结构，同时在水平段的末端预留了方形的插接定位槽，能和配套的乐高零件实现快速卡接定位，不需要额外的紧固件就能完成初步固定，提升拼装效率。

　　设计思路上，这款零件没有采用实心结构来提升强度，而是通过薄壁加内部加强筋的组合方式，在保证结构强度满足使用要求的前提下，尽可能降低零件自身重量，同时减少生产过程中的材料消耗。竖直段的外表面做了平整处理，没有多余的凸起结构，方便在拼装时和其他平面零件实现紧密贴合，保证拼接后的整体平整度；水平段的底面同样为平整平面，放置时能和基础平面完全贴合，不会出现翘边、晃动的问题。零件的两个自由端都做了半圆弧收边处理，一方面是提升拼装时的操作手感，避免锐边划伤，另一方面也能在零件插接时起到导向作用，让零件能更顺畅地卡入对应安装位。

　　从安装边界的角度来看，这款零件的竖直段高度与水平段长度呈固定比例，在做拼装布局时可以直接按照标准乐高单位来计算安装空间，不需要额外预留调整余量；零件的壁厚保持均匀一致，在注塑生产过程中能避免出现缩痕、缺料等成型缺陷，同时均匀的壁厚也能保证零件在承受载荷时应力分布均匀，不会出现局部应力过大导致的断裂问题。内侧的加强筋高度没有超过零件的侧壁高度，不会影响零件和其他配件的贴合安装，加强筋的厚度也做了渐变处理，和侧壁衔接的位置做了圆角过渡，进一步降低应力集中的风险。

　　在实际的设备结构设计中，这种轻量化直角支撑的设计思路完全可以借鉴，比如做小型检测设备的内部支架时，不需要采用厚重的金属角码，用钣金折弯加内部焊接加强筋的方式，就能实现同等的支撑强度，同时还能降低设备整体重量。另外这种一体成型的结构不需要额外的焊接或者螺栓连接，装配后的整体一致性更好，不会出现连接点松动导致的精度偏移问题，对于需要频繁拆装的模块化设备来说，这种快插式的直角支撑结构能大幅提升设备的组装和维护效率。零件的插接槽尺寸和标准乐高单位完全匹配，在做原理样机验证的时候，可以直接用这类零件快速搭出支撑结构，验证安装空间和载荷能力，不需要提前开模制作定制零件，能大幅缩短样机的验证周期，降低前期研发成本。
