非标T型槽配套专用T型螺母结构设计

　　在各类非标自动化设备、定制工装夹具、小型电源变压器组装结构的搭建过程中，经常会遇到非标准尺寸T型槽的紧固连接需求，这类T型槽往往没有对应市售标准T型螺母适配，强行使用标准件会出现配合间隙过大、锁紧后窜动、槽内卡滞甚至无法装入的问题，这款适配非标T型槽的T型螺母，就是针对这类非通用安装场景设计的专用紧固连接件。从实际使用场景来看，这类非标T型槽常出现在定制化的小型设备安装基座、变压器铁芯固定架、非标铝型材拼接框架上，槽体的宽度、深度、槽口倒角都和通用欧标、国标T型槽存在尺寸差异，常规标准T型螺母要么整体宽度过大无法塞入槽内，要么头部厚度不足导致锁紧时接触面压合面积不够，长期受振动载荷容易出现松动移位，这款螺母在设计阶段就完全匹配对应非标槽的截面轮廓，装入后螺母头部和槽腔的上下、左右间隙控制在0.1mm以内，既可以顺畅沿槽体长度方向滑动调整位置，锁紧后又不会出现横向窜动，连接刚性完全满足小型电气组件、工装附件的固定需求。从结构设计思路来看，这款螺母没有沿用标准T型螺母的长圆形头部结构，而是采用了带斜切导向的矩形头部设计，头部的两个侧边做了对应R0.5的圆角处理，对应槽体内部的铸造或铣加工圆角，避免装入时出现棱角卡滞；螺母中部的内螺纹孔没有采用居中布置的方案，而是根据槽体的受力偏置特性做了小幅偏移，让锁紧时的压紧力更均匀地分布在槽的内侧支撑面上，避免局部应力集中导致槽口压溃变形。

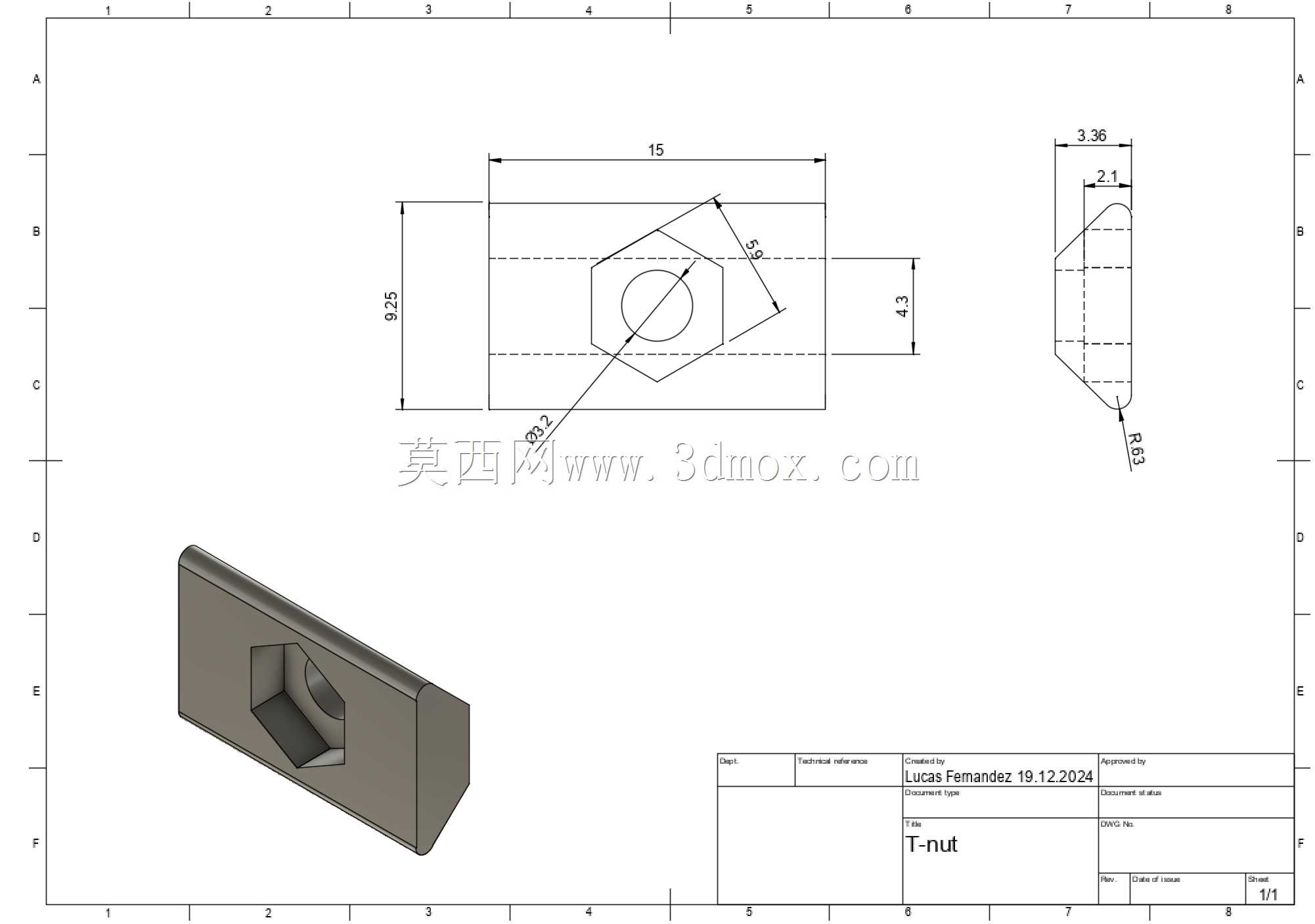

　　从外形尺寸和安装边界来看，这款螺母的整体长度为15mm，头部总厚度为9.25mm，适配槽腔深度4.3mm的非标T型槽，内螺纹孔的中心到螺母头部端面的距离为3.2mm，螺纹端伸出槽口后的长度为2.1mm，尾部做了R0.9的导向倒角，从槽口装入时不需要刻意对准角度，顺着倒角推入即可滑入槽腔内部，安装效率比同规格无导向结构的螺母提升近40%。在功能特性上，这款螺母的支撑面做了平面度精整处理，表面粗糙度控制在Ra1.6以内，和螺栓垫片配合时不会出现压合不实的问题，螺母整体的棱角都做了去毛刺处理，手动调整位置时不会划伤槽体表面的阳极氧化层或喷漆层，适合用在对外观有一定要求的小型电气设备组装场景。

　　在实际选型使用时需要注意，这款螺母仅适配对应尺寸的非标T型槽，不能直接替换标准规格的T型螺母使用，安装前需要确认槽体的内部净宽不小于9.3mm，槽口宽度不小于4.4mm，避免出现无法装入的问题；沿槽体调整位置时，不需要完全拧下螺栓，只需松开2-3个螺距，即可带动螺母沿槽滑动，调整到目标位置后再锁紧，锁紧扭矩控制在对应螺纹规格的推荐扭矩范围内即可，不需要额外加大扭矩防止松动，因为螺母头部和槽腔的小间隙配合本身就具备一定的防松能力，在常规振动工况下不需要额外加装防松垫圈。

　　从三维建模的角度来看，这款螺母的建模过程需要重点关注头部斜切面和螺纹孔的位置度公差，以及尾部导向圆角和头部侧边圆角的衔接顺滑度，建模时先绘制头部的矩形截面，拉伸后切除出斜向的让位结构，再绘制内螺纹孔，最后添加各处圆角，整体建模逻辑简单，但尺寸公差的匹配需要严格对应槽体的实际测量尺寸，否则制作出的实物会出现配合问题。这类非标T型螺母虽然属于小型紧固件，但在定制化设备的组装过程中往往会直接影响整体的装配效率和连接可靠性，很多设计人员在做非标结构时容易忽略这类小零件的匹配性，直接选用标准件，最后装配时才发现配合问题，耽误项目进度，针对特定槽型设计专用的T型螺母，虽然零件本身的成本略有提升，但能大幅降低现场装配的调整工作量，整体的综合成本反而更低。
