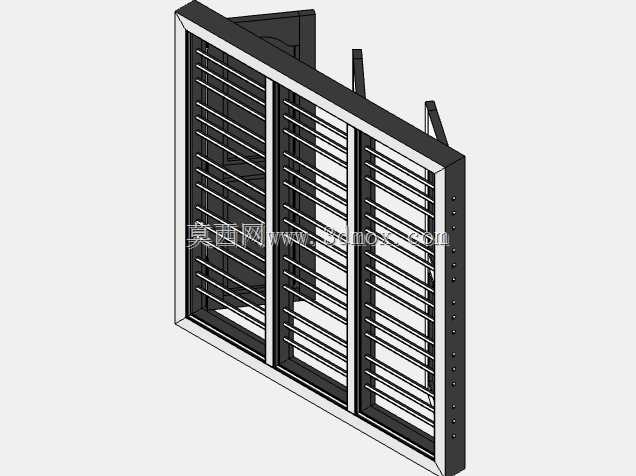

48x48规格组合式百叶通风窗结构设计

　　这款窗体结构在民用住宅、工业厂房、设备机房等场景都有广泛适配空间，日常使用中既可以满足通风换气的核心需求，也能通过百叶的倾斜角度设计阻挡室外雨水溅入、避免大体积杂物飘入室内，同时兼顾一定的防盗防护属性，相比普通平开窗、推拉窗，在需要长期保持通风、对窗体防护强度有要求的外立面安装场景中适配性更强。从结构设计逻辑来看，整体采用三扇并列的装配布局，外框采用一体化折弯的金属型材作为承载主体，框体侧边预留了规则排布的安装孔位，既可以通过螺栓实现窗体与建筑墙体、设备柜体的刚性连接，也能适配不同安装面的固定需求，孔位间距按照通用安装模数设置，现场施工时不需要额外二次打孔调整，能有效降低现场安装的作业量。每扇窗扇的百叶采用等间距排布设计，叶片的倾斜角度经过反复校核，既保证通风路径的顺畅，不会因为叶片角度过陡造成风阻过大影响通风效率，也能在常规降雨天气下，让顺着叶片滑落的雨水直接排到室外侧，不会顺着叶片间隙渗进室内。窗扇与外框之间采用嵌入式装配结构，侧边预留的装配间隙可以适配不同厚度的密封胶条安装，在需要更高密封等级的使用场景中，可以加装三元乙丙密封胶条，提升窗体的密闭隔音、防尘性能。

　　窗体顶部设置的两个突出安装支耳，是为了适配外开式安装场景的铰接需求，不需要额外焊接铰接支座，直接将支耳与墙体上的固定铰接座连接即可实现窗扇的向外翻转开启，方便后期对窗户外侧、百叶间隙进行清洁维护，也能在需要完全敞开通风的场景下将窗扇完全打开，获得更大的通风面积。从安装边界尺寸来看，整体窗体的外轮廓尺寸控制在48x48的通用安装模数范围内，适配市面上多数常规窗洞、设备通风口的预留尺寸，不需要对现有安装洞口进行大规模裁切改造，外框的型材厚度经过结构强度校核，在常规风压环境下不会出现框体变形、百叶松动的问题，即使安装在高层外立面、工业厂房侧墙等风压较大的位置，也能保持结构稳定性。

　　在细节设计上，每一片百叶的两端都采用嵌入式固定结构，与窗扇边框的连接位置没有突出的铆钉或者焊点，既保证了窗体外观的整洁度，也避免了连接位置长期暴露在室外环境中出现锈蚀松动的问题，百叶的边缘做了钝化卷边处理，安装和清洁过程中不会划伤作业人员。三扇窗扇采用独立装配的结构，单扇窗扇出现损坏时可以单独拆卸更换，不需要将整个窗体完全拆除，能有效降低后期的维护成本，相邻窗扇之间的中挺型材采用加强结构设计，避免大尺寸窗体在长期使用过程中出现中挺变形、窗扇卡滞的问题。

　　在实际选型应用中，这款窗体既可以作为建筑外立面的通风窗使用，也可以作为大型设备柜体、散热机房的通风防护窗使用，百叶间隙的尺寸经过优化，在保证通风量的同时，可以阻挡体型较大的飞虫、飘絮进入室内或者设备内部，减少后期清洁维护的频次。如果应用在对防虫有更高要求的场景，还可以在窗扇内侧加装纱网，纱网的安装位置预留了专用的压条槽，不需要额外打胶或者用螺丝固定，安装和更换纱网都十分便捷。整体结构没有复杂的异形零件，所有零部件都可以采用常规的钣金折弯、冲压工艺加工生产，加工难度低，适合批量标准化生产，零部件的通用化率较高，生产过程中不需要定制特殊的加工刀具或者模具，能有效控制生产制造成本。装配过程中不需要复杂的专用工装，按照装配顺序依次将外框、中挺、百叶、窗扇、支耳进行组装即可，整体装配公差控制在合理范围内，不会出现零件干涉、装配间隙不均匀的问题。
