腰椎康复活动辅助训练器械结构设计

　　在康复理疗设备的结构设计领域，针对腰椎活动度训练的辅具设计一直是细分方向里容易被忽略的板块，很多现有同类产品要么结构过于复杂导致制造成本高企，要么功能单一无法匹配腰椎从后到前的完整松动轨迹，这款腰椎活动工具的结构设计，正是瞄准了这一实际临床与居家康复的使用缺口展开。从实际应用场景来看，这类辅具既可以在社区康复中心、理疗门店由康复师操作使用，辅助完成腰椎松动术的手法替代，也可以适配居家康复场景，供有腰椎活动度受限问题的人群在规范指导下自行完成训练，不需要额外搭配复杂的固定机架，整体结构的一体化程度较高，不需要复杂的现场组装流程。

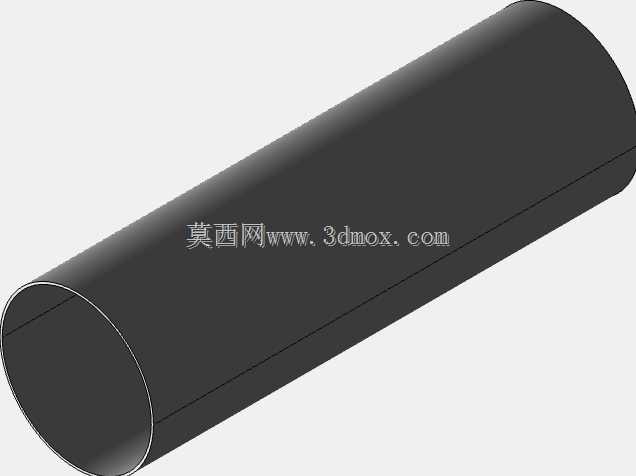

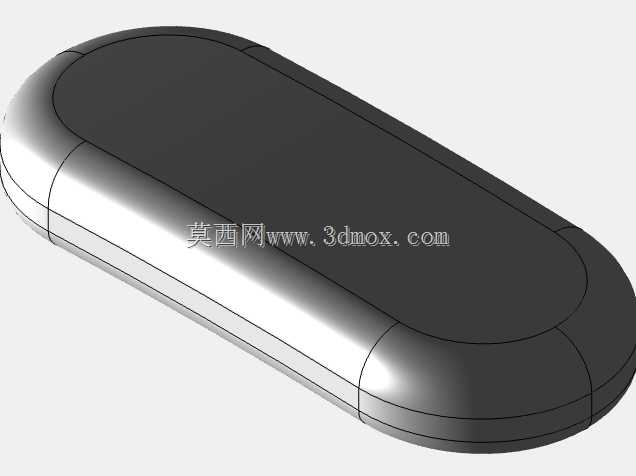

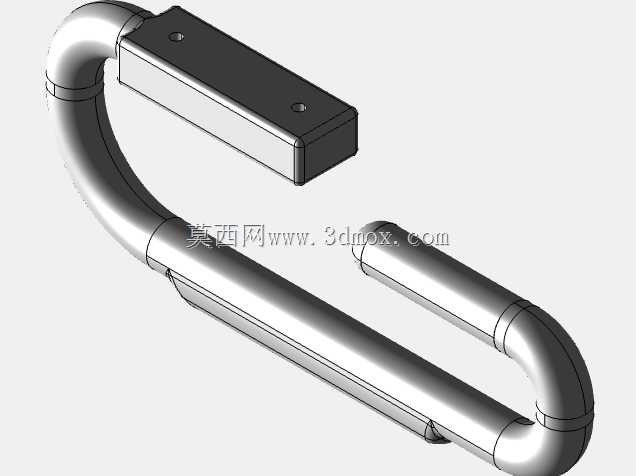

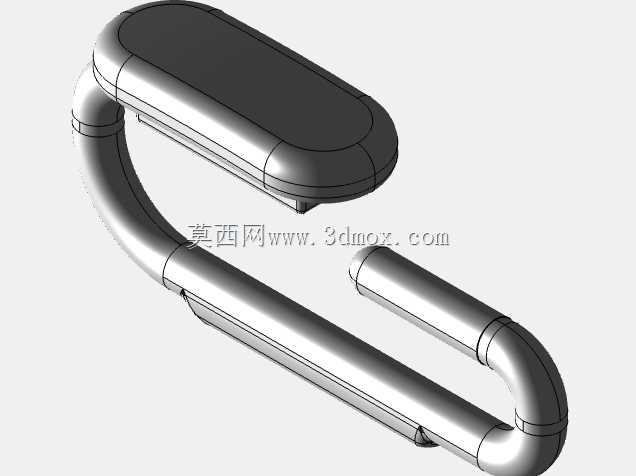

　　从功能特性层面拆解，这款工具的核心功能是模拟康复师实施腰椎从后向前松动技术的施力轨迹，主体的弧形弯折结构完全贴合腰椎生理曲度的活动路径，施力端的椭圆型接触块做了大圆角过渡处理，接触表面做了平面加宽设计，在实际接触人体腰背部时可以分散局部压强，避免单点施力过大造成的软组织压痛，同时接触块与弧形支撑臂之间做了小角度的转动副预留，在施力过程中可以随着腰椎的活动角度自适应调整接触角度，始终保持接触面与腰背部皮肤的贴合状态，不会因为角度变化出现硌压或者滑脱的问题。设计思路上，整个结构没有采用多余的拼接零件，主体支撑臂采用一体化弯管构型，在保证结构强度的前提下尽可能减少了零件数量，降低后续量产的装配成本，弯管的曲率半径经过反复校核，既匹配普通人腰椎段的活动弧度，也避免曲率过小导致施力行程不足，或是曲率过大造成施力角度偏离腰椎松动的正确施力方向；接触块的厚度做了针对性控制，既保证接触位置有足够的支撑强度不会在施力时发生形变，也不会因为厚度过大导致整体重心偏移，在使用过程中出现晃动。

　　从外形尺寸与安装边界来看，整个工具的整体轮廓长度控制在普通成年人坐姿状态下腰背部到大腿中段的适配范围内，不需要额外占用过大的使用空间，不管是放置在理疗床还是普通硬质座椅上都可以直接使用，没有额外的安装固定要求，底部的支撑臂末端做了圆弧收边处理，放置在平面上时可以依靠自身结构形成稳定的支撑三角，不会在施力过程中发生侧翻或者位移；支撑臂的管径选择经过承重校核，可以承受常规康复施力范围内的垂直载荷，不会出现弯折变形的问题，管壁的过渡位置全部做了圆角钝化处理，没有尖锐棱角，避免使用过程中剐蹭皮肤或者衣物。

　　在结构细节的处理上，整个工具的外露面没有突兀的凸起或者拼接缝隙，弧形臂的弯折位置做了等曲率过渡，不会出现应力集中的薄弱点，长期反复使用也不会出现金属疲劳断裂的问题；接触块的边缘做了一圈下沉式的圆角过渡，和支撑臂的衔接位置没有突兀的台阶，触感顺滑，日常清洁也可以直接擦拭，没有藏污纳垢的缝隙。不同于市面上很多结构复杂的腰椎训练设备，这款工具的结构逻辑非常直接，完全围绕腰椎后前向松动的实际动作需求设计，没有附加多余的冗余功能，不管是康复师操作还是使用者自行使用，都可以快速掌握使用方式，不需要复杂的参数调节，适配不同体型人群的使用需求时，只需要调整接触块在腰背部的初始放置位置即可，不需要额外调整结构尺寸，使用门槛较低。在建模过程中，整个结构的曲面过渡全部做了连续性处理，弧形臂的弯管曲面和接触块的椭球面衔接自然，没有出现曲面褶皱或者断差，后续不管是做手板验证还是开模量产，都可以直接提取模型曲面进行加工，不需要额外做大量的曲面修复工作；所有的壁厚参数都做了均匀化处理，不会出现局部壁厚过厚导致的注塑缩痕，或是壁厚过薄导致的强度不足问题，结构的工艺适配性较强，不管是采用金属弯管焊接拼接还是工程塑料一体注塑，都可以顺利实现量产加工。
