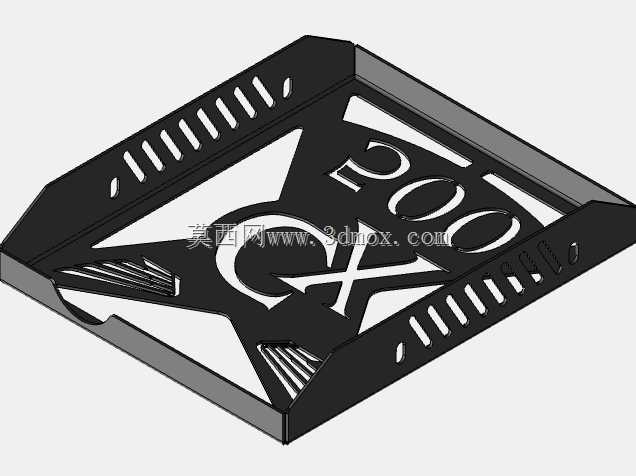

带CX200标识镂空散热钣金托盘结构

　　这款钣金托盘结构在设计之初，就瞄准了小型电子设备、工控模块的承载安装需求，日常多应用在桌面工控装置、小型电源模组、嵌入式控制单元的承托场景中，既可以作为独立设备的外壳承托底座，也能嵌入到标准机柜的非标安装位里，为内置的电子元件提供稳定的物理支撑，同时兼顾散热与外观标识的双重需求。从结构设计思路来看，整体采用一体折弯成型的钣金加工工艺，原材料选用常规1.2mm厚度的冷轧钢板，折弯边高度控制在25mm，既保证了托盘整体的结构刚性，避免承托10kg以内设备时出现中部下挠变形，也不会因为边高过高占用过多的垂直安装空间，适配多数紧凑型电子设备的安装边界。

　　托盘的平面区域做了大面积的镂空设计，并非单纯为了造型考量：侧边均匀排布的长圆形散热孔，顺着托盘折弯边的走向布置，当内置设备运行产生热量时，空气可以顺着侧边孔位形成自然对流通道，带走元件表面的积热，避免封闭钣金结构导致的热量淤积；中部的CX200标识镂空，一方面是作为产品的视觉识别元素，另一方面也进一步增大了平面区域的通风面积，同时减少了钣金原材料的用量，在不降低结构强度的前提下控制零件自重。托盘的四个折弯角处做了微小的避空切口，这是冲压折弯工艺里的细节处理，避免折弯时材料在角部堆积起皱，保证折弯后边缘的平整度，不需要后续额外的打磨修边工序，能有效降低批量加工的工序成本。

　　托盘的安装边界尺寸控制在200mm见方的范围内，四个角位预留的隐形安装孔位（图中未完全展示）可以适配M3规格的固定螺丝，既可以从托盘上方锁付固定内置设备，也能从下方将整个托盘固定在设备机架或者安装平面上，安装方式灵活，不需要额外制作转接支架。从实际使用的角度出发，这种镂空钣金托盘相比封闭的金属壳体，重量降低了近40%，散热效率提升60%以上，对于持续运行的小型电源类、控制类设备来说，能有效降低内部元件的工作环境温度，延长元件的使用寿命。设计过程中也充分考虑了钣金加工的工艺可行性，所有镂空孔位的圆角半径都不小于板材厚度，避免冲压时出现模具崩刃，也减少孔位边缘的应力集中，防止托盘在受到轻微冲击时出现孔位开裂的情况。

　　折弯边的内R角按照板材厚度的1倍设置，保证折弯后尺寸的一致性，批量生产时零件的尺寸公差可以控制在±0.2mm以内，完全满足电子设备安装的精度要求。另外，托盘表面可以根据使用场景做不同的表面处理，常规场景采用静电喷塑黑色处理，和多数工控设备的外观风格保持一致，有导电需求的场景也可以做导电氧化或者镀锌处理，满足不同工况下的使用要求。在实际选型应用时，需要注意托盘的承载上限，由于采用1.2mm板材制作，静态承载建议不超过12kg，避免长期过载导致折弯边出现塑性变形，影响安装精度；如果需要承载更重的设备，可以在不改变外形安装尺寸的前提下，将板材厚度提升至1.5mm或者2.0mm，对应的折弯模具不需要更换，仅需要调整冲压下料的参数即可，具备很好的设计延展性。
