带防滑螺纹结构的便携饮用水瓶结构设计

　　日常接触的瓶装饮用水容器，看似结构简单，实则每一处曲面、每一道加强筋都经过多轮场景验证与结构迭代，绝非简单的回转体拉伸就能满足量产与使用需求。从结构设计的角度拆解这款水瓶，首先要考虑的是全生命周期的受力场景：从注塑吹塑成型后的脱模工序，到灌装线的高速输送、堆码仓储的纵向承压，再到终端用户手持时的防滑需求、拧盖时的瓶口扭矩匹配，甚至跌落时的应力分散路径，都要在三维建模阶段逐一验证。

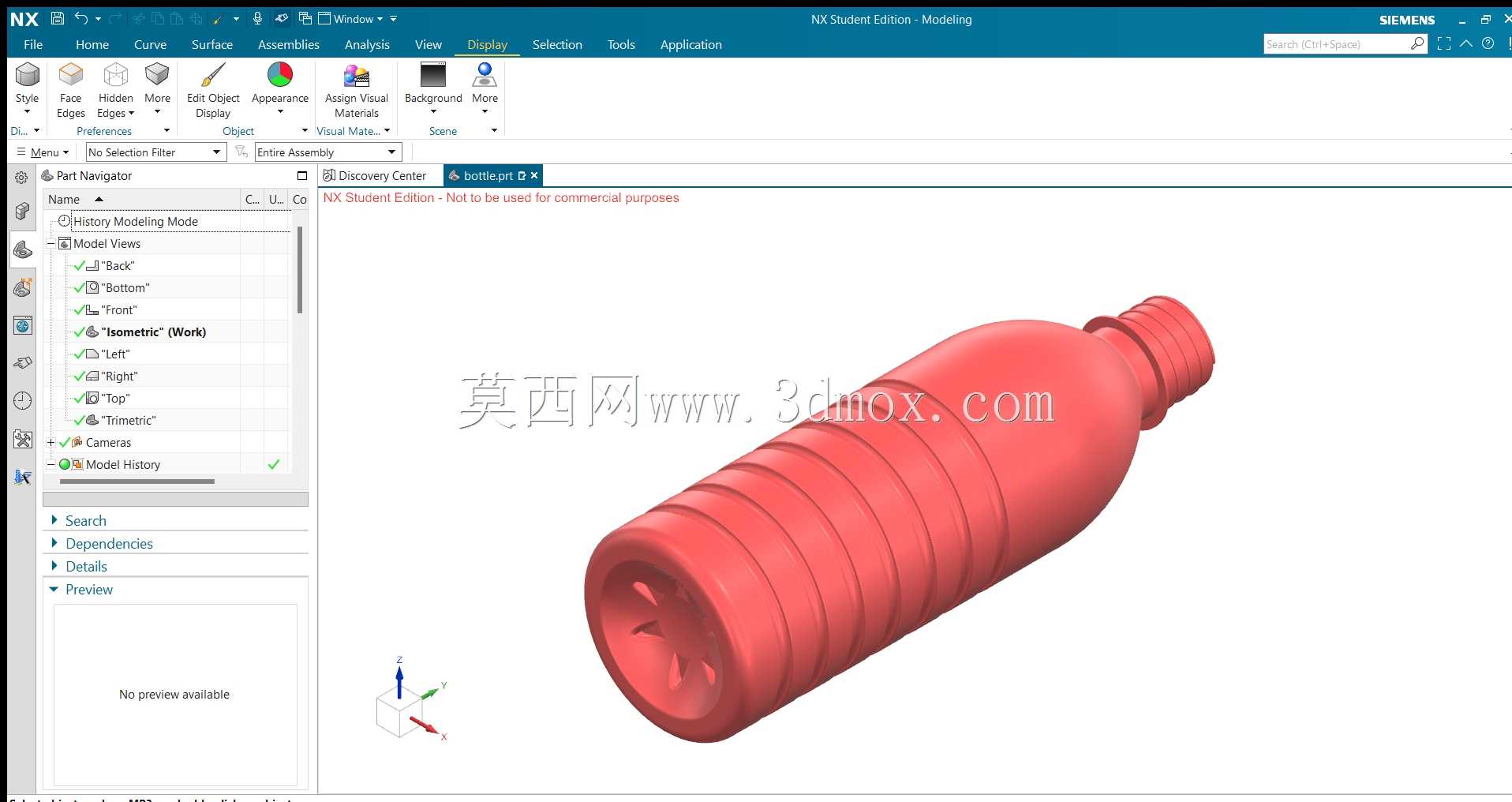

　　瓶身的环形螺纹状防滑结构，并非单纯为了视觉美观，每一道凹槽的深度、凸起的圆弧半径都经过反复测算：凹槽深度控制在1.2mm时，既能保证手持时的静摩擦力足够，即便手心出汗也不会打滑，又不会因为凹槽过深导致吹塑成型时壁厚不均，出现局部透光率过高、结构强度不足的问题。凸起部分全部采用R0.8mm的圆角过渡，避免应力集中，在1.2米高度自由跌落至水泥地面时，应力会顺着圆弧面均匀分散，不会出现直角结构常见的开裂问题。

　　瓶口部分采用标准的PCO1881螺纹接口，这是瓶装水行业通用的接口标准，建模时严格匹配通用瓶盖的螺纹导程、牙型角与密封面尺寸，保证与市面主流瓶盖的互换性，不需要单独开模定制瓶盖，大幅降低量产的配套成本。瓶口下方的防盗环连接位做了0.3mm的弱化槽设计，拧盖时防盗环能顺利断开，同时不会出现运输过程中防盗环意外断裂的情况。瓶底部分采用内凹的花瓣式结构，五个支撑凸点均匀分布，既保证了瓶子放置在平面上的稳定性，不会因为底面轻微变形就出现晃动，又能在灌装时承受内部液体的压力，避免瓶底鼓胀导致无法直立。

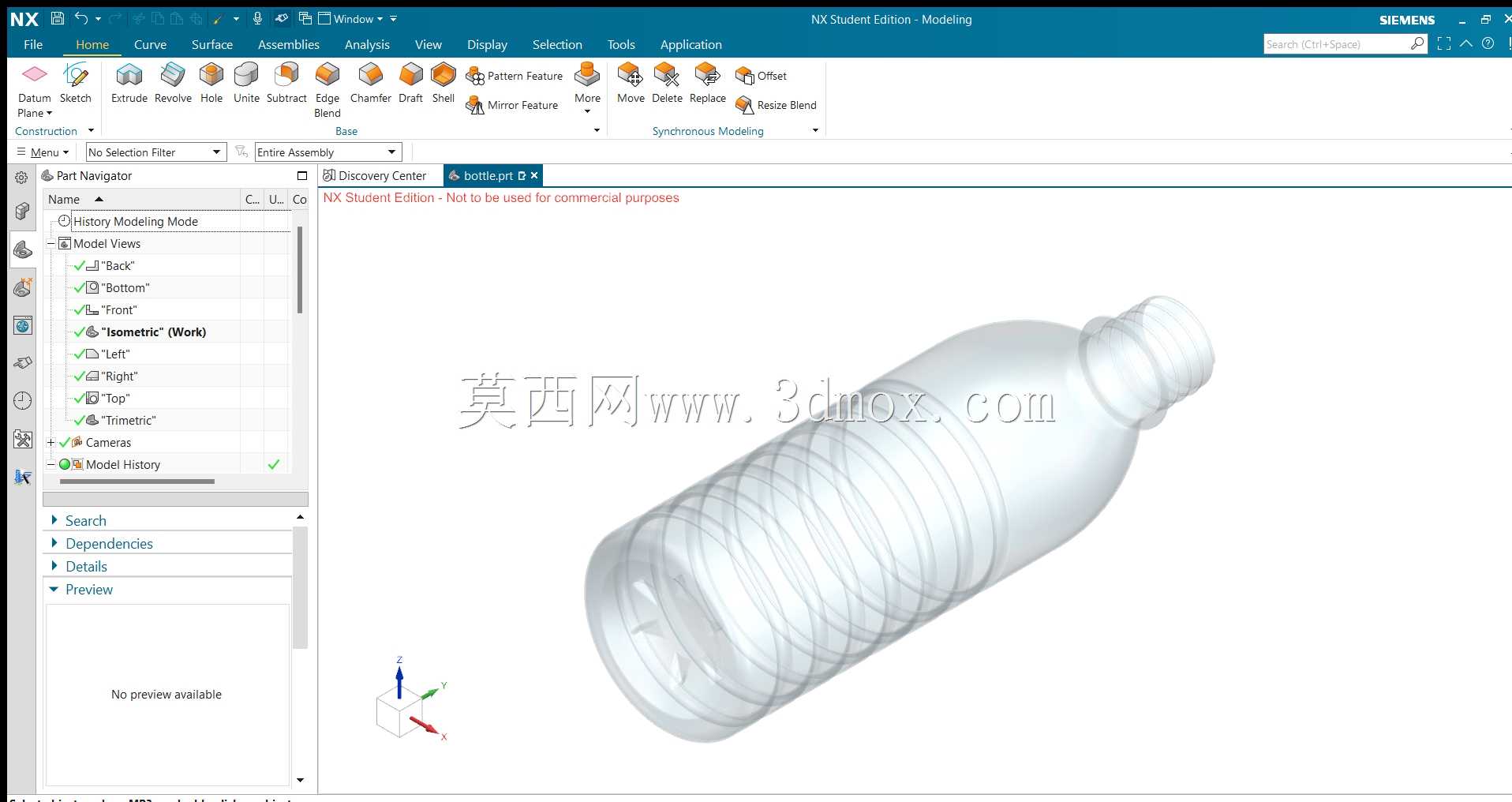

　　建模过程中，瓶身的壁厚控制是核心难点，整体采用渐变壁厚设计：瓶口部分因为要承受拧盖的扭矩，壁厚设置为1.8mm，保证足够的结构强度；瓶身主体部分壁厚控制在0.3mm，在满足结构强度的前提下尽可能减少原材料用量，降低单瓶重量与生产成本；瓶底部分因为要承受堆码压力与跌落冲击，壁厚回升至1.5mm，同时在支撑凸点位置做局部加厚处理，避免长期放置出现底穿问题。整个瓶身的曲面全部采用G2连续过渡，没有尖锐的棱角，一方面是吹塑成型时塑料熔体流动更顺畅，不会出现局部缺料的问题，另一方面用户手持时的触感更舒适，不会有硌手的感觉。

　　从应用场景来看，这款水瓶的结构设计适配常规的550ml容量规格，既可以用于常温饮用水的包装，也能适配60摄氏度以下的热灌装需求，瓶身的防滑结构在冷藏环境下瓶身结露时，依然能提供足够的摩擦力，不会出现手滑掉落的情况。在灌装生产线的适配性上，瓶身的最大直径控制在66mm，能适配常规的灌装线卡瓶位、贴标机工位尺寸，不需要对现有生产线进行改造就能直接投产。堆码测试时，单瓶能承受上方12瓶同规格满水瓶的纵向压力，仓储运输过程中不会出现瓶身变形、压裂的问题。

　　很多初入行的结构设计师做容器类模型时，往往只关注外观造型，忽略了生产端与使用端的实际需求，比如螺纹尺寸不匹配通用瓶盖导致配套成本飙升，防滑槽过深导致成型不良，壁厚不均导致运输过程中破损率过高。这款水瓶的建模过程，每一个尺寸参数都对应着实际生产与使用中的具体需求，没有多余的装饰结构，每一处曲面、每一道加强筋都有其存在的工程意义，是典型的面向制造与装配的结构设计案例，对于刚接触包装容器结构设计的工程师来说，能通过这个模型理解“结构服务于功能”的核心设计逻辑，而不是单纯追求外观的新奇。
