电源变压器用连锁支撑固定结构件

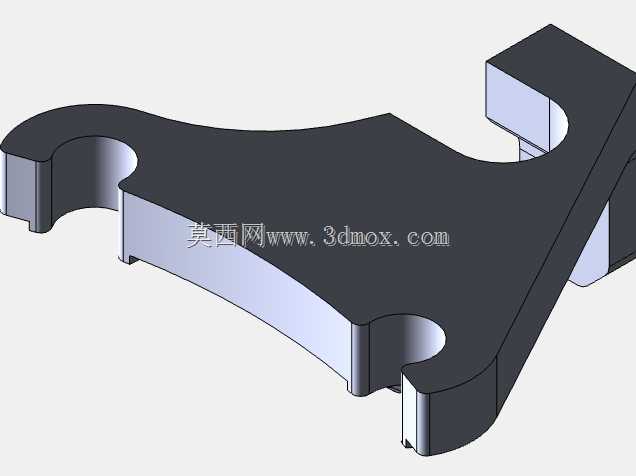

　　在中小功率电源变压器的装配体系里，这类连锁支撑件是绕组与安装基座之间的核心衔接部件，日常多应用于工业控制电源、小型配电模块、嵌入式供电单元的内部装配场景，承担着绕组定位、绝缘隔离、受力传导的多重作用，很多设计人员在做变压器结构排布时，往往容易忽略这类支撑件的细节设计，最后导致成品装配后出现绕组偏移、运行异响、抗振性能不足的问题。从实际使用场景来看，这类支撑件需要卡在变压器铁芯的叠片端面与底部安装支架之间，两侧的弧形卡槽是专门对应铁芯柱的圆弧轮廓设计的，装配时不需要额外打胶或者焊接，依靠卡槽与铁芯柱的过盈配合就能实现初步定位，连锁的搭接结构可以让相邻两个支撑件在安装时互相卡合，形成一个完整的支撑环面，避免单个支撑件在长期受振后出现移位脱落的情况。做这个零件的结构设计时，首先要考虑的是安装边界的适配性，支撑件的整体厚度需要匹配铁芯叠厚的公差范围，两侧卡槽的圆弧半径要比铁芯柱的实际半径小0.1到0.15毫米，保证装配后有足够的抱紧力，同时卡槽的开口深度不能超过支撑件总高度的三分之二，避免零件在抱紧铁芯时出现应力集中导致的开裂。零件上凸起的定位块是对应安装基座上的定位槽设计的，凸起的高度要控制在2毫米左右，既能够保证安装时的定位精度，又不会因为凸起过高导致支撑件与基座之间出现间隙，影响整体的安装平整度。

　　从受力角度分析，变压器在运行过程中会产生工频振动，支撑件需要长期承受绕组的重力以及振动带来的交变载荷，所以零件的壁厚设计做了差异化处理，卡槽位置的壁厚比主体平面位置厚0.8毫米，用来抵消卡槽位置的应力集中，零件边缘做了R0.5的圆角过渡，避免装配时划伤绕组的绝缘层，同时也能减少零件冲压或者注塑成型时的飞边问题。很多新手设计这类支撑件时，容易把支撑面做成完全平整的结构，实际上这个零件的支撑面做了微小的倾斜角度，装配后可以给绕组提供一个向内的预紧力，避免变压器在运输或者使用过程中绕组出现轴向窜动。

　　连锁搭接的结构是这个零件的设计核心，相邻支撑件的搭接边做了凹凸配合的止口，搭接后两个零件的配合面没有明显缝隙，能够让整个支撑环的受力均匀分布，不会出现单个支撑件受力过大的情况。在尺寸链校核的时候，需要重点关注几个关键尺寸：卡槽中心距要和铁芯柱的中心距保持一致，公差控制在±0.05毫米以内，支撑件的总高度要匹配绕组下端面到安装基座的距离，预留0.2毫米的压缩量，保证装配后绕组能够被稳稳托住，不会出现悬空的情况。零件的材质一般选用阻燃增强尼龙或者镀锌冷轧钢板，选用尼龙材质时要考虑材料的吸水膨胀率，避免长期使用后因为尺寸膨胀导致卡槽抱紧力过大挤伤铁芯，选用金属材质时要在支撑面与绕组接触的位置预留绝缘衬垫的安装空间，避免出现绕组短路的风险。

　　在实际装配流程里，这类支撑件不需要专用工具，操作人员只需要将卡槽对准铁芯柱按压到位，再将相邻支撑件的连锁止口卡合，最后将整体放到安装基座上对准定位槽即可，能够大幅提升变压器的装配效率，减少传统螺丝固定带来的工时浪费。同时这种连锁式的支撑结构，在后期变压器维护拆解时也更加方便，不需要拆除全部固定件就能单独更换损坏的支撑部件，降低维护成本。从结构优化的角度来看，这个零件的减重槽设计在非受力的主体平面位置，既能够减少材料用量降低成本，又不会影响零件的整体结构强度，减重槽的深度控制在壁厚的三分之一，避免开槽位置出现强度不足的问题。很多现场应用反馈显示，采用这种连锁支撑结构的电源变压器，在10到2000赫兹的振动测试中，绕组的位移量比采用传统单个支撑块的结构小60%以上，长期运行后的绝缘破损率也有明显下降，尤其适合应用在有振动要求的工业设备供电场景里，比如机床控制变压器、新能源设备的辅助电源变压器等场景。
