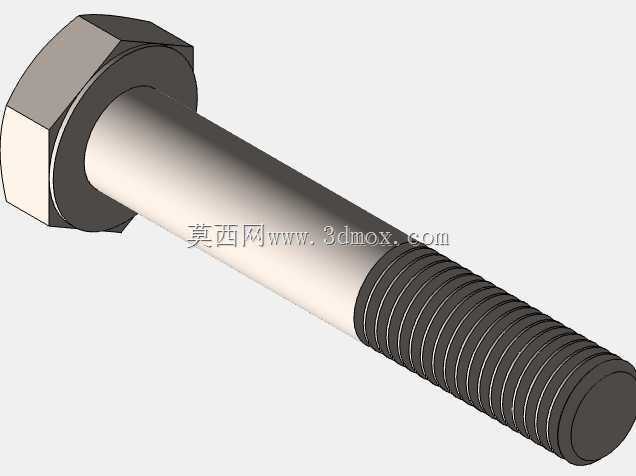

外六角半牙螺栓紧固件三维结构设计

　　在各类机械装配、钢结构搭建、机电设备组装场景中，外六角半牙螺栓是应用频次极高的可拆卸紧固连接件，其结构设计直接决定连接副的预紧力保持能力、抗剪切性能与装拆便捷性。这款半牙螺栓的头部采用标准外六角构型，六角对边尺寸、头部厚度均匹配常规手动扳手、套筒工具的作业空间，装拆时扳手与头部侧面的接触面积充足，可有效降低拧动过程中打滑、棱角崩损的概率，适合在设备运维、产线装配等需要频繁拆装的工况下使用。

　　杆部采用半牙设计，靠近头部的光杆段直径与螺纹大径保持合理公差配合，当被连接件通孔与光杆段适配时，光杆部分可承担主要的横向剪切载荷，避免螺纹牙型直接受剪引发的牙型变形、连接失效问题，这一设计在承受交变横向载荷的机架连接、传动部件固定场景中优势明显，相比全牙螺栓能大幅提升连接副的抗疲劳寿命。螺纹段采用标准公制三角螺纹构型，牙型角、螺距、牙底圆弧均符合通用紧固件的公差要求，螺纹收尾处设置合理的退刀结构，避免螺纹末端应力集中引发的杆部断裂，同时螺纹段长度可覆盖常规多层被连接件的总厚度，保证螺母拧入后能获得足够的啮合牙数，确保预紧力均匀传递。

　　从安装边界来看，螺栓头部的六角外接圆直径决定了装配时所需的扳手回转空间，在进行紧凑结构设计时，需要预留足够的操作空间避免扳手与周边零部件干涉；光杆段的长度需匹配被连接件的总夹紧厚度，保证夹紧后螺纹段伸出螺母2-3个牙距，既避免螺纹啮合长度不足导致滑牙，也不会因伸出过长造成材料浪费与空间占用。建模过程中，螺纹部分采用精确的螺旋扫描特征生成，还原真实牙型的轮廓细节，而非简化的贴图示意，可直接用于虚拟装配中的干涉检查、连接强度仿真分析，帮助结构设计师在方案阶段验证螺栓规格选型是否合理，提前排查装配空间不足、螺纹啮合长度不够等问题。

　　在实际工程应用中，这类半牙外六角螺栓常搭配平垫圈、弹簧垫圈使用，平垫圈可分散螺栓头部对被连接件表面的压应力，避免软质被连接件表面被压溃，弹簧垫圈则可在振动工况下提供持续的张紧力，降低螺纹副松脱的风险。设计时还需考虑不同工况下的表面处理需求，比如户外使用的场景需要做镀锌钝化处理提升防锈能力，高强度受力场景则需要选用调质处理的合金钢材质，保证螺栓的抗拉强度、屈服强度满足载荷要求。从建模细节来看，螺栓头部与杆部的过渡位置设置了合理的圆角，避免直角过渡造成的应力集中，这一细节在承受冲击载荷的连接场景中尤为重要，可有效降低头部断裂的风险；杆部末端设置倒角结构，方便装配时快速对准被连接件通孔与螺母，提升装配效率，尤其是在自动化装配产线中，末端倒角可大幅降低自动送料、自动拧入过程中的卡滞概率。
