折角式电源变压器安装固定支架结构

　　在低压配电、小型工控设备的电源模块布局里，这类折角结构的安装支座是电源变压器装配环节里很容易被忽略但直接影响整机可靠性的小构件。日常做设备结构排布时，很多新手会把变压器直接固定在机箱底板上，忽略了变压器工作时的微幅振动、绕组散热间隙以及接线端的操作空间，最后要么出现运行时的共振异响，要么接线端被周边线缆挤压磨损，甚至因为散热间隙不足导致绕组长期高温加速绝缘老化。这个支座的设计刚好针对性解决了这类场景的痛点，采用一体弯折的成型结构，没有额外的拼接焊缝或者紧固件连接位，从根源上避免了拼接结构带来的装配公差累积，也减少了长期振动下连接位松动的风险。

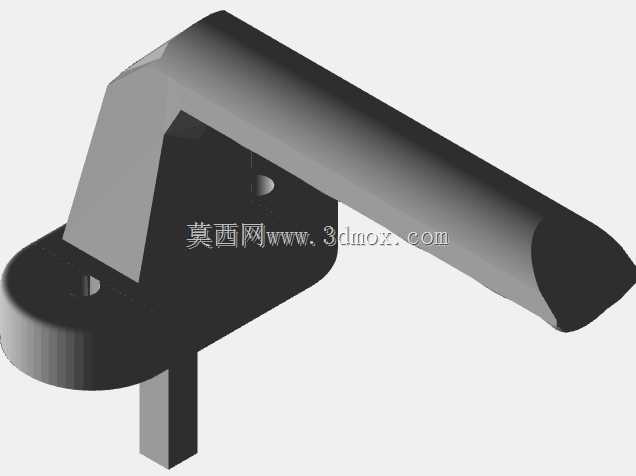

　　从结构细节来看，支座的垂直安装面预留了两个沉头安装孔，孔位的沉头深度刚好匹配常用的十字盘头螺丝规格，安装后螺丝头不会突出安装面，避免了突出的螺丝头刮伤变压器绕组的绝缘层，也不会占用变压器底部的贴合空间。水平延伸的承托臂做了斜角过渡处理，不是直角弯折的生硬结构，这个过渡区的圆弧半径经过测算，刚好抵消钣金弯折时的应力集中问题，就算承托臂长期承受变压器的静态重量，也不会在弯折处出现金属疲劳开裂的情况。承托臂的末端做了圆弧收边，没有尖锐的毛刺棱角，装配作业时不会划伤操作人员的手套或者手部，也不会刮破周边的线缆绝缘层。

　　实际安装边界上，这个支座的垂直安装面宽度适配市面上常见的10W到30W容量的小型电源变压器的安装孔距，不需要额外在变压器外壳上打孔改造，直接利用变压器自带的安装孔位就能完成固定。承托臂的伸出长度刚好让变压器本体和机箱安装面之间留出15mm左右的间隙，这个间隙一方面可以让空气在变压器底部形成流通通道，带走绕组工作时产生的热量，另一方面也给变压器底部的接线端子留出了足够的接线操作空间，不用把整个变压器拆下来就能完成接线或者检修作业。支座底部的定位凸台可以卡在机箱底板的预留定位槽里，装配时不需要额外扶着对位，拧螺丝的时候支座不会移位，能有效提升产线的装配效率。

　　做这类小构件的三维建模时，最容易出问题的是弯折处的展开尺寸计算，很多人会直接按直角尺寸计算展开料长，忽略钣金弯折时的材料延展率，最后做出来的实物要么孔位对不上，要么承托臂的水平度不够，变压器装上去之后是倾斜的。这个模型里的弯折补偿量是按常用的1.5mm厚冷轧钢板的弯折系数设置的，实际生产时直接导出展开图就能用于激光下料，不需要再反复调整补偿参数。另外安装孔的位置公差也按机械装配的IT12级精度设置，就算钣金加工时有轻微的孔位偏差，也能顺利完成装配，不会出现孔位错位拧不上螺丝的情况。

　　在不同的应用场景里，这个支座还能做小幅的适配调整，比如在空间更紧凑的便携设备里，可以把承托臂的长度适当缩短，只要保证留出不小于8mm的散热间隙就能满足使用要求；如果是在振动幅度更大的车载设备里，可以在垂直安装面和变压器之间加一层1mm厚的橡胶减震垫，安装孔的余量也足够容纳减震垫的厚度，不需要重新打孔。很多人觉得这类小支架没有什么技术含量，实际上在批量生产的设备里，这类小构件的设计合理性直接影响整机的装配效率、后期维护成本以及长期运行的可靠性，一个细节没考虑到，就可能导致批量生产时出现装配困难，或者售后环节出现大量的松动、异响故障。
