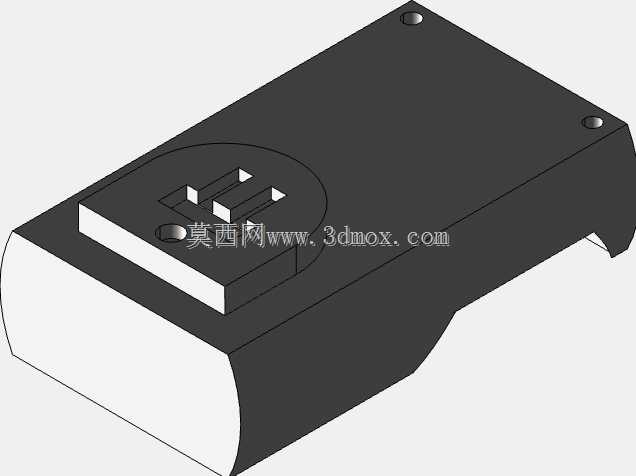

索尼双AA电池充电器结构设计

　　日常消费类电子配件的结构设计中，小型桌面充电设备的细节考量往往直接决定用户的实际使用体验，这款针对索尼双AA规格电池设计的充电器，在结构布局上首先兼顾了桌面放置的稳定性与插装操作的便捷性。从整体外形来看，壳体采用带圆角的长方体基础形态，底部做了微弧收边处理，既能够避免尖锐棱边在日常拿取时造成磕碰，也能在放置于光滑桌面时减少边缘刮擦台面的概率，壳体上盖与下盖的拼接缝设置在侧面偏下位置，装配时通过壳体四角的内嵌螺丝柱完成紧固，螺丝孔位做了沉台设计，后续可通过橡胶塞封堵，既保证外观的整体性，也能避免日常使用中灰尘、溅洒的液体从拼接缝隙渗入内部电路区域。

　　在核心功能区域的布局上，电池插装槽设置在壳体上表面的圆形凹陷区域内，两个AA电池的接触弹片位置严格对应电池正负极的标准间距，槽位周边做了1.2mm的凸起挡边，用户插装电池时可以通过挡边快速定位，不需要反复对准触点位置，即使在光线较差的环境下也能凭借触感完成电池装取。插装槽旁预留了小型状态指示灯的安装位，指示灯导光柱采用半透明PC材质内嵌设计，光线散射均匀不会产生刺眼的直射光，用户在桌面旁使用时可以快速判断充电状态，不会因为灯光过亮影响夜间桌面环境。

　　从内部空间规划来看，壳体内部预留了电源转换电路板的安装卡槽，电路板与壳体内壁之间预留了2mm的安全间隙，既可以避免电路板元器件与壳体硬接触造成的元件损伤，也能形成自然的空气对流通道，充电过程中电路元件产生的热量可以通过间隙内的空气流动缓慢散出，不需要额外增设散热孔，进一步提升壳体的防尘防溅能力。电源输入接口设置在壳体侧端的内凹位置，接口周边做了加厚的加强筋结构，日常插拔电源线时不会因为外力作用造成接口周边壳体开裂，接口的安装高度与壳体底部保持3mm的距离，放置在桌面时电源线弯折角度不会超过线缆的最小弯曲半径，延长电源线的使用寿命。

　　考虑到这类小型充电器经常会被用户放在包内携带外出，壳体的壁厚设计采用1.8mm的均匀壁厚，拐角位置做了R2的圆角过渡，避免应力集中造成的壳体碎裂，上盖与下盖的装配除了螺丝紧固之外，还在拼接位置设置了一圈均匀分布的卡扣，螺丝与卡扣配合的固定方式，既可以保证壳体装配的紧密性，在意外从桌面跌落时也不会因为单次冲击造成壳体脱开。内部电池触点的弹片采用0.3mm厚的铍铜材质，经过热处理后具备足够的弹性，电池反复插拔上千次后依然能保持足够的接触压力，不会出现接触不良导致的充电中断问题，弹片的固定脚直接穿过电路板预留的焊盘孔，焊接后既完成电气连接也实现弹片的机械固定，不需要额外增设固定结构，减少内部零件数量。

　　在安装边界的考量上，这款充电器的整体外形尺寸控制在手掌可完全握持的范围内，放置在桌面时占用的面积不到普通鼠标的三分之一，不会过多占用桌面的有限空间，两个电池槽位的中心间距保持在15mm，符合AA电池并联充电的安全间距要求，避免电池之间因为距离过近在充电发热时产生相互影响。壳体底部预留了四个直径5mm的橡胶脚垫粘贴位，脚垫粘贴后可以增加壳体与桌面之间的摩擦力，插取电池时充电器不会随着手部的施力产生滑动，用户不需要用另一只手扶住充电器就能完成电池的装取操作，大幅提升单手握持操作的便捷性。

　　从实际应用场景来看，这类双AA电池充电器主要面向使用AA电池供电的小型数码设备、便携音频设备、儿童玩具等产品的用户，日常居家放置在书桌、床头柜旁，或者外出时放在随身包内携带，都能满足随时为AA电池补充电量的需求，结构设计上没有多余的复杂结构，零件数量少，装配工序简单，量产时的组装效率更高，同时各个结构细节都围绕日常使用中的实际痛点做了对应优化，没有为了外观造型牺牲实际使用的便利性，在保证结构强度的前提下尽可能压缩壳体的整体体积，兼顾了便携性与使用稳定性。
