电子电路用小型高压电源安瓿结构设计

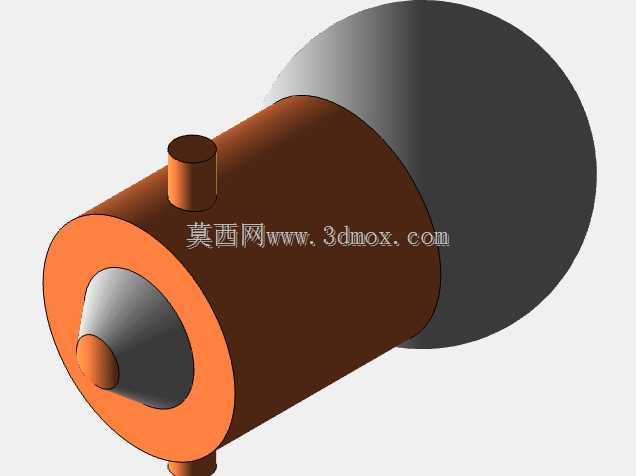

　　在小功率高压电源的电路布局里，这类安瓿结构常被用在需要局部绝缘隔离、高压引出端防护的场景，比如老式CRT显示器的高压输出端、小型静电发生装置的电极封装、实验室小功率高压试验模块的引出端防护，很多做小型高压电源的结构工程师在做布局时，都会优先考虑这类一体化封装的安瓿结构，避免高压端裸露带来的爬电、打火问题。从实际使用的角度看，这个部件的核心作用是把高压引出端的带电部分完全包裹在绝缘腔体内部，同时通过端部的锥形导向结构，方便和外部的高压接线端子快速对位插接，侧面的小圆柱凸台是用来做安装定位的，卡在PCB板或者电源壳体的预留卡槽里，不需要额外打螺丝固定，装配的时候直接卡入即可，能减少装配工序的耗时。做这个结构的三维设计时，首先要考虑的是绝缘壁厚的均匀性，主体棕色部分是绝缘封装层，壁厚控制在2.5mm到3mm之间，太薄的话高压下容易被击穿，太厚的话会增加整体体积，挤占电源内部的其他元件布局空间；端部的橙色部分是插接导向段，做了15度的锥面过渡，从根部的最大直径逐步收窄到端部的小圆头，插接的时候不需要完全对准，靠锥面的导向就能顺利滑入对接的插座内，端部的小圆头是和插座内部的弹性触点接触的部位，表面粗糙度要控制在Ra1.6以下，避免接触不良产生局部放电。

　　外形尺寸方面，主体圆柱段的直径是根据内部封装的高压引出电极尺寸来定的，一般比电极的最大外径大6mm以上，保证四周的绝缘厚度足够，整体长度要满足爬电距离的要求，比如在10kV的工作电压下，沿绝缘表面的爬电距离要大于20mm，所以设计的时候主体长度加上端部锥段的总长度要留够余量，避免高压沿表面闪络。安装边界上，侧面的定位凸台直径是4mm，突出主体表面3mm，对应的安装卡槽宽度要留0.2mm的装配间隙，卡槽深度比凸台高度大0.1mm，保证卡入后不会有松动，同时整个部件安装后，和周边其他低压元件的距离要保持在8mm以上，防止高压对周边元件放电。

　　设计的时候还要考虑和配套插座的配合公差，导向锥面的尺寸公差取h7，对接的插座内锥孔取H8，这样既能保证插接顺畅，又不会因为间隙过大出现接触偏移，内部的电极安装槽要和主体同轴，同轴度公差控制在0.1mm以内，不然插接的时候电极会和插座触点偏斜，导致接触电阻过大，长期工作会发热加速绝缘老化。很多新手工程师在做这类高压绝缘部件的时候，容易忽略绝缘材料的收缩率，这个结构如果用酚醛塑料注塑成型的话，轴向收缩率大概是0.8%，径向收缩率是0.6%，建模的时候要提前把收缩量补偿进去，不然开模出来的成品尺寸会偏小，导致和插座配合过松，定位凸台的尺寸也要做收缩补偿，不然卡入卡槽的时候会出现间隙过大松脱的问题。

　　另外在结构的转角位置，所有的内角都做了R0.5mm的圆角过渡，避免注塑的时候出现应力集中，导致部件在受温度变化的时候开裂，外角做了R0.3mm的圆角，避免装配的时候划伤操作人员的手，也不会刮伤周边的导线绝缘层。在实际的设备维护场景里，这种一体化封装的安瓿结构是免维护的，一旦出现高压击穿的问题直接整体更换即可，不需要拆解维修，所以设计的时候没有做可拆卸的结构，整个部件是一体成型的，减少了拼接缝隙带来的绝缘薄弱点。在做整机布局的时候，这个部件一般是安装在电源板的边缘位置，高压引出方向朝向机壳的高压输出接口，尽量缩短高压引线的长度，减少高压引线带来的干扰和绝缘风险，定位凸台的位置要和PCB板的安装孔位对齐，波峰焊的时候不会因为震动移位。很多做小型静电设备、负离子发生器的工程师，在选型高压引出部件的时候，都会优先选这类结构的安瓿，相比裸露的高压接线柱，它的绝缘可靠性更高，装配效率也更高，不需要额外套绝缘套管，也不用担心绝缘套管移位导致的高压裸露问题。建模的时候要注意，主体圆柱和端部锥段的衔接位置要做相切过渡，不要出现台阶，不然台阶位置会成为电场集中的点，容易产生局部电晕，长期工作会腐蚀绝缘材料，缩短部件的使用寿命，侧面的定位凸台和主体圆柱的衔接位置也要做R1mm的圆角过渡，减少应力集中，同时避免注塑的时候在衔接位置出现缺胶、气泡等缺陷。
