电源变压器用开口式卡箍固定结构

　　这款开口式卡箍结构主要应用于小功率电源变压器的绕组与铁芯束紧固定场景，在工频线性电源、小型控制变压器的生产装配环节中，这类卡箍是替代传统钢带捆扎、螺丝锁紧方案的常用快装结构。从实际使用场景来看，这类卡箍多适配EI型、CD型卷绕铁芯的小型变压器，在消费电子电源、工业控制板卡供电模块、低压照明供电回路的变压器装配中，能够快速完成铁芯与绕组的径向束紧，避免变压器在运输、长期运行振动环境下出现铁芯松散、绕组移位的问题，同时相比传统的穿孔螺丝固定结构，不需要在铁芯叠片上额外加工安装孔，不会破坏铁芯叠片的磁路完整性，能降低铁芯的空载损耗。

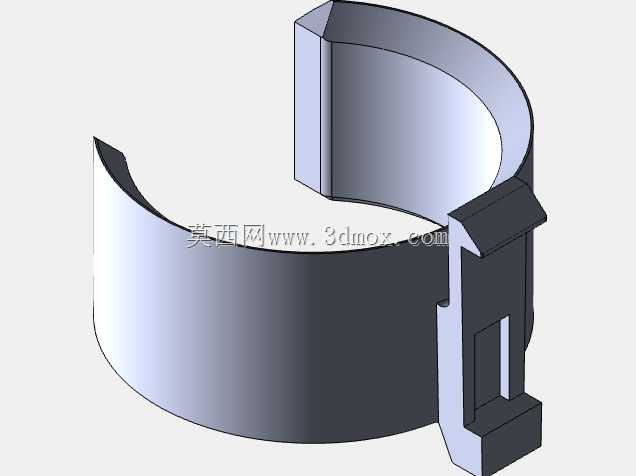

　　从功能特性上看，该结构采用单侧开口带弹性卡扣的设计，卡箍主体为弧形环抱结构，弧度与变压器铁芯的外圆柱/圆弧面完全贴合，接触面积远窄于传统钢带抱箍，不会过度挤压绕组外层的绝缘纸，避免绝缘层破损造成的匝间短路风险。开口端的卡扣结构采用楔形导向面设计，装配时不需要额外工具，对准铁芯扣合位置后施加径向压力即可完成锁紧，卡扣根部设计有0.3mm的退让槽，能够适配铁芯叠片累积公差带来的外径尺寸偏差，在铁芯外径偏差±0.5mm的范围内都能保证足够的锁紧力，不会出现松脱。卡箍的两个轴向端面设计有外翻的定位挡边，挡边高度1.2mm，装配后挡边刚好卡在铁芯叠片的轴向端面，能够限制卡箍自身的轴向窜动，避免长期振动下卡箍沿铁芯圆柱面滑移错位。

　　设计思路上，这款卡箍采用一体化冲压成型方案，整体选用0.8mm厚的65Mn弹簧钢板材，冲压后经过淬火回火热处理，表面做镀锌钝化处理，兼顾弹性与防锈能力。弧形主体的曲率半径根据适配的变压器铁芯外径设计，环抱角度为270度，既保证足够的环抱接触面积分散束紧力，又预留足够的开口变形量方便装配时撑开卡箍套入铁芯。卡扣部分的锁止角度设计为7度，小于材料的自锁角，扣合后不会因为长期的弹性形变出现松脱，卡扣侧面设计有加强筋，提升锁止位置的结构强度，避免多次拆装后卡扣断裂。在安装边界上，这款卡箍适配的铁芯外径范围为38-39mm，卡箍自身的轴向宽度为12mm，安装时不需要在变压器周边预留额外的螺丝操作空间，只需要预留1mm的径向装配间隙即可完成套入，相比传统的螺丝锁紧抱箍，能够缩小变压器整体的安装占用空间，适配高密度排布的多变压器供电模组场景。

　　从实际装配验证的角度看，这类卡箍的锁紧力能够达到120N以上，满足GB/T 19212.1中对变压器紧固件的抗振动要求，在10-55Hz的扫频振动测试中，持续2小时的振动后卡箍无松脱、无移位，铁芯的空载电流变化率小于3%，不会因为束紧力变化影响变压器的电气性能。同时卡箍的边缘全部做了R0.2mm的圆角处理，没有尖锐的冲压毛边，装配过程中不会划伤操作人员的手部，也不会划破绕组外层的绝缘胶带或绝缘纸，降低装配环节的不良率。在批量生产环节，这种一体化冲压的卡箍生产效率高，单件冲压成型时间小于2秒，后续的热处理和表面处理工艺成熟，成本远低于传统的螺丝组合式抱箍，适合大批量的小型电源变压器生产装配使用。另外卡箍的卡扣位置设计有方便拆卸的撬动缺口，后期维修更换变压器时，只需要用一字螺丝刀插入缺口轻轻撬动即可解锁卡箍，不需要破坏性拆除，能够提升售后维修的效率，减少维修过程中对铁芯和绕组的损伤。
