电源变压器绕线骨架结构设计

项目分类:变压器 发布时间:2025-01-01 ID:876206
  • 电源变压器绕线骨架结构设计

  在小功率电源类产品的结构开发环节,绕线骨架是承载电磁绕组、实现绕组与铁芯绝缘隔离的核心结构件,日常接触的消费类电源适配器、工控板卡供电模块、小型家电内置供电单元中,这类骨架都是不可或缺的基础部件。不同于大功率电力变压器的开放式绕线结构,小容量电源变压器的骨架需要同时兼顾绕线作业的便利性、绕组的限位防护、与铁芯的装配适配性,以及成品组装时的安装定位需求,很多刚接触电源结构设计的工程师容易忽略骨架的细节尺寸,往往会导致后续绕线工序出现漆包线滑出、铁芯插装卡滞、绝缘距离不足等批量性问题。

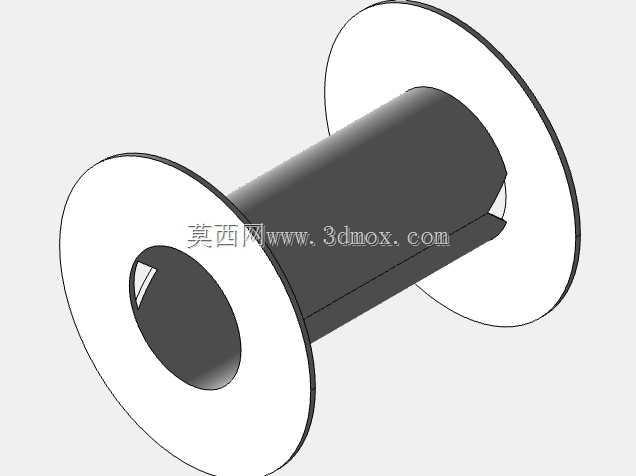

  从结构形态来看,这款骨架采用两端带挡边的中空筒式设计,中间的筒体是缠绕漆包线绕组的核心区域,筒体的内径尺寸完全匹配对应规格的EI型或者CD型铁芯柱截面,设计时需要在铁芯尺寸基础上预留0.1-0.2mm的装配间隙,避免插装铁芯时因为注塑件的收缩公差导致卡滞,同时间隙也不能过大,否则会导致绕组与铁芯之间出现不必要的活动空间,长期受震动影响可能出现绕组磨损绝缘层的隐患。两端的圆形挡边是绕组的轴向限位结构,挡边的外径尺寸决定了单层绕组的最大可绕匝数,挡边的高度需要匹配设计要求的绕组总厚度,保证所有漆包线层都能被约束在两个挡边之间,不会出现绕线过程中线材滑出挡边的问题,同时挡边的边缘做了小圆弧过渡处理,避免绕线时尖锐的边角刮破漆包线的绝缘漆层,造成绕组匝间短路的故障。

  在实际的生产装配流程中,这类骨架的结构设计需要适配自动化绕线设备的装夹要求,筒体的中心孔需要和绕线机的顶针定位结构匹配,保证绕线过程中骨架转动的同轴度,避免出现绕线不均、绕组偏心的问题。挡边上通常会预留漆包线的引出线槽位,方便初级、次级绕组的线头引出固定,不需要后续额外做线材的整理固定,能有效提升绕线工序的作业效率。骨架的材质一般选用阻燃级的PBT或者电木材料,本身具备足够的绝缘性能,同时可以耐受焊锡作业时的高温,不会因为引脚沾锡时的温度出现材质变形、绝缘性能下降的问题。

  从安装适配的角度来说,这类骨架在完成绕线、铁芯插装、绝缘浸漆工序后,会整体装配到电源产品的壳体或者PCB板上,骨架的整体轴向长度、最大外径尺寸都需要和产品的内部安装空间匹配,避免出现和周边元器件干涉的问题。设计时还需要考虑骨架的壁厚均匀性,注塑成型时不会因为壁厚差异导致缩水、变形,保证批量生产时的尺寸一致性,筒体部分的壁厚通常控制在1-1.5mm之间,既可以保证足够的结构强度,不会因为绕线时的张力导致筒体变形,也不会因为壁厚过大占用过多的绕线空间,影响窗口利用率。很多新手设计师在做这类骨架建模时,容易忽略注塑件的拔模斜度,导致开模后零件脱模困难,或者尺寸出现偏差,实际上筒体的内外壁、挡边的侧面都需要预留合理的拔模角度,角度大小根据材质的成型特性调整,保证零件可以顺利脱模,同时不会影响最终的装配尺寸精度。

  在电气性能层面,骨架的结构直接决定了绕组之间、绕组与铁芯之间的绝缘距离,两端挡边的厚度需要满足安规要求的爬电距离,避免高压侧与低压侧之间出现击穿风险,尤其是在AC-DC电源模块中,初级绕组带市电高压,次级绕组为安全低压,挡边的绝缘隔离作用直接关系到产品的安规合规性。部分同类型骨架还会在挡边上设计引脚安装位,直接将绕组引出线焊接到骨架自带的引脚上,后续可以直接插装到PCB板上进行波峰焊,省去了额外的接线工序,进一步提升成品组装的效率。这类中空筒式骨架的结构通用性较强,通过调整筒体长度、挡边外径、中心孔尺寸,可以适配不同功率等级、不同铁芯规格的小型电源变压器,覆盖从几瓦到上百瓦的小功率供电场景,是电子供电领域应用非常广泛的基础结构件。
