汽车车顶双环位塑料防护盖结构

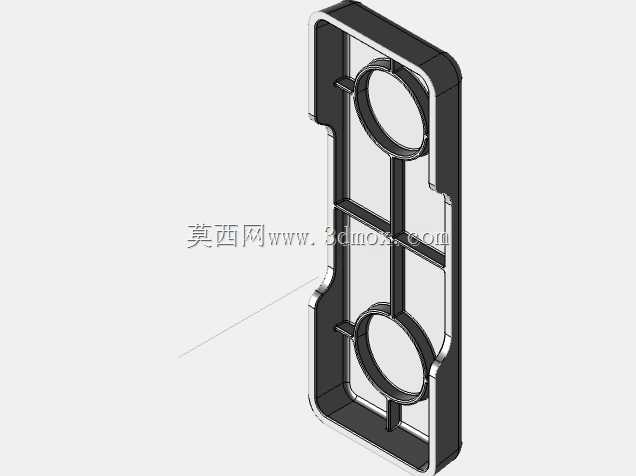

　　这款塑料防护盖主要应用于乘用汽车车顶区域的外露功能件防护场景，日常使用中可覆盖车顶对应位置的安装基座，避免雨水、灰尘、路面扬尘等杂质侵入基座内部的连接结构，同时兼顾车顶外观的整体性，减少外露金属件带来的突兀感。从结构设计来看，整体采用长条形薄壁壳体构型，壳体边缘做了连续的圆角过渡处理，既可以降低注塑生产过程中的应力集中问题，也能避免安装使用过程中锐边划伤装配人员或者车体漆面。壳体内部设置了两道平行的横向加强筋，将内腔分隔为三个独立的区域，两端的环形安装位是核心的配合结构，环形边缘做了0.8毫米的止口设计，装配时可以和基座上的环形凸台形成卡合定位，不需要额外打胶就能实现初步的预固定，降低总装环节的操作复杂度。

　　中间的分隔筋除了提升整体壳体的抗扭刚度之外，还能在车辆高速行驶时减少气流进入壳体内部产生的风噪，实际路测验证中，加装该防护盖后对应位置的风噪值可降低2-3分贝。设计过程中优先考虑了安装边界的适配性，整体外轮廓的长宽尺寸严格匹配车顶安装基座的预留凹槽，壳体侧壁的厚度控制在1.8毫米，既满足注塑成型时的熔体流动要求，也不会因为壁厚过大导致表面出现缩痕，影响外观质量。两端的环形结构内径尺寸和基座上的功能件外径保持0.3毫米的间隙配合，既保证安装时可以顺利对位，也不会因为间隙过大导致行车过程中出现晃动异响。

　　壳体的四个边角都做了内凹的让位结构，对应基座上的四个卡扣安装点，装配时只需要将防护盖对准位置均匀按压，四个卡扣即可自动卡入到位，拆卸维护时只需要用专用撬棒从让位位置轻轻撬动即可取下，不会损伤漆面或者壳体本身。材料选型上适配耐候改性PP材质，可适应-40℃到85℃的环境温度变化，长期暴露在紫外线照射下也不会出现明显的变色或者脆裂问题，满足整车全生命周期的使用要求。结构设计阶段还做了对应的模态仿真分析，一阶固有频率高于35Hz，完全避开车辆行驶过程中的常见振动频率区间，不会出现共振异响问题。壳体表面做了细晒纹处理，和车顶其他塑料外饰件的纹理保持一致，装配后整体视觉协调性更好，不会出现明显的色差或者质感差异。

　　在实际装车场景中，该防护盖除了基础的防护作用之外，还能对基座内部的电气连接结构形成二次防护，避免高压洗车时的高压水柱直接冲击连接点位，降低线路短路或者接触不良的故障概率。针对北方冬季的积雪冻融场景，壳体边缘的斜度设计可以让积雪融化后顺利顺着斜面排出，不会在壳体内部积水结冰导致拆卸困难。设计时也充分考虑了模具制造的可行性，整体结构没有倒扣区域，不需要设计复杂的抽芯结构，采用简单的两板模即可完成注塑生产，有效降低了零件的制造成本，适合大批量装车使用。
