6×3平方米数控测量表设备机架结构

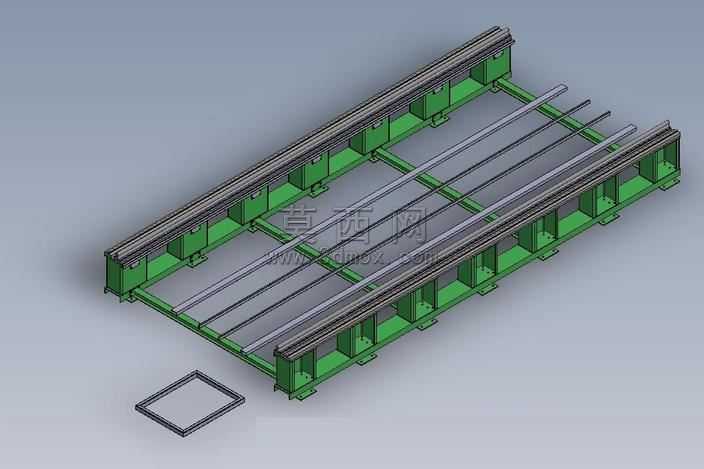

本模型为适配6×3平方米加工量程的数控测量表配套承载机架结构，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械结构设计的刚度匹配原则，对各承力部件的尺寸公差、装配间隙做了预设约束，可直接导出工程图用于生产下料。模型整体采用焊接式框架结构作为主体承力基础，底部框架由标准矩形型钢拼接而成，建模时对焊缝位置做了简化示意同时保留了安装基准面的平面度约束，两侧平行布置的长行程直线导轨安装座经过加强筋结构优化，每间隔固定间距设置竖向支撑肋板，肋板与底部主框架、导轨安装面之间采用一体化建模逻辑，避免装配干涉问题的同时保证导轨安装后的直线度精度，满足大行程数控测量过程中运动部件平稳滑行的刚度需求。框架内部横向布置多根承力托梁，用于铺设测量作业的工作台面，托梁与侧框架之间采用螺栓连接的装配结构，建模时预留了标准螺栓孔位与定位销孔，方便现场组装调试。材质配置上，主体框架部分赋予了绿色工业防锈漆的金属材质效果，导轨部分赋予了高铬轴承钢的金属质感，表面做了磨削加工的粗糙度表现，附属的方形框型部件为测量范围校准基准框，建模时单独设置了装配层级，可根据实际测量需求调整安装位置。渲染阶段采用了工业产品常用的柔和顶光加侧补光的光照方案，清晰呈现框架的筋板布局、导轨安装位的结构细节，各部件的装配关系直观明了，整体设计思路围绕大尺寸数控测量作业的高稳定性需求展开，在保证整体结构刚度的前提下尽可能优化型材排布，减少冗余材料的使用，同时兼顾了加工、焊接、装配全流程的工艺可行性，可作为大行程数控测量设备、数控切割机、大尺寸工件检测平台的基础承载结构参考，各参数化特征可根据实际量程需求快速调整尺寸，适配不同规格的数控测量作业场景。
