RS232公母串口连接器结构设计

　　在工业通讯、测试测量、老旧工控设备改造场景里，RS232接口至今仍保有不可替代的应用占比，不少串口调试工具、工业传感器、早期数控设备的通讯链路，依旧依赖这类D型连接器完成信号传输，公头母头配对使用的结构，能在插拔过程中实现精准的针脚对位，避免信号错接引发的通讯故障。做这个结构设计的时候，最先要敲定的是安装法兰的边界尺寸，毕竟这类连接器大多要嵌入设备面板开孔，法兰两侧的安装孔位必须匹配行业通用的开孔间距，保证用户在替换同规格接插件时不需要重新扩孔或者调整面板结构，法兰盘的厚度也要控制在合理范围，既要保证面板安装后不会出现松动晃动，又不能因为法兰过厚导致设备外壳装配出现间隙。

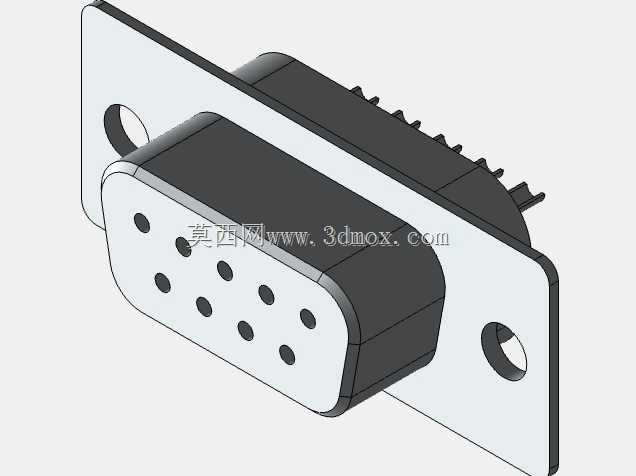

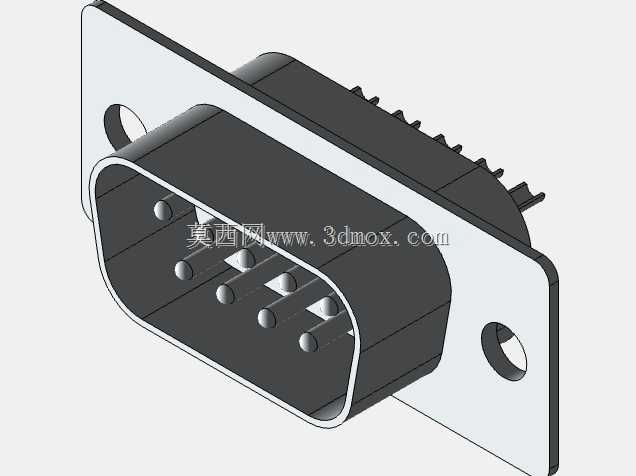

　　接触端的塑壳结构是设计的核心部分，公头的插针与母头的插孔排布严格遵循9针RS232的标准定义，每个针脚的伸出长度、相邻针脚的间距都做了公差约束，避免插拔时出现针脚弯折、相邻信号短路的问题，塑壳尾部的出线端做了阶梯式的限位结构，方便后续装配时固定线缆护套，减少线缆拉扯对针脚焊接点的应力损伤。很多工程师在选型这类接插件时容易忽略插合面的导向结构，这次设计在塑壳外圈做了不对称的定位凸台，公头母头插合时只有方向正确才能顺利推入，从结构上杜绝反插的可能，哪怕是现场操作人员不熟悉接口定义，也不会因为强行反插损坏针脚。

　　金属安装法兰与塑壳主体的配合做了卡扣式的嵌合结构，不需要额外打胶或者螺丝固定，装配时直接将塑壳压入法兰的卡槽即可完成固定，生产装配环节能减少不少工时，法兰表面做了钝化处理，既可以作为安装时的接地接触面，也能在长期使用中避免锈蚀导致的接触不良。从实际使用场景出发，这类连接器经常会在工业现场出现反复插拔的情况，所以塑壳选用的是具备一定韧性的工程塑料材质，插拔过程中即使有轻微的角度偏差，也不会出现塑壳开裂的问题，插针插孔的接触部位设计了弹性接触结构，多次插拔后依旧能保持稳定的接触压力，不会因为接触电阻过大影响串口通讯的信号稳定性。

　　安装孔位设计为沉孔结构，用螺丝固定到设备面板时，螺丝头不会突出法兰表面，保证设备面板的平整性，也避免突出的螺丝头刮擦连接线或者操作人员的手部。塑壳内部的针脚固定槽做了分隔设计，每个针脚都有独立的限位腔，焊接线缆时不会因为焊锡流动导致相邻针脚短路，尾部的线缆入口处做了圆弧过渡，线缆弯折时不会被锐边割破绝缘层，在一些需要经常移动调试的串口设备上，这种细节设计能大幅降低线缆破损的概率。很多人觉得这类标准接插件不需要做精细化的结构设计，实际上现场应用里出现的通讯故障，有近三成是因为接插件结构尺寸不标准，导致插合不到位、针脚接触不良、安装固定松动这些问题，所以在建模阶段就把每个配合面的公差、插拔的行程、安装的干涉边界都做了逐一校验，保证模型导出的工程图可以直接用于开模或者机加工打样，不需要后续做大幅度的结构调整。
