可调高度锌合金不锈钢配套电源安装座

　　在工业电控柜内部布线、小型电源模块集成安装、低压配电单元的配套固定场景中，这类配套安装座是解决电源模块适配不同安装空间、规避周边构件干涉的常用结构件。日常做设备结构改型时经常碰到这类需求：同一款电源模块要适配不同深度的安装腔，或者现场布线后需要微调电源的出线高度，避免线缆弯折半径过小导致绝缘层破损，这时候可调底座的设计就显得尤为实用。

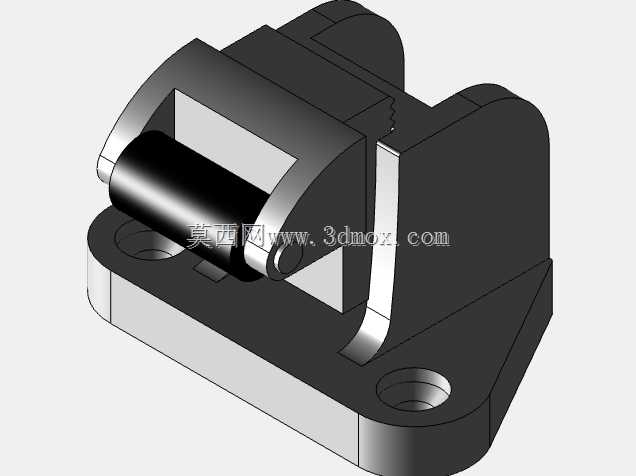

　　从结构功能来看，这款安装座主体承力部分采用锌合金压铸成型，锌合金的压铸流动性好，能做出比较复杂的曲面过渡结构，同时成型后尺寸稳定性不错，批量生产时的一致性容易控制，日常使用中也能耐受电控柜内常规的温湿度变化，不会轻易出现形变开裂。和安装面接触的受力销轴部分采用不锈钢材质，不锈钢的耐磨性能和抗锈蚀能力更强，反复调整高度或者长期承受模块重量时，不会因为磨损出现旷量，也不会因为柜内凝露出现锈死导致无法调整的问题。

　　设计这款构件的时候，首先要考虑的是和对应电源模块的配合公差，安装座的卡槽尺寸要和模块的安装凸台做到间隙配合，既不能太松导致模块安装后出现晃动，也不能太紧导致装配时需要强行敲入，损伤模块外壳或者安装座本身。底座的安装孔采用沉孔设计，安装时螺丝头可以完全沉入沉孔内，不会突出底座平面，避免安装后底座和安装面之间出现间隙，导致固定不稳。底座的高度调节结构采用齿槽卡位的方式，调整时只需要抬起卡位部分，滑动到对应高度的齿槽位置卡紧即可，不需要额外的紧固件锁紧，调整操作便捷，同时齿槽的卡位强度足够承受常规电源模块的重量，不会因为设备运行的轻微震动出现档位滑脱的问题。

　　从安装边界来看，这款安装座的底座轮廓尺寸适配常规的DIN导轨旁安装空间，也可以直接通过螺丝固定在电控柜的安装板上，两个安装孔的孔距符合通用的电源安装孔位规范，不需要额外在安装板上重新打孔，替换原有固定件的时候可以直接复用原有安装孔位，降低现场改造成本。安装座的整体高度调节范围覆盖了常见的线缆弯折需求，最低安装高度时可以紧贴安装板布置，节省柜内纵深空间，最高调节位置时可以留出足够的线缆走线空间，方便电源出线端的线缆整理和固定，避免线缆和周边的发热元件直接接触，提升布线的安全性。

　　在实际选型应用中，这类配套安装座主要适配对应型号的电源模块，不能通用在重量超出承重范围的其他模块上，选型时需要核对模块的安装凸台尺寸和整体重量，确保卡位结构和底座承力能力满足使用要求。安装时要注意底座的固定螺丝需要拧紧到规定扭矩，避免长期震动出现螺丝松动，导致模块移位。调整高度的时候要确认卡位完全卡入对应齿槽，不要出现半卡位的状态，防止使用过程中档位滑落，拉拽连接线缆导致接线松脱。日常维护时只需要定期检查卡位结构的磨损情况，以及不锈钢销轴的锈蚀情况，常规工况下这类构件的使用寿命可以和配套电源模块保持一致，不需要频繁更换。

　　从三维建模的角度来看，绘制这个构件的时候需要重点注意锌合金压铸部分的拔模角度，所有垂直于分型面的面都要留出符合压铸工艺要求的拔模斜度，避免压铸成型后出现脱模困难的问题，曲面过渡部分的圆角要均匀，避免出现应力集中的尖角位置，提升构件的抗冲击能力。不锈钢销轴和锌合金主体的配合部分要标注清楚配合公差，确保装配后销轴转动顺畅，同时不会出现过大的间隙。沉孔的深度和直径要匹配所选安装螺丝的尺寸，确保螺丝头可以完全沉入，不会突出安装面。
