PG-TSDSO-14贴片式SMD封装结构

　　在消费电子、工业控制板卡的PCB布局环节，表面贴装器件的封装选型直接决定了整板的焊接良率、布线密度与后期维护成本，PG-TSDSO-14这类14引脚的SMD封装，是小功率电源变换、信号隔离类电路中常用的载体形式，常被用于集成小型电源变压器、信号隔离器件的板级安装场景。从实际布线经验来看，这类封装的设计首先要匹配SMT产线的贴装精度要求，引脚采用鸥翼式成型结构，每侧排布7个引脚，引脚伸出本体的长度、引脚间距都严格遵循通用表面贴装工艺的公差范围，既能保证回流焊过程中焊锡的爬升浸润效果，又能避免引脚间距过小导致的连锡短路问题。

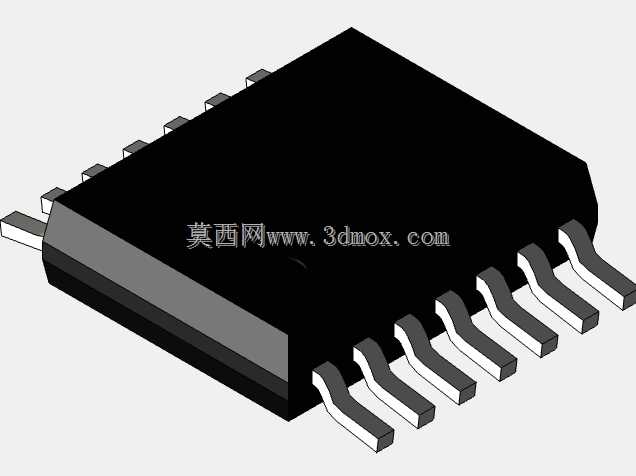

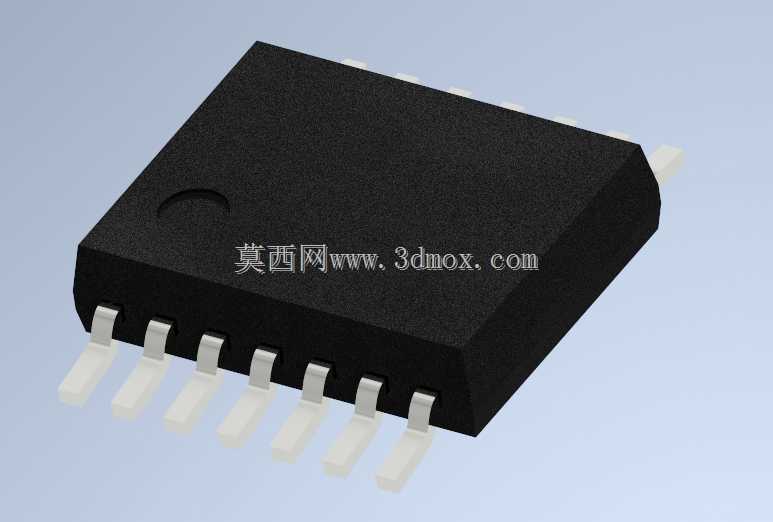

　　封装本体采用黑色环氧塑封材质，本体一侧设置的圆形定位标记，是SMT贴装过程中识别器件方向的关键特征，能有效规避生产过程中器件贴反的批量质量问题，设计时特意将标记位置设置在引脚1的对应侧，和行业通用的丝印标识规则保持一致，不需要额外调整产线的视觉识别程序就能直接适配。从安装边界来看，这类封装的本体高度控制在常规薄型板卡的器件限高范围内，不会和外壳、结构件产生装配干涉，引脚的共面度公差控制在极小的区间内，能适配不同厚度的锡膏印刷钢网，无论是0.8mm还是1.0mm厚度的PCB板材，都能保证焊接后所有引脚和焊盘的可靠接触。在PCB布局阶段，这类封装的焊盘设计需要严格匹配引脚的成型尺寸，焊盘宽度略大于引脚宽度，焊盘长度预留足够的锡膏涂布空间，同时在封装本体下方的区域，要避免布置过孔或者走线，防止焊接过程中焊锡流到板卡背面造成短路。不同于直插式封装需要在PCB上钻孔，这类SMD封装完全依靠表面焊盘实现固定和电气连接，能大幅提升板卡的布线密度，缩小整板的外形尺寸，在便携类电子设备、嵌入式控制模块这类对安装空间有严格限制的场景中，这类封装的优势尤为明显。

　　从结构强度角度来看，环氧塑封的本体能为内部的芯片或者磁芯元件提供足够的机械防护，抵御生产过程中的搬运、分板环节产生的机械应力，同时塑封材料的耐高温特性也能匹配回流焊过程中的高温曲线，不会出现本体开裂、变形的问题。在实际选型过程中，结构工程师需要重点核对封装的本体长宽尺寸、引脚间距、引脚伸出长度这几个核心参数，确保和PCB封装库的尺寸完全一致，否则很容易出现贴装偏移、焊接虚焊的问题，尤其是在高密度布线的板卡上，0.1mm的尺寸偏差就可能导致相邻焊盘的间距不足，引发生产良率下降。这类封装的散热设计也经过了优化，本体底部和PCB表面贴合的区域，可以根据散热需求预留散热焊盘，通过PCB上的铜箔将器件工作产生的热量传导出去，不需要额外加装散热片就能满足小功率器件的散热需求，进一步节省板卡的安装空间。对于电源类应用场景，这类封装的引脚排布充分考虑了电源回路的布线需求，电源输入和输出引脚分别布置在封装的两侧，能有效降低输入输出回路的耦合干扰，提升电源电路的稳定性，同时信号引脚和电源引脚的间距也做了合理规划，减少电源噪声对信号回路的影响。

　　在三维建模过程中，需要准确还原封装的每一处细节特征，包括定位标记的位置、引脚的弯折角度、本体的倒角细节，这些特征不仅是为了模型的视觉还原，更重要的是能在结构干涉检查环节准确判断器件和周边结构件、其他元器件的间隙，避免后期打样后出现装配干涉的问题。很多新手工程师在建模时容易忽略引脚的共面度细节，或者把引脚的弯折角度做的过于理想化，导致导出的STEP模型在做装配检查时出现误判，实际上真实器件的引脚会存在微小的成型公差，建模时可以按照行业通用的公差带对引脚位置做合理的偏移设置，让干涉检查的结果更贴近实际生产情况。另外，封装本体表面的哑光质感也是真实器件的典型特征，建模时不需要做过度的光亮质感处理，还原塑封材料的真实表面状态即可，这样在做产品渲染时能更贴近真实的成品效果，方便结构评审时直观判断板卡的整体外观效果。
