3D打印机与CNC设备用微动限位开关结构

　　在桌面级FDM3D打印机、小型数控雕刻机这类轻载数控设备的运动轴系里，这类带弧形压柄的微动限位开关是最常用的位置检测元件，承担着轴端硬限位触发、原点归零定位的核心作用，相比光电式限位开关，它不需要额外的遮光挡片设计，抗车间粉尘、切削液雾的能力更强，触发逻辑简单可靠，不需要复杂的信号调理电路，直接接入控制板的IO端口就能读取通断信号，在入门级数控设备、小型自动化工装里的应用占比非常高。

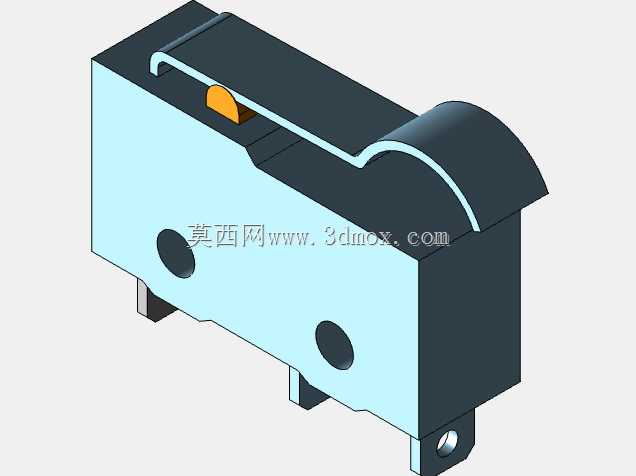

　　从结构设计来看，这款开关采用了半包裹式的上盖结构，压柄做了弧形延伸设计，相比常规直柄微动开关，弧形压柄的触发接触范围更大，不需要运动部件精准对准压柄中心，哪怕是打印平台、滑台的侧边存在小幅的安装平行度误差，也能稳定触发开关动作，降低了安装调试阶段的对位精度要求。开关本体的基座采用浅色调绝缘壳体，两个圆形的定位孔分布在壳体侧面，安装时可以通过M2或者M2.5的螺丝从侧面锁紧固定，不需要在安装板上做沉孔设计，对于薄铝板、亚克力板这类安装基材的适配性更好，底部伸出的三个引脚分别对应公共端、常开触点、常闭触点，也就是选型资料里常见的COM、NO、NC接口，用户可以根据自己的控制逻辑选择接线方式，既可以接常闭触点实现断线安全触发，也可以接常开触点实现常规的到位信号输出。

　　实际选型使用的时候，需要注意这款开关的安装边界尺寸，它的本体宽度大概在20mm左右，压柄自然状态下的最高点比壳体上表面高出3mm左右，触发行程在1.5mm到2mm之间，安装时要预留出压柄的下压活动空间，不能让压柄在未触发状态下就和运动部件存在硬接触，否则会长期压迫开关内部的弹片结构，导致弹片疲劳失效，缩短开关的使用寿命。开关底部的引脚伸出长度大概在5mm左右，焊接引线的时候要注意引线不能和运动部件产生干涉，最好在引脚位置套上热缩管做绝缘处理，避免设备运行过程中引线磨损造成短路。

　　在3D打印机的应用场景里，这类开关通常安装在X、Y、Z三个运动轴的行程两端，Z轴的限位开关一般会搭配微调螺丝使用，用来调整打印平台的初始高度，补偿平台的平面度误差，这时候开关的触发一致性就非常重要，这款开关内部采用的是铍铜弹片结构，触发力度稳定在1.5N左右，重复触发精度可以控制在0.1mm以内，完全能够满足桌面级3D打印机的归零精度要求，不会因为多次触发出现触点接触不良、触发位置偏移的问题。在小型CNC雕刻机的应用里，因为雕刻过程中会产生一定的振动，安装开关的时候最好在开关和安装板之间垫一层薄的EVA泡棉，过滤掉设备运行的高频振动，避免出现误触发的情况，影响加工过程的连续性。

　　从建模还原的角度来看，这个模型完整还原了开关的外部装配特征，包括压柄的弧度、侧面安装孔的位置、底部引脚的间距和伸出长度，在做设备整体装配设计的时候，可以直接把这个模型导入装配体里做干涉检查，提前预留好安装空间和接线空间，不需要再手动测绘开关尺寸，能够大幅缩短结构设计阶段的零件选型和装配验证时间。需要注意的是，这类微动开关的额定电流比较小，一般只能用来传输控制信号，不能直接驱动电机、加热棒这类大功率负载，接线的时候必须和控制板的信号端口连接，不能串入动力回路，否则会烧坏开关内部的触点，造成设备故障。
