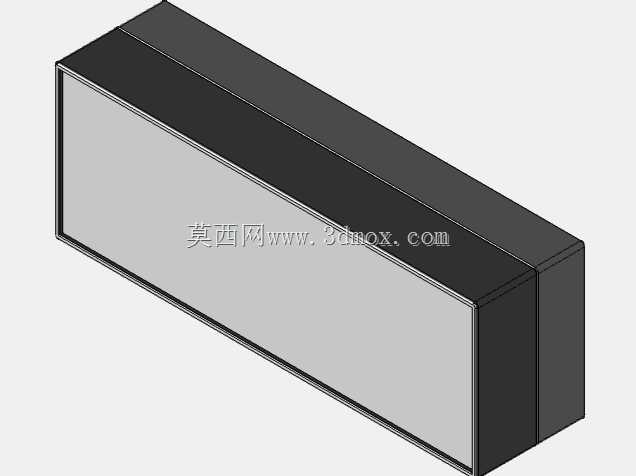

MR.COLOR12P堆叠式保护外壳结构设计

　　这款保护壳体的设计初衷，是解决多支MR.COLOR 12P规格模型漆笔在工位存储、转运过程中的磕碰、散落问题，在模型制作工作室、工业手板打样车间的耗材收纳场景中，这类细长型涂装工具的规整存放一直是工位5S管理的细节痛点——零散放置不仅会占用大量操作台平面空间，笔身的漆面标识、笔尖防护套也很容易在工具堆叠、拿取过程中被刮蹭磨损，甚至出现笔尖弯折、笔身滚落到地面造成耗材报废的情况。

　　从结构设计逻辑来看，壳体采用长方体直槽式内腔，内腔轮廓完全匹配12支并排摆放的MR.COLOR 12P涂装笔外形，单边预留0.3mm的装配间隙，既可以保证笔具能够顺畅滑入壳体，不会因为加工公差出现卡滞，也能避免间隙过大导致笔身在壳体内晃动碰撞。壳体的壁厚做了差异化设计，侧壁厚度1.8mm，顶面与底面的壁厚设置为2.2mm，这个厚度参数是在兼顾结构强度与材料成本的前提下确定的：日常堆叠承重时，顶面与底面作为主要受力面，更大的壁厚可以避免长期受压出现凹陷变形，侧壁仅需承担围合防护与侧向限位作用，稍薄的壁厚能够减少整体材料用量，降低壳体自重。

　　可堆叠的结构特性是这款设计的核心亮点，壳体顶面与底面做了配套的限位止口，顶面边缘设置一圈高度1mm的凸台，底面边缘对应位置开设同尺寸的凹槽，当多个壳体上下叠放时，上层壳体的底部凹槽可以刚好卡入下层壳体的顶面凸台，叠放后不会出现侧向滑移，哪怕是3-5个壳体叠放在工位置物架上，也不会因为操作台的轻微震动出现滑落。这种堆叠设计不需要额外的连接卡扣，完全依靠结构止口实现定位，拿取上层壳体时直接向上提起即可，操作没有多余步骤，符合工位耗材快取快放的使用需求。

　　从安装与摆放边界来看，壳体的整体外形做了直角倒钝处理，所有外棱边都做了R0.5mm的圆角，既可以避免尖锐棱边划伤操作人员的手部，也能减少壳体之间叠放、挪动时的磕碰掉漆问题。壳体的长度方向完全覆盖12支笔并排摆放的总宽度，宽度方向刚好容纳单支笔的直径，高度方向比笔身总高度高出2mm，盖上配套的端盖后，笔身两端不会与端盖内壁产生硬接触，哪怕壳体受到竖向的冲击载荷，也不会直接传递到笔身的笔尖部位。

　　在实际应用场景中，这款保护壳除了用于工作室工位的耗材收纳，也适用于外出携带涂装工具参与模型赛事、现场涂装作业的场景：硬质的壳体结构可以抵御背包内其他工具的挤压，封闭的内腔能够避免笔身被其他尖锐零件刮花，多个壳体堆叠后可以通过一根橡皮筋在外围捆扎固定，就能实现多组笔具的整齐携带，不需要额外配备笨重的工具箱。设计过程中没有设置多余的分隔筋，整个内腔为连通式直槽，除了存放指定规格的涂装笔，也可以临时存放同尺寸的勾线笔、刻线针等细长型模型制作工具，拓展了壳体的通用适配性，不会因为内腔做了单支笔的独立分隔，导致无法兼容其他尺寸接近的工具。壳体的外表面做了哑光平面处理，没有多余的防滑纹路或者装饰凸起，一方面是为了降低注塑生产时的模具复杂度，减少脱模斜度带来的外形尺寸偏差，另一方面平整的外表面更方便粘贴标识标签，用户可以根据壳内存放的笔具颜色类型，在外壁粘贴分类标签，快速识别壳内的耗材类型，提升工具查找效率。
