方形法兰安装立式齿轮箱三维结构设计

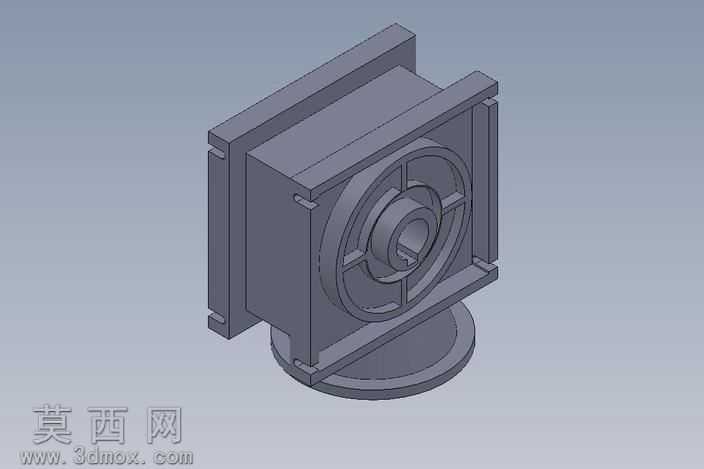

本作品为立式安装结构的齿轮箱三维建模成果，建模过程依托三维参数化设计思路完成，首先对齿轮箱的整体功能需求进行拆解，明确其作为传动系统核心承载部件的定位，需要同时满足齿轮组容纳、传动支撑、安装固定、密封防护的多重功能。建模阶段首先搭建整体基准坐标系，以底部圆形安装底座的中心为原点，确定竖直方向的传动轴线与水平方向的箱体安装基准面，首先构建底部圆形安装底座结构，预留均匀分布的安装孔位用于设备整体固定，底座上方衔接方形主箱体结构，主箱体采用一体化铸造型腔设计思路，侧壁预留均匀的加强筋结构提升箱体整体刚性，避免传动过程中受载荷产生形变影响齿轮啮合精度。箱体前端设置圆形轴承安装座，通过辐条状支撑结构与箱体侧壁连接，既保证轴承安装位的同轴度精度，又有效减轻箱体整体重量，同时预留轴承安装定位台阶与密封件安装槽位，满足装配工艺需求。箱体的上下左右四个侧面均设置方形法兰连接面，法兰面预留均匀分布的连接螺孔，可适配不同方向的端盖安装、输入输出轴拓展或者检修盖板安装需求，法兰面同时设计密封胶槽结构，保证箱体装配后的密封性能，防止润滑油渗漏与外部杂质进入箱体内部。建模过程中对所有装配接触面均设置合理的工艺倒角与拔模斜度，符合铸造与机加工的工艺要求，所有孔位、台阶、卡槽的尺寸均按照通用机械传动的公差配合要求进行参数化设定，可直接用于后续的工程图导出与生产加工参考。材质渲染阶段采用灰铸铁材质表现箱体主体，还原铸造箱体的哑光金属质感，对安装配合面做轻微的机加工光泽处理，区分铸造毛坯面与机加工面的视觉差异，整体渲染效果清晰展现箱体的内外结构层次与各部分的连接关系，可用于传动系统的装配模拟、结构校验与教学演示场景。
