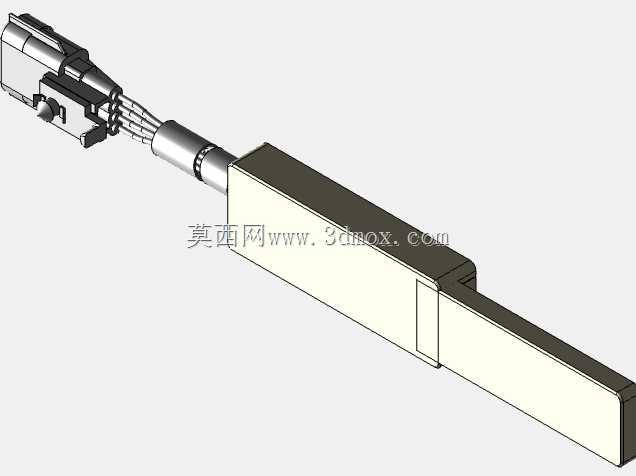

带快插接头的长条形电源变压组件

　　这款变压组件的设计初衷，是适配狭小安装空间内的低压供电转换需求，常见于工业控制柜内部的分布式供电节点、小型自动化设备的板载供电支路，以及检测仪器的内置电源转换模块场景，区别于常规方正外形的变压器，它采用长条形扁平化的主体结构，能顺着设备内部的型材安装槽、走线腔进行布置，不会占用过多垂直安装空间，也不会和周边的走线、其他电气元件产生干涉。从结构设计来看，主体的矩形壳体做了等厚度的壁厚处理，壳体边缘预留了0.8mm的安装止口，既可以通过侧面的卡扣卡接在设备的钣金安装位上，也能配合M2的小规格螺丝进行锁附固定，安装边界的容错空间控制在±0.3mm，适配常规钣金加工的公差范围，不需要额外做安装位的二次修整。

　　前端的连接部分做了集成化设计，将多根接线端子整合在快插接头内部，接头和主体之间做了阶梯式的过渡段，过渡段内部做了线束的应力释放结构，避免设备运行过程中的振动拉扯导致线束焊点脱落，接头外侧的卡扣结构能和对插端实现自锁，插拔力控制在15N到20N之间，既不会因为振动松脱，也不需要借助额外工具就能完成拆装维护。设计过程中优先考虑了接线的便利性，快插接头的引脚做了差异化的防呆设计，不同引脚的宽度、位置做了区分，插装时不会出现接反的情况，引脚的导电部分采用镀锡处理，降低接触电阻，减少长时间工作的发热问题。

　　主体的壳体表面做了哑光的绝缘处理，壳体材料选用阻燃级的工程塑料，能满足电气设备的阻燃等级要求，即使内部绕组出现短时过热，也不会出现壳体熔融引燃周边元件的情况。从实际使用的角度出发，这款组件的出线方向和主体长度方向保持同轴，安装后线束可以顺着主体延伸方向布置，不会出现线束弯折半径过小的问题，适配设备内部沿型材走线的布局要求，不需要额外预留线束的弯折空间。在结构细节上，主体侧面的薄型凸台是定位基准，安装时凸台卡入安装位的定位槽内，就能快速确定组件的安装位置，不需要反复调整对齐，能提升装配环节的效率。组件的整体重量控制在较低水平，即使是在薄壁塑料安装位上固定，也不会因为长期承重出现安装位变形的问题。

　　内部的绕组和磁芯部分做了灌封处理，灌封材料填充了壳体内部的空隙，既能提升组件的抗震性能，也能避免粉尘、潮气进入内部影响绝缘性能，适配有一定粉尘、湿度的工业现场使用环境。快插接头的尾部做了线束的密封处理，和线束外皮之间紧密贴合，避免杂物从接头和线束的间隙进入组件内部。不同于常规需要拧螺丝接线的变压器，这款组件采用快插式的连接设计，在设备批量装配时，能大幅减少接线的工时，维护更换时也不需要逐一拆线，直接拔下接头就能替换整个组件，降低现场维护的技术门槛，不需要专业电工就能完成更换操作。在尺寸设计上，主体的截面尺寸控制得比较紧凑，能塞进宽度仅20mm的安装槽内，长度方向可以根据实际的功率需求做调整，当前的结构长度适配中小功率的供电转换需求，能满足传感器、小型控制板卡的供电转换要求。
