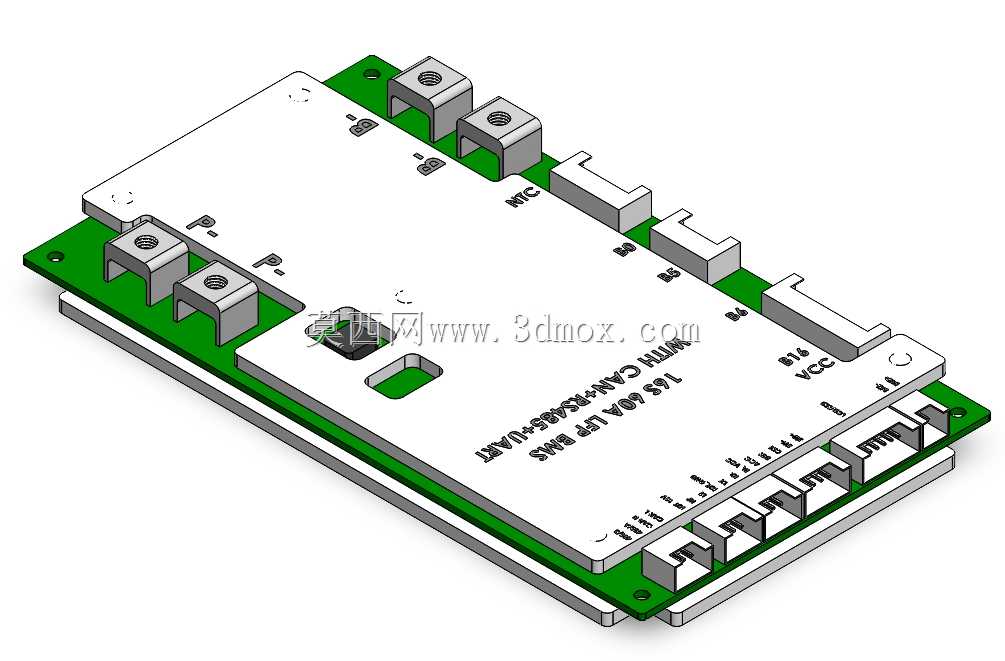

16串60A磷酸铁锂电源管理保护板结构

　　在低压储能、低速电动车、后备电源组的配套电气系统里，磷酸铁锂电池组的充放电管控一直是整套系统可靠性的核心环节，这款适配16串磷酸铁锂体系的大电流保护板，正是针对60A持续工作电流场景开发的管控核心部件。从实际落地场景看，它可以覆盖家庭储能柜的电池组管控、低速电动四轮车的电池保护、通信基站后备磷酸铁锂电池组的状态管控，还有小型离网光伏储能系统的电池端管理，这些场景普遍要求保护板能在长时间充放电工况下稳定工作，同时具备对外通讯能力，方便上层主控系统实时获取电池组状态。

　　从功能设计层面看，这款保护板首先覆盖了磷酸铁锂电池组全生命周期的核心保护逻辑：单体过压保护、单体欠压保护、整组过流保护、充放电过温保护、短路瞬时保护，所有保护阈值都匹配磷酸铁锂3.2V标称体系的特性，不会出现阈值偏移导致的保护误动作或者保护滞后。区别于常规无通讯的简易保护板，这款板载集成了CAN与RS485两路通讯接口，CAN接口适配车载、储能柜内部的高速总线通讯需求，传输延迟低抗干扰能力强，RS485接口则适配工业场景下的长距离通讯需求，可以直接对接上位机监控系统，实时上传每一串电芯的电压、整组电流、板载温度采样点的数值，也能接收上层系统下发的充放电管控指令。

　　结构设计上，整块板采用多层PCB布局，功率回路与信号采样回路做了物理分隔，大电流走线路径做了加宽铺铜处理，配合外接的铜质接线端子，能承载60A持续电流的通断需求，接线端子的排布按照电池组串接顺序依次排列，生产接线时可以顺着电芯串接顺序依次接线，减少走线交叉带来的干扰与装配失误。功率MOS管阵列布置在板边位置，贴合安装面时可以借助设备壳体的金属面辅助散热，不需要额外加装体积庞大的散热片就能满足持续大电流工况下的温升要求，采样线接插件采用带锁扣的卧式接插件，设备运行过程中出现振动也不会出现接插件松脱的问题。

　　安装边界方面，整块板的外形为规则矩形，四个角预留了标准安装孔位，安装孔的间距匹配常规储能电池包内部的安装凸台尺寸，不需要额外做安装转接件就能直接固定，板上最高的元件就是接线端子座，整体安装高度控制在较低范围，适配电池包内部紧凑的安装空间，不会和上层的电芯固定支架产生空间干涉。接口排布上，功率接线端子全部布置在板的长边一侧，通讯接口与采样接插件布置在另一侧，装配时功率线与信号线可以分开走线，进一步降低大电流通断时对采样信号的电磁干扰。

　　从实际工程选型的角度看，这款保护板的结构设计充分考虑了量产装配的便利性，所有接插件都采用行业通用规格，不需要定制特殊接插件就能完成整机组装，板载的采样回路做了阻抗匹配设计，每一串电芯的电压采样误差控制在极小范围内，不会因为采样偏差导致单体电压判断失准，进而影响整组电池的可用容量。在短路保护的响应逻辑上，采用硬件触发加软件校验的双重机制，既可以在短路发生的瞬间快速切断回路，也能避免瞬时电流尖峰导致的误保护，适配电机类负载启动时的大电流冲击特性，不会出现设备启动时保护板误触发断开的问题。温度采样点覆盖了功率MOS区域、接线端子区域两个核心发热位置，能实时监测板上的最高温升，当温度超过设定阈值时自动限制充放电电流，避免长期高温工作导致的元件寿命衰减。
