5V2A输出USB转TTL串行信号转换板结构

　　在嵌入式开发、工控设备调试、小型智能硬件量产测试的现场场景里，这类串口转换板是连接上位机与下位机控制板的核心转接部件，很多现场调试人员都遇到过旧款转换板供电不足、串口电平不匹配导致的通讯丢包问题，这款带5V2A输出能力的转换板，就是针对这类实际痛点做的结构优化设计。从实际使用场景来看，它不需要额外外接供电模块，单USB接口接入上位机后，既可以完成TTL电平的串口信号透传，还能直接给外接的小型传感器、单片机最小系统板提供稳定的5V2A直流供电，省去了现场调试时额外排布供电线路的麻烦，在产线工装测试工位上，这类集成供电的转换板能减少工位上的线缆数量，降低接线错误率。

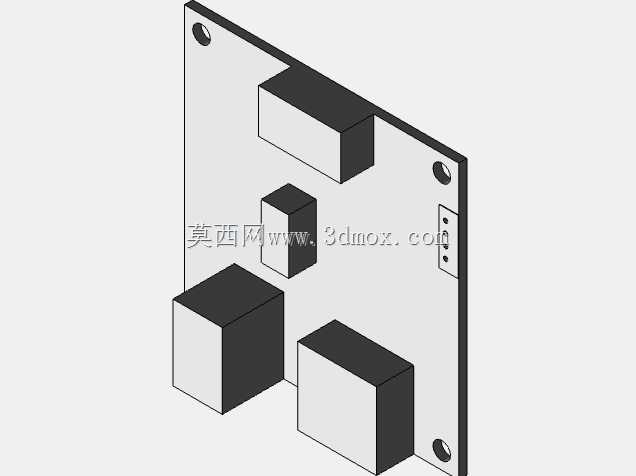

　　从结构设计思路上看，板体采用矩形平板式布局，四个角预留了标准安装孔位，既可以通过铜柱固定在工装台的亚克力安装板上，也能直接用螺丝固定在设备壳体的内部预留柱位上，安装孔的位置避开了板上所有的高元件区域，不会出现螺丝顶到元件导致短路的问题。板上的元件排布做了分区处理，电源处理相关的功率元件集中布置在板体一侧，信号转换的芯片与接口元件布置在另一侧，功率元件与信号元件之间预留了足够的爬电距离，避免电源部分的纹波干扰串口信号的传输稳定性，USB接口布置在板体的边缘位置，插入数据线时不会和周边的固定结构产生干涉，TTL排针接口采用标准2.54mm间距设计，可以直接插接杜邦线，也可以根据需求焊接卧式排针适配不同的安装空间。

　　从安装边界尺寸来看，板体的整体厚度控制在常规PCB加最高元件的总厚度范围内，最高的元件是电源处理部分的电感与电容，高度不超过12mm，在嵌入式设备内部安装时，只需要预留15mm的垂直安装空间就可以顺利装入，不会和设备内部的其他结构件产生空间冲突。在实际功能实现上，板载的电源转换回路可以将USB接口输入的5V电源做稳压处理，输出稳定的5V2A直流电源，带载能力足以覆盖绝大多数小型单片机系统、串口传感器的供电需求，信号转换部分支持标准的TTL电平串口通讯，波特率覆盖常用的9600到115200区间，能够适配绝大多数工控场景下的串口调试需求。

　　结构设计上还考虑了日常使用的耐用性，板体边缘做了圆角处理，避免安装时划手，接口部分的焊盘做了加大处理，频繁插拔数据线也不容易出现焊盘脱落的问题，四个安装孔周围做了露铜加固，多次拆装螺丝也不会导致PCB基材破损。在做三维建模的时候，所有元件的高度、安装孔的位置、接口的伸出尺寸都严格按照实际物料的尺寸做1:1还原，不管是做设备内部的结构干涉检查，还是做工装夹具的设计，都可以直接调用这个模型做装配验证，不需要再反复测量实物尺寸调整结构。很多结构工程师在做小型工控设备的内部布局时，经常会忽略转接板的实际占用空间，导致后期装配时出现线缆弯折半径不足、元件顶到壳体的问题，这个模型把所有元件的外形轮廓、安装孔位、接口位置都做了精准还原，在布局阶段就可以提前预留好足够的安装与操作空间，减少后期改模的成本。
