C型手动螺旋压紧工装夹具结构设计

　　这类C型螺旋压紧夹具，在小批量零件加工、电子元器件装配、变压器绕组工序固定、小型工件焊接定位场景中应用十分广泛，属于手动工装里适配性极强的一类结构。不同于气动、液压夹紧工装需要配套动力源，该夹具完全依靠手动旋拧螺杆实现压紧动作，不需要外接气路、油路管线，在零散工位、临时装配台、外出维修作业场景下都能快速投入使用，没有额外的动力配套成本。

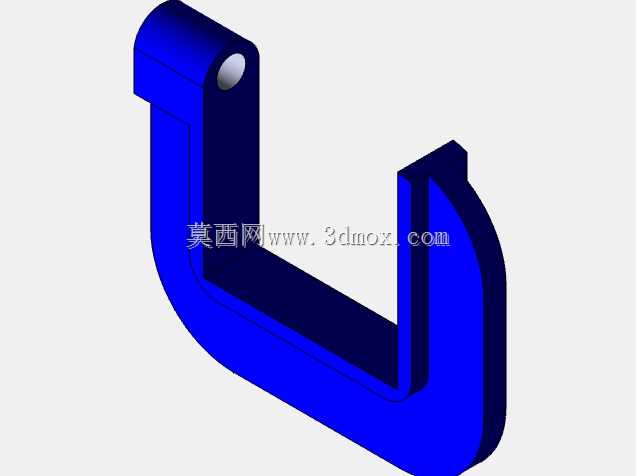

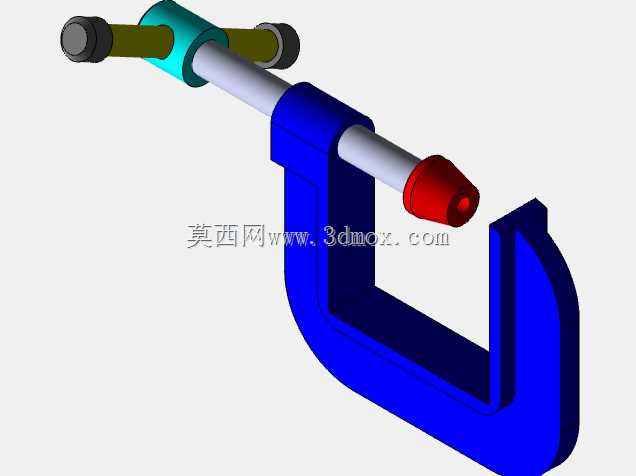

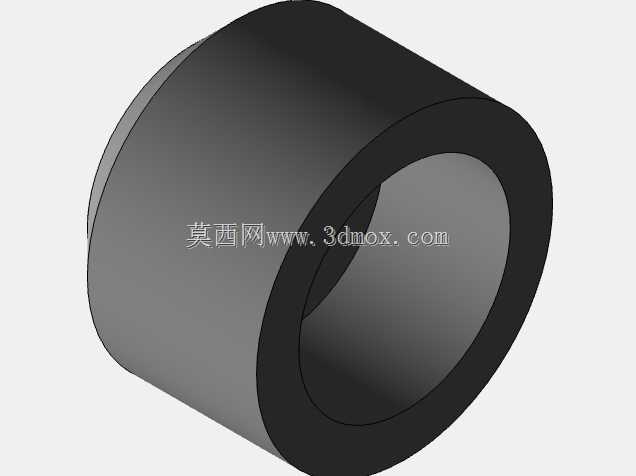

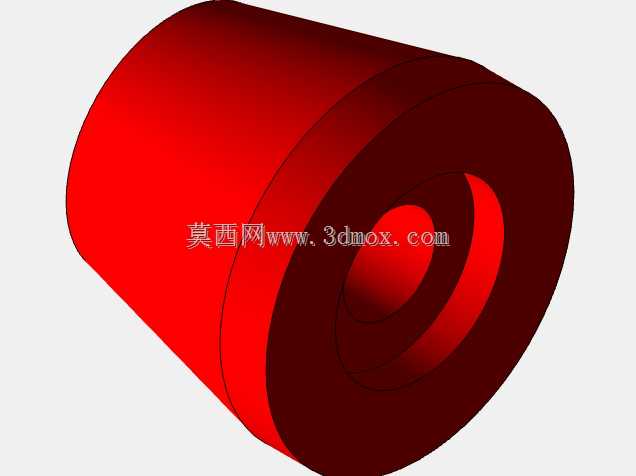

　　从结构功能来看，主体采用C型开口的一体式框架结构，开口空间决定了该夹具可容纳的工件最大厚度，框架本身采用高刚性结构设计，在螺杆施加足够压紧力时不会出现开口张角变形，保证夹紧定位的精度不出现偏移。压紧执行端采用带防滑端头的螺杆结构，螺杆与框架上的螺母套配合，通过螺旋副的增力特性，操作人员只需要施加很小的手动力矩，就能在压头端输出足够大的压紧力，适配不同厚度工件的夹紧需求。压头端采用可转动的红色防滑端头，旋紧过程中压头与工件表面接触后不会随螺杆一同转动，避免刮伤工件表面，同时端头的端面做了防滑纹理处理，压紧后不会出现工件滑移错位的问题。

　　设计过程中首先要确定C型框架的开口深度与开口高度，这两个尺寸直接决定夹具的安装边界与可适配工件范围：开口高度需要覆盖常规待夹紧工件的厚度区间，同时预留足够的螺杆行程余量，避免出现螺杆行程不足无法压紧较薄工件、或是开口高度不够无法放入较厚工件的问题；开口深度则决定了夹具可伸入工件的边缘距离，针对法兰类、板类零件的边缘压紧场景，需要保证开口深度足够覆盖工件的压紧边宽度，避免出现夹点过于靠近边缘导致工件翘起的问题。螺杆的直径选择需要结合额定压紧力计算，保证螺杆在最大压紧力下不会出现弯曲变形，同时螺杆的导程选择兼顾夹紧效率与增力比，导程过小会导致旋紧行程过长影响操作效率，导程过大则会降低螺旋副的增力效果，需要操作人员施加更大的力矩才能达到要求的压紧力。

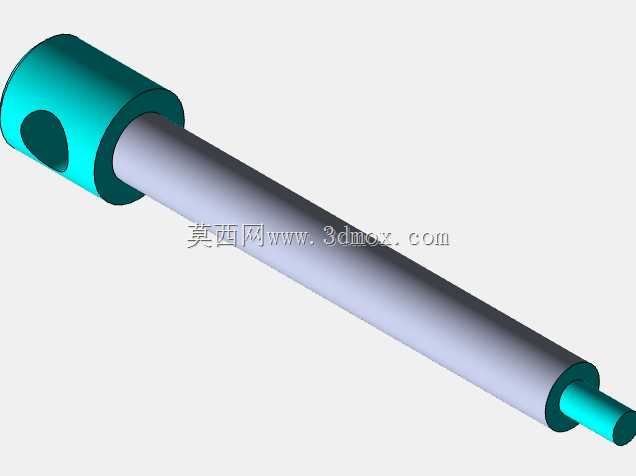

　　框架尾部的横向调节结构，是该夹具区别于普通固定C型夹的核心设计，该结构可以实现压头位置的横向微调，针对工件上压紧点位置不在同一平面、或是需要避让工件表面凸起结构的场景，可以通过横向滑动调节套筒的位置，调整压头的横向落点，不需要整体挪动夹具位置就能对准压紧点，大幅提升了夹具的适配范围。套筒与框架主体之间采用锁紧结构，调整好压头横向位置后可以通过侧部的锁紧螺钉固定套筒位置，避免夹紧过程中套筒滑移导致压头错位。两端的限位结构可以防止套筒滑出框架导轨，保证调节过程的结构可靠性。

　　实际使用过程中，这类夹具的操作逻辑十分简单：先反向旋拧螺杆将压头退到足够位置，将C型开口跨在待夹紧工件与支撑基座上，调整横向套筒位置让压头对准工件的压紧点位，正向旋拧螺杆直到压头接触工件表面，再施加合适的力矩将工件压紧即可，不需要复杂的操作培训，一线装配、加工人员可以快速上手。针对不同材质的工件，还可以更换压头端头的材质，比如压紧漆面工件、软质塑料工件时，可以更换橡胶、尼龙材质的压头端头，避免压伤工件表面；压紧金属毛坯件时则可以更换硬质合金钢端头，提升压头的耐磨使用寿命。

　　从安装适配性来看，该夹具既可以单独作为手持夹具使用，也可以通过C型框架的背部安装孔固定在工作台面上，作为工位固定压紧工装使用，固定后可以重复对同规格工件进行夹紧定位，一致性表现优异。框架主体的结构做了圆角过渡处理，没有尖锐的棱角，避免操作过程中划伤操作人员，符合工装设计的安全要求。螺杆尾部的滚花端头设计，不需要额外配套扳手就能徒手旋拧操作，在需要频繁拆装工件的工位上，操作效率比需要扳手拧紧的螺栓压紧结构高很多。

　　在变压器生产工序中，这类夹具常用来固定铁芯叠片、绕组线圈的临时压紧，在浸漆、烘干工序中保持绕组的压紧状态，避免线圈松散；在小型五金零件焊接工序中，可以快速固定两个待焊接零件的相对位置，不需要复杂的焊接变位工装就能完成定位；在机加工工序的小型零件装夹中，针对台钳无法适配的异形零件，也可以采用这类C型夹具配合工作台压板完成装夹，弥补通用台钳的装夹盲区。
