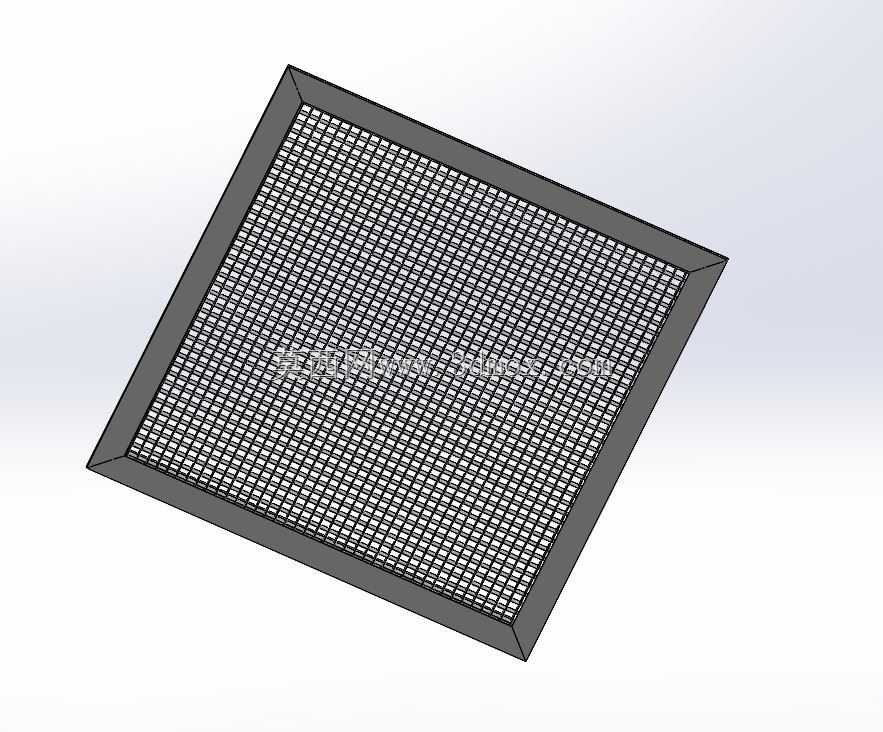

蛋箱空调通风防护方形格栅结构

　　在商用制冷、恒温仓储以及工业空调配套的通风系统里，这类方形格栅的应用场景覆盖极广，从蛋品存储的恒温孵化箱、冷链运输蛋箱的通风口，到工业机柜、空调机组的进出风防护，都需要这类兼顾通流效率与防护能力的格栅结构。很多刚接触结构设计的工程师容易把格栅做的要么通流面积不够导致风阻过大，要么筋条过薄受外力容易变形，要么网格间隙过大起不到防护作用，这款格栅的结构设计刚好平衡了这几个核心矛盾点。

　　从实际用途来看，这类格栅首先承担的是通风通流的核心功能，要保证气流穿过时的阻力尽可能小，避免影响空调或通风系统的换热效率，其次要起到物理防护作用，阻挡外部的杂物、虫鼠或者较大的颗粒物进入设备内部，损坏内部的换热翅片、风机叶轮等精密部件，同时还要兼顾一定的结构强度，在安装、运输以及日常使用过程中，承受轻微的碰撞、按压不会出现变形断裂。

　　从功能特性上拆解，这款格栅采用了等间距的方形网格排布，筋条的宽度与网格的开孔尺寸经过匹配计算，既保证了足够的开孔率，让气流可以顺畅通过，又把单格的尺寸控制在合理范围，不会让过大的异物穿过。外围的边框做了加厚的折边设计，一方面是提升整个格栅的整体刚性，避免大面积的网格结构出现翘曲变形，另一方面折边结构可以直接嵌入对应的安装开口内，不需要额外做复杂的定位结构，安装时直接卡入或者通过边框上的预留孔打螺丝固定即可，安装效率很高。网格的筋条采用了等厚度的均匀设计，在注塑或者钣金加工时，材料的流动性更均匀，不会出现局部缩痕或者应力集中的问题，批量生产时的良率更高。

　　设计思路上，这款格栅没有做多余的造型装饰，完全从工程实用角度出发，首先确定安装边界的尺寸，根据通风口的大小确定格栅的外轮廓尺寸，边框的宽度根据安装时的固定需求来设定，保证固定螺丝的孔位有足够的安装空间，不会因为距离边缘太近导致安装时开裂。然后根据通风量的需求计算需要的总开孔面积，反推网格的间距和筋条的宽度，在保证开孔率满足通风要求的前提下，尽可能提升筋条的结构强度，避免网格受力变形。网格的排布采用正交的横竖筋条垂直交叉结构，相比斜向网格或者六边形网格，正交结构的建模更简单，加工时的模具成本更低，同时筋条交叉处的应力分布更均匀，长期受气流冲击或者温度变化时不容易出现开裂。另外整个格栅的平面度控制在合理范围内，安装后和设备表面贴合紧密，不会出现明显的缝隙影响外观或者防护效果。

　　从外形尺寸与安装边界来看，这类格栅的外轮廓为标准正方形，适配大多数方形的空调通风口、蛋箱通风窗的安装尺寸，边框的厚度和安装面的沉台深度匹配，安装后表面和设备外壳齐平，不会突出或者凹陷过多影响整体外观。安装时可以根据实际使用场景选择卡扣式安装或者螺丝固定，边框背面预留了对应的卡扣位或者螺丝柱位置，不需要二次加工就可以直接装配。网格的筋条高度和边框高度保持一致，整个格栅的背面为平整平面，可以直接贴合在通风口的防尘网或者密封胶条上，保证密封效果，不会出现漏风的情况。在实际选型使用时，只需要核对安装开口的尺寸和需要的通风量，就可以直接选用这类标准格栅，不需要重新开模设计，能够大幅缩短设备的开发周期，降低配套零件的采购成本。

　　很多工程场景里，通风格栅看起来是不起眼的小零件，但如果设计不合理，很容易出现通风不足导致设备散热差、温度控制不达标，或者格栅容易破损导致异物进入设备内部造成故障，这类经过实际验证的格栅结构，在通流效率、结构强度、安装便捷性上都做了平衡，能够适配绝大多数常规的通风防护场景，不管是用在冷链存储的蛋箱通风口，还是工业空调的进出风端，或是电气机柜的散热通风口，都能稳定发挥作用。
