SVBONY SV181牛顿反射望远镜调焦座结构

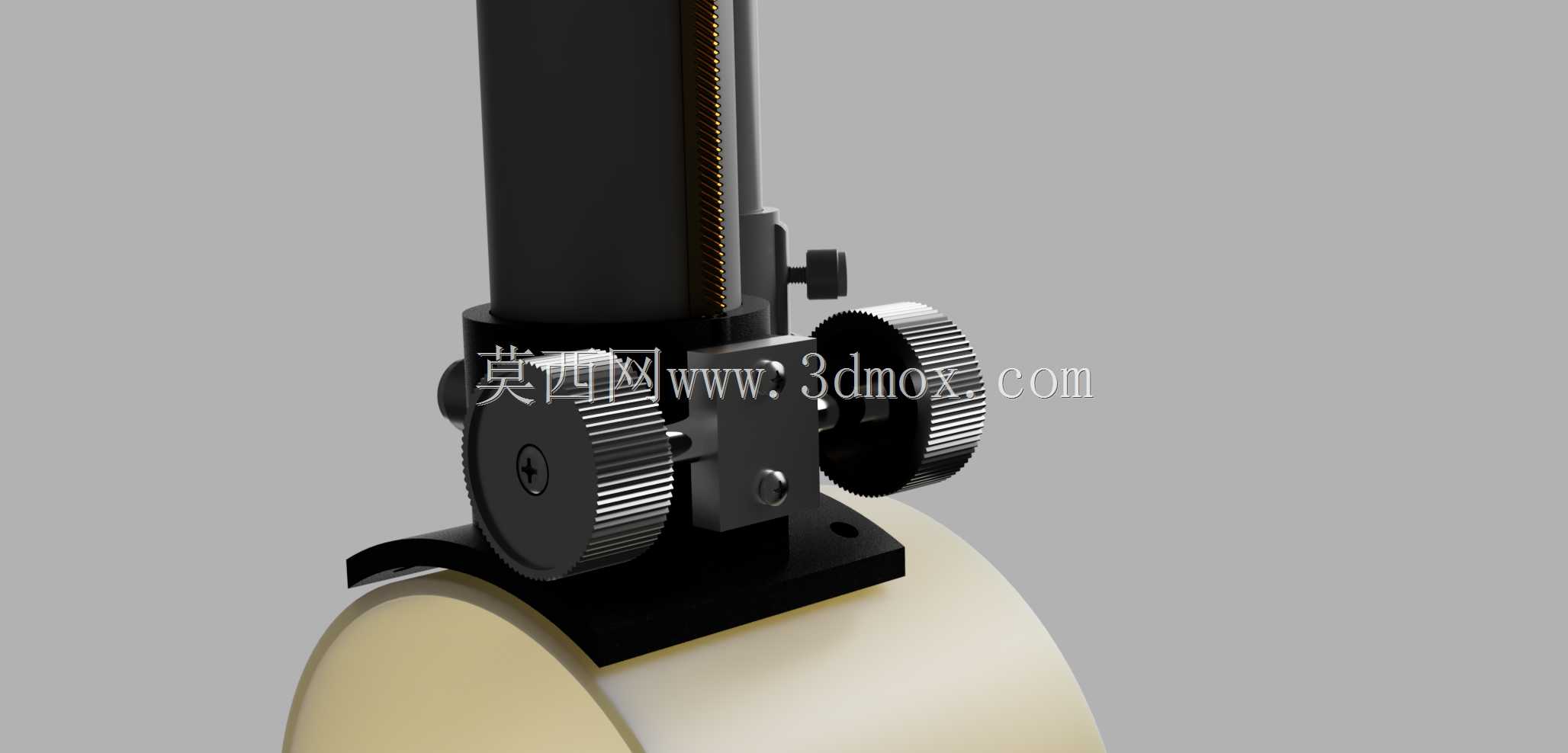

　　在业余天文观测与小型天文设备改装领域，调焦器是连接望远镜主镜与目镜、实现成像清晰度调节的核心功能部件，这款适配牛顿反射式望远镜的调焦结构，日常可覆盖行星观测、深空天体拍摄、目镜切换适配等多类使用场景，不少爱好者自行改装电动调焦、制作电机安装适配结构时，都会以这类调焦座的实体结构作为设计基准。从实际使用功能来看，该调焦座通过侧方的滚花调节旋钮驱动内部齿条齿轮传动结构，带动内筒沿轴向平稳伸缩，以此改变目镜端与主镜焦点的相对位置，实现精准合焦；侧方额外设置的锁紧旋钮，可在合焦完成后锁定内筒位置，避免观测过程中因设备自重、触碰导致的焦点偏移，保障长时间观测或长曝光摄影时的成像稳定性。

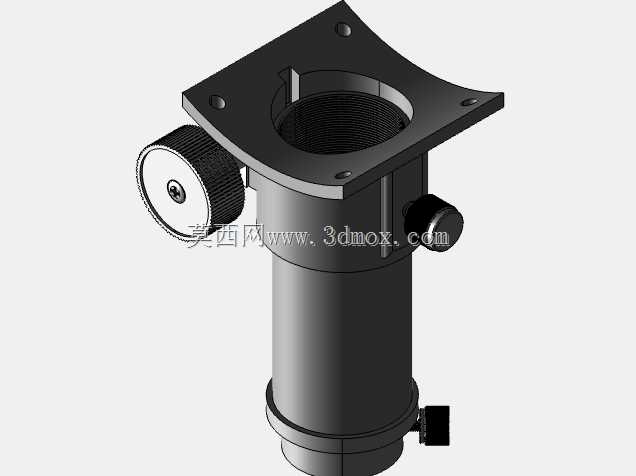

　　从结构设计逻辑来看，顶部的法兰安装面采用弧形切边的四孔固定结构，安装孔位的分布完全匹配主流牛顿反射望远镜镜筒端面的开孔标准，安装时无需额外对镜筒进行大规模打孔改造，可直接通过螺栓完成固定；法兰面中心的内孔设置标准内螺纹，可兼容各类常见规格的天文目镜、滤镜轮、摄影转接环的连接需求，无需额外定制转接配件即可适配多数市面在售的天文观测配件。调焦内筒采用薄壁圆筒式结构，在保障轴向移动直线度的前提下尽可能降低整体自重，避免额外增加镜筒前端的负重导致主镜光轴偏移；调节旋钮采用大直径滚花设计，即使在冬季佩戴薄手套操作时也能获得足够的摩擦力，实现精细的焦点微调，旋钮端面设置的固定螺丝可用于调节齿轮齿条的啮合间隙，长期使用出现磨损松动时，无需拆解整体结构即可完成间隙补偿，消除调焦过程中的空程卡顿问题。

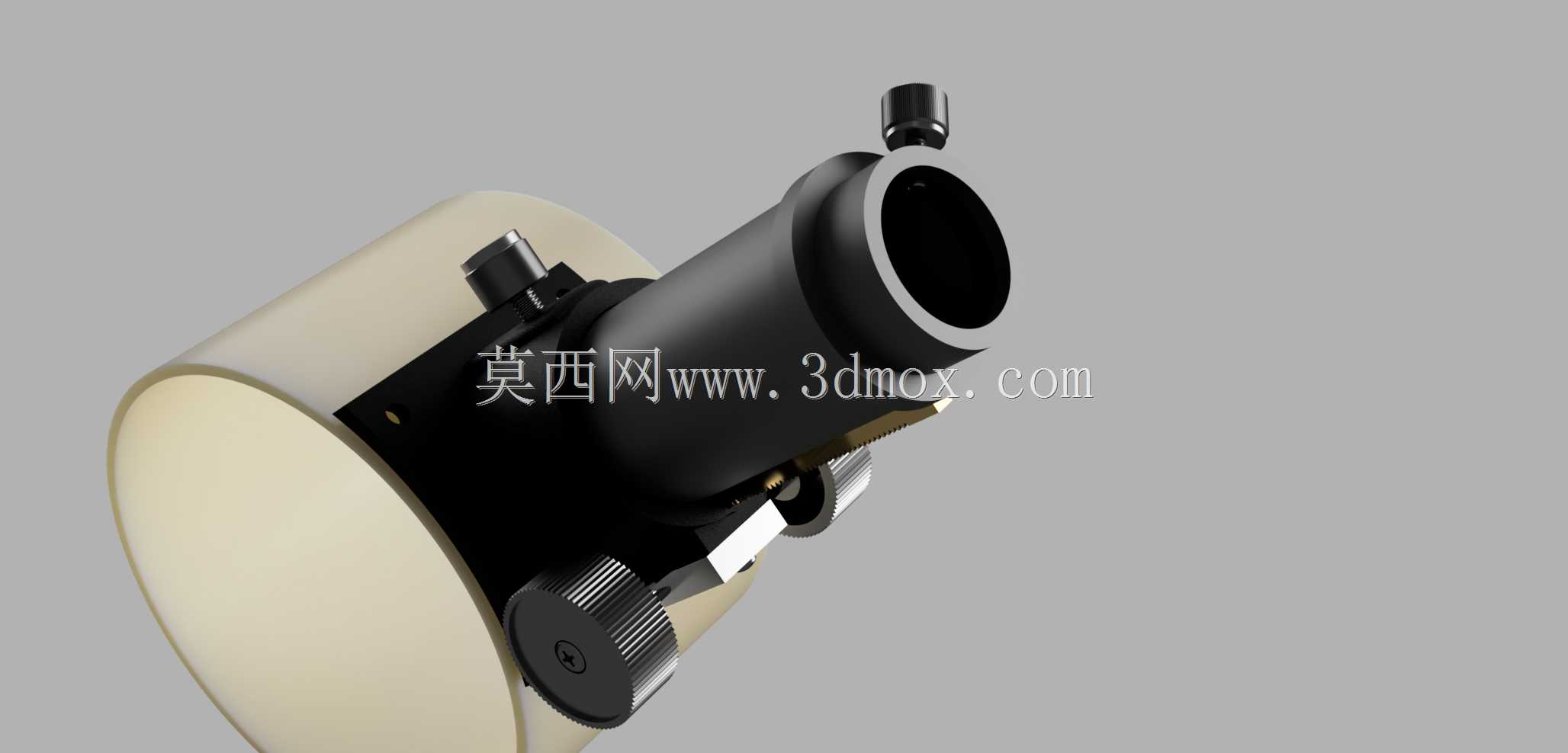

　　从安装边界尺寸来看，该调焦座整体轴向长度适配多数150mm口径以下牛顿反射镜的焦面位置范围，安装后内筒的伸缩行程可覆盖从低倍目镜到高倍行星目镜、再到APS-C画幅相机接环的合焦行程需求，不会出现行程不足无法合焦的问题；顶部法兰的外轮廓尺寸经过优化，安装后不会遮挡镜筒前端的入射光路，避免产生视场暗角；侧方调节旋钮的突出长度控制在合理范围，安装到镜筒后不会与周边的寻星镜支架、导星环等配件产生干涉。

　　在进行相关改装设计时需要注意，该结构的齿条齿轮啮合精度可满足手动观测需求，若要改装电动调焦，需要额外对齿轮副的啮合间隙进行校准，可在调节旋钮的同轴位置加装步进电机支架，通过同步轮或直连方式驱动调焦轴，实现远程电动调焦，适配长时间无人值守的天文摄影需求；内筒的内壁做了消光螺纹处理，可有效减少镜筒内部的杂光反射，提升观测时的成像对比度，这一细节设计在实际观测中可明显降低视场内的杂光光晕，提升暗弱天体的观测效果。
