SmoothStepper控制板防护安装外框结构设计

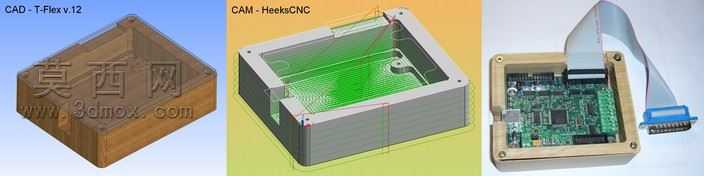

本作品为适配SmoothStepper运动控制板的防护安装外框三维设计，整体采用方正盒式结构建模，建模过程中严格匹配控制板的实际安装尺寸，预留了电路板固定孔位、排线引出开口以及外接接口的避让空间，确保控制板装入后不会出现结构干涉，同时兼顾安装操作的便捷性。外框主体采用围合式盒体结构，侧壁设置均匀的壁厚，既保证壳体的结构强度，避免日常使用中受外力挤压变形损伤内部电路板，又合理控制整体重量，适配小型数控设备的内置安装需求。建模阶段对盒体的边角做了过渡圆角处理，既消除锐边带来的安装划伤风险，也提升了壳体的整体质感，盒盖与盒身的衔接处设计了定位止口结构，保证合盖后对齐精度，避免出现错位偏移，同时在对应位置预留了螺丝安装孔位，可通过标准紧固件实现盒体的牢固锁紧。材质设计上，外框主体可适配木质、工程塑料、铝合金等多种加工材质，渲染阶段分别展示了实木加工、半透明工程塑料打印、金属加工的不同材质效果：实木材质版本呈现温润的木质纹理，适合桌面级小型设备的外露安装；半透明塑料版本可直观观察内部电路板的运行状态，方便调试阶段查看指示灯状态；金属材质版本具备更强的抗干扰与防护能力，适合工业场景下的设备内置安装。设计过程中充分考虑了排线的引出路径，在盒体一侧预留了柔性排线的专用出口，出口处做了圆滑倒角处理，避免排线反复弯折出现外皮破损，同时预留了外接接口的对应开孔，无需拆开盒体即可完成外接线路的插拔操作。内部腔体的尺寸经过精准测算，除容纳控制板本身外，还预留了少量冗余空间，可适配不同厚度的缓冲减震垫，进一步提升设备运行时的抗震性能，避免设备运行振动导致电路板元器件虚接损坏。整体结构设计简洁实用，没有多余的冗余结构，既可以通过3D打印快速制作原型验证，也可以通过传统机加工方式批量生产，能够为SmoothStepper控制板提供可靠的防护与规整的安装载体，适配小型数控雕刻机、运动控制平台等设备的加装使用需求。
