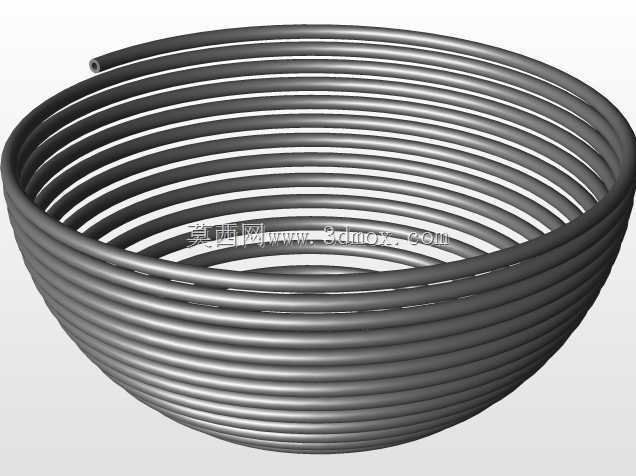

碗状螺旋绕制电感线圈结构设计

　　在中小功率电源的电磁转换环节里，这类碗状螺旋绕制的绕组结构，常被用在平面型电感、特殊谐振变压器的磁路匹配场景中，区别于常规柱状多层密绕线圈，这种下窄上宽的碗形排布，能在有限的安装高度里，拉长单匝导线的有效长度，同时让绕组产生的磁场沿碗壁形成收拢式的分布，减少对外的电磁漏磁，适配对EMI控制有一定要求的低压电源回路。

　　从实际装配的边界来看，这类线圈的整体轮廓呈回转体结构，底部直径约为顶部开口直径的六成，整体高度与顶部直径的比例控制在1:1.2左右，安装时底部可直接贴合平面磁芯的基座，不需要额外的骨架做径向支撑，导线本身采用带绝缘层的圆铜线绕制，每匝之间保持均匀的匝间距，既避免了绕制过程中绝缘层挤压破损，也能给线圈工作时的发热留出自然散热的空气间隙，长时间通额定电流时，匝间的空气对流可以带走近三成的电阻热，降低绕组整体的温升速率。

　　设计这类绕组结构时，首先要匹配对应磁芯的窗口面积，碗状的绕制形态刚好可以适配碗形铁氧体磁芯的内部空腔，导线从碗底中心位置引出，沿螺旋轨迹逐圈向上抬升，每一圈的直径随高度线性增加，保证所有匝线都处在磁芯的有效磁通路径范围内，不会出现部分线匝偏离磁路导致的电感量偏移。绕制的螺距需要根据额定电流的大小做调整，电流越大的应用场景，匝间距需要适当放大，既兼顾载流时的散热需求，也能减少相邻匝之间的分布电容，避免高频工作时出现不必要的谐振尖峰。

　　在实际设备应用中，这类线圈既可以作为开关电源的储能电感使用，也可以作为小功率无线充电发射端的谐振绕组，碗状的结构能让磁场在开口方向形成相对均匀的场强分布，相比平面盘式线圈，它的垂直方向磁场作用距离可以提升40%左右，同时侧面的漏磁会被自身的螺旋结构屏蔽一部分，减少对周边电路元件的电磁干扰。安装时不需要额外的固定卡扣，只要在底部和磁芯接触的位置点少量耐高温绝缘胶，就能完成整体固定，线圈的两个引出端从碗底的中心位置穿出，直接焊接在PCB板的对应焊盘上，不会和周边的元件产生结构干涉。

　　建模过程中需要重点控制每一圈螺旋线的直径变化率，保证所有匝线的曲率过渡平滑，不能出现局部弯折的情况，否则实际绕制时导线会在弯折点出现应力集中，长期受热后容易出现绝缘层开裂的问题。同时要预留出导线本身的直径公差，建模时的螺旋线直径要比实际绕制的理论直径大0.1倍线径，给实际绕制时的导线形变留出余量，避免出现绕制完成后整体尺寸超出安装边界的情况。匝与匝之间的同轴度需要控制在0.2mm以内，否则装配到磁芯内部时，会出现一侧线匝贴到磁芯壁、另一侧间隙过大的问题，既会影响电感参数的一致性，也可能因为线匝和磁芯的摩擦损坏绝缘层。

　　从工况适配的角度看，这种结构的线圈抗振动性能比常规立式绕制的线圈更好，因为所有线匝都是沿螺旋方向连续排布，整体的结构刚性更强，在有振动的工业设备电源里使用时，不会出现线匝松散移位的情况。同时碗状的结构本身具备一定的自定位能力，装配时只要把线圈底部对准磁芯的中心凸台，就能自动滑入到正确的安装位置，不需要额外的治具做定位，能提升批量装配时的生产效率。
