欧标两芯电源接插连接头结构设计

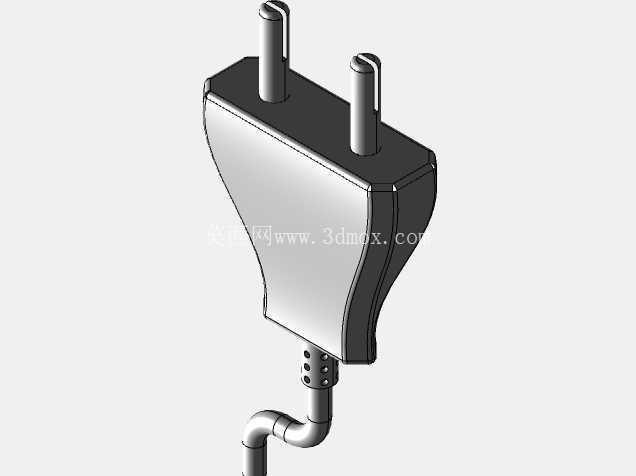

　　这款两芯电源接插件的三维结构设计，核心围绕低压小功率民用、商用电气设备的取电连接需求展开，在日常小家电、桌面办公设备、小型数码供电配件等场景中应用广泛，承担着市电回路与终端用电设备之间的物理连接、电流导通作用，是低压供电链路末端最常见的接插部件之一。

　　从功能特性来看，该接插件采用两圆柱插针的接触结构，适配对应制式的墙面插座、插排接口，插针根部做了限位凸台设计，既可以控制插合深度，避免插针过度插入导致的内部接线端受力，也能在插合到位后形成一定的防松阻力，减少日常使用中因拖拽、晃动导致的接触不良问题。插针与内部导电端子采用压接+铆合的固定方式，可承载常规10A以内的市电电流，满足小功率设备的载流需求，插针表面做了防锈镀层处理，避免长期使用后氧化导致接触电阻升高、接头发热的问题。外壳采用收腰式的流线造型，并非单纯的外观美化，而是充分考虑了人手插拔时的握持受力：收腰位置刚好贴合手指捏持的弧度，插拔时无需过度用力即可完成操作，同时外壳边缘全部做了R角过渡，没有尖锐棱角，避免日常插拔时划伤手部。出线位置采用了弯角式的线尾防护结构，相比直出线结构，更适配桌面、墙面等插座位靠近障碍物的使用场景，线材从插头侧下方引出，不会因为线材弯折角度过大导致线芯折断，线尾处还设计了多道环形的应力释放槽，当线材受到侧向拉扯、反复弯折时，应力会分散在防护槽的各个位置，不会集中在出线口的线芯固定处，大幅提升线材连接处的耐弯折寿命，常规使用场景下可承受数千次的弯折而不出现线芯断裂的问题。

　　在设计思路上，整个结构优先平衡了使用可靠性与装配便利性：外壳分为上下两个扣合的半壳，内部设置了多道定位筋与卡扣结构，装配时无需额外打胶即可实现上下壳的精准定位与扣合，内部的导电端子、接线部位都设置了对应的限位卡槽，装配时端子可以直接卡入卡槽定位，不会出现装配偏移导致的插针位置偏差、短路风险，上下壳扣合后仅需在尾部打一颗固定螺丝即可完成整体装配，适配自动化产线的快速组装需求，有效控制生产装配的工时成本。内部的载流部件之间设置了绝缘隔离筋，将两个极性的导电端子完全隔开，即使在极端情况下出现接线松脱，也不会造成两极短路的安全隐患，外壳选用具备阻燃特性的绝缘工程塑料，满足电气配件的阻燃等级要求，即使内部出现异常发热，也不会出现外壳起火蔓延的问题。

　　从安装边界与尺寸适配来看，两个圆柱插针的中心距、插针直径、插合长度都严格遵循对应制式插座的尺寸规范，可保证与同制式插座的可靠插合，插合后插针与插座铜套的接触长度满足载流要求，不会出现接触面积不足导致的发热问题。插头整体的厚度、宽度控制在合理范围内，相邻插座位同时使用时不会出现互相干涉的情况，不会占用相邻插座的插接空间。出线口的内孔尺寸适配常规两芯护套线的线径，装配时线材外护套可伸入插头内部3-5mm，通过线尾的压线结构将线材护套牢牢压紧，当线材受到外部拉扯时，拉力会作用在护套层而非内部的线芯连接点，避免拉扯导致线芯脱落、断路的问题。

　　在结构细节处理上，插针的头部做了小圆角导向设计，插接时可以顺利导入插座的插孔内，无需刻意对准即可完成插合，降低日常使用的对位难度。外壳表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，插拔时不易打滑，也能避免使用过程中表面残留指纹、划痕，长期使用仍能保持外观整洁。内部的接线位置预留了足够的空间，方便接线时将线芯弯折整理，不会出现装配时线芯被外壳挤压导致的绝缘皮破损、短路风险。整个结构没有多余的冗余设计，所有造型、结构都服务于实际使用需求与装配需求，在满足电气安全要求、使用可靠性的前提下，尽可能优化结构工艺性，适配大规模量产的加工、装配要求。
