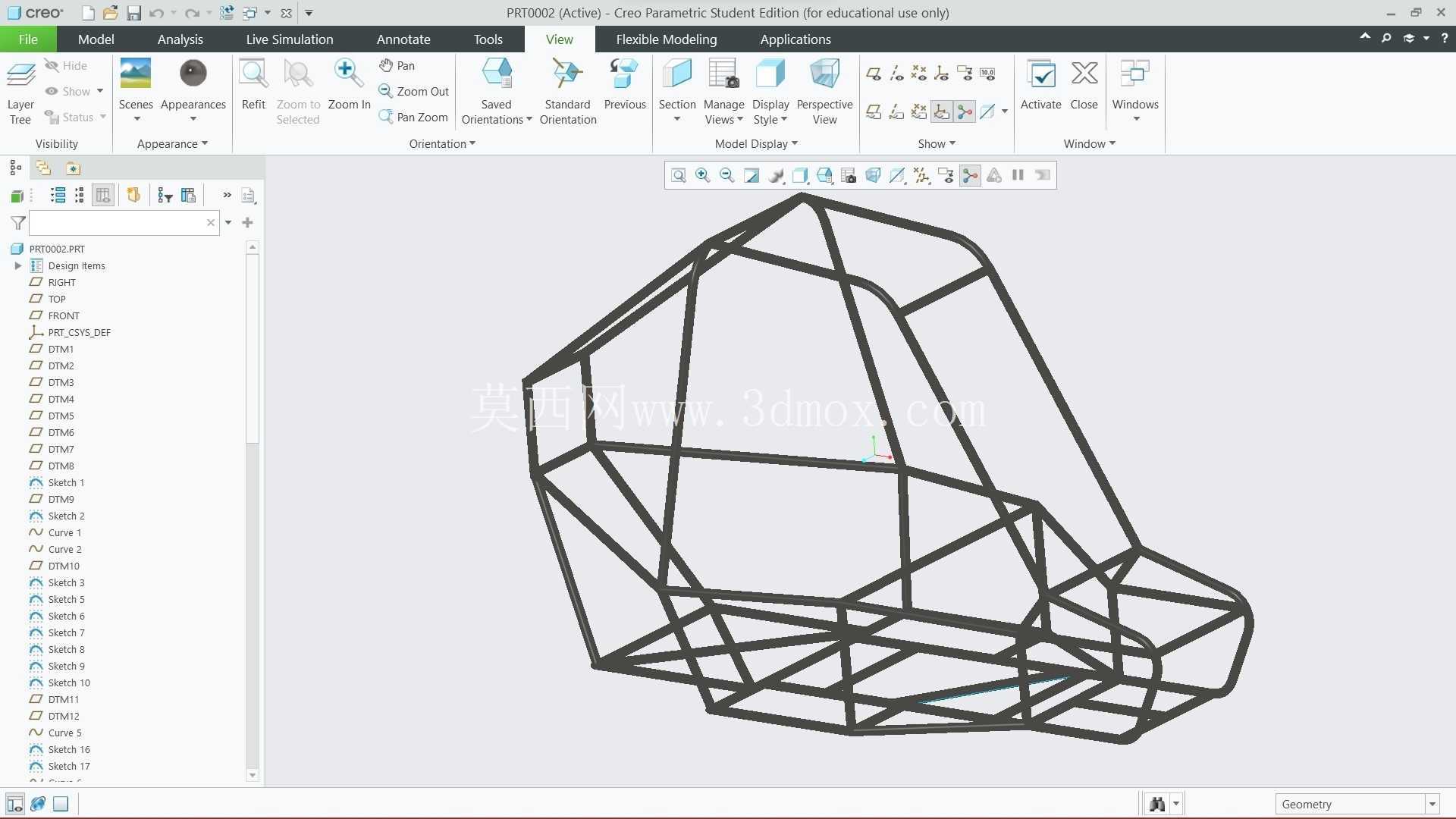

越野车辆管式防滚架结构设计

　　这套管式框架结构主要应用在越野赛车、重度改装越野车以及场地竞技车辆的乘员舱防护场景中，核心作用是在车辆发生翻滚、侧向撞击或者顶部承压时，为舱内人员留出足够的生存空间，避免车身变形直接侵入乘员活动区域。不同于量产车自带的一体式车身加强结构，这类管式防滚架采用离散管材拼接的笼式布局，所有受力节点都通过管材的连续弯折或者相贯焊接实现力的传递，没有额外的拼接补强板带来的重量冗余，在同等防护强度下能把整体自重控制在更低的区间。

　　从结构设计逻辑来看，整个框架的主受力环沿着乘员舱的A柱、B柱以及顶部横梁形成闭合的环形传力路径，底部的横向连接管直接和车辆底盘的主纵梁进行硬连接，把顶部受到的冲击载荷直接分散到底盘的整体结构上，而不是由车身蒙皮或者内饰板承担受力。侧面的斜向支撑管采用三角形稳定布局，在车辆发生侧面碰撞时，斜管会把侧向力分解到前后的主环结构上，避免侧面框架出现大的弯折变形。前伸的连接管一直延伸到防火墙位置，和前舱的加强结构连为一体，在车辆发生正面碰撞伴随翻滚的工况下，能把前舱的撞击力引导到整个笼式框架上，减少乘员舱前部的溃缩量。

　　在实际的安装边界设计上，这套框架的所有底部安装座都对应量产越野车型底盘上的原有安装孔位，不需要对底盘主结构进行额外的打孔或者切割作业，安装座的贴合面完全匹配底盘纵梁的曲面弧度，避免出现安装应力集中的问题。框架的内部轮廓完全避开了乘员佩戴头盔后的头部活动空间，以及方向盘、座椅安全带固定点的操作范围，不会影响正常的驾驶操作，也不会和车内的仪表台、车门内饰板产生运动干涉。顶部的横向管间距控制在合理范围，既能够满足顶部承压时的刚度要求，也不会过多占用车内的头部空间，侧面的管架和车门内板之间预留了足够的间隙，即使车门在碰撞中出现轻微变形，也不会直接挤压到管架结构。

　　从管材的选型适配角度，这套结构的所有弯折位置都采用大圆弧过渡，没有出现锐角弯折的应力集中点，每一段管材的长度都经过受力优化，过长的管段中间会增加斜向支撑减少共振，在车辆行驶过程中不会因为发动机振动或者路面颠簸产生框架异响。主受力环的管材直径和壁厚匹配整车的整备质量，在满足翻滚测试要求的3倍车顶承压标准的前提下，尽可能减少管材的壁厚来降低整体重量，前后连接的斜撑管采用稍小的管径，用来平衡不同方向的受力需求，避免出现局部刚度过大导致的碰撞力无法分散的问题。

　　在实际改装应用场景中，这类管架结构还可以作为其他改装部件的安装基础，比如安全带的多点固定座、车顶射灯的安装支架、内饰防火层的固定点都可以直接焊接在管架上，不需要额外在车身上打孔固定。整个框架的结构对称性良好，左右两侧的受力路径完全一致，在车辆发生不同角度的翻滚时，各个方向的承压能力保持均匀，不会出现某一侧刚度过低先发生变形的情况。底部的连接位置全部设计在底盘的受力梁上，没有任何一个固定点设置在车身薄板位置，避免碰撞时固定点被扯裂导致框架失效。
