L型支架配合圆柱从动件凸轮传动结构

　　在轻工包装、小型自动化送料、电子元器件分选这类需要实现周期性直线往复动作的工位中，这类极简结构的凸轮从动组件应用占比并不低，很多入门级自动化设备的间歇推料、节拍触发动作，都会优先选用这类结构复杂度低、加工装配门槛不高的传动形式，不需要额外配置复杂的导轨滑块组件，仅靠支架本身的开孔约束就能实现从动件的直线运动导向，能大幅降低小型设备的整机物料成本与装配调试周期。

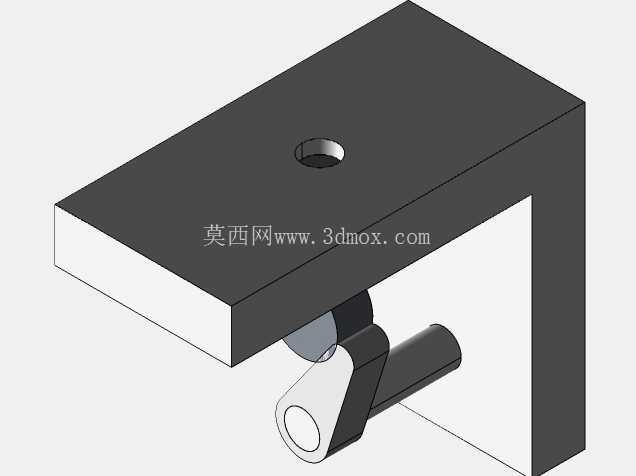

　　从实际功能实现逻辑来看，这套结构核心是通过凸轮轮廓的曲线变化，将输入的旋转运动直接转换为从动圆柱杆的直线往复输出，不需要额外的运动转换中间件。设计阶段首先要确认的是从动件的行程需求，也就是圆柱杆伸出的最大距离与回缩的最小位置，这两个参数直接决定了凸轮轮廓的基圆半径与升程段曲线长度，同时要结合L型支架的安装空间来确定凸轮的安装轴孔位置——支架顶面的开孔就是凸轮转轴的固定位，这个孔的中心到支架竖直立面的距离，必须要大于凸轮基圆半径加上从动件的最大回缩余量，避免凸轮转动过程中与支架立面发生运动干涉。

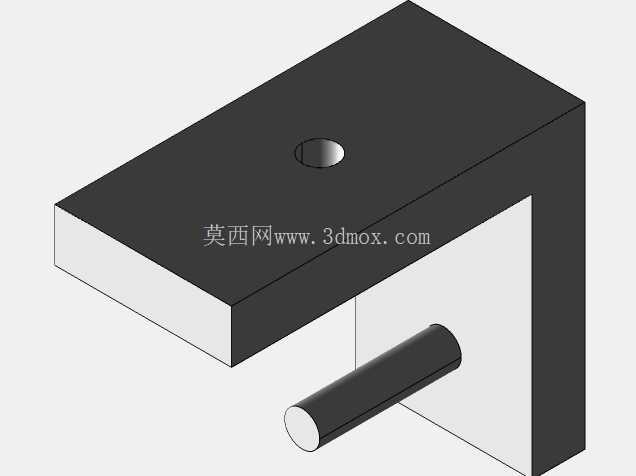

　　结构的安装边界需要结合实际工位的固定需求来调整，L型支架的两个互相垂直的安装面，既可以通过顶面的孔位锁固在设备的水平安装板上，也可以通过竖直立面的安装位固定在设备的立式机架上，适配不同设备的安装空间布局。从动圆柱杆与支架竖直立面的开孔采用间隙配合，配合公差选H8/g7即可满足低速运动场景的导向需求，不需要额外加装直线轴承，因为这类结构通常应用在每分钟往复次数不超过60次的低速轻载场景，杆身与开孔直接接触的磨损量完全能满足设备3年以上的使用寿命要求，如果是负载稍大的场景，可以在开孔位置压入自润滑铜套，进一步降低摩擦阻力与磨损速率。

　　设计过程中需要重点校核两个运动干涉点：一是凸轮转动到最大升程位置时，从动圆柱杆的伸出端不能超出工位预设的动作范围，避免推料过程中碰撞到周边的料道或者检测元件；二是凸轮转动到回程位置时，从动杆的尾端不能完全脱出支架立面的导向孔，至少要保留3到5倍杆径的导向长度，避免杆身出现歪斜卡滞的问题。另外凸轮与顶面转轴的固定方式，优先选用紧定螺钉径向锁固的形式，方便后期调整凸轮的初始安装角度，匹配不同工位的动作节拍相位，不需要重新拆解整个结构就能完成调试。

　　从加工工艺角度来看，这套结构的所有零件都可以采用常规的铣削、车削工艺完成加工，L型支架可以直接用整块铝板或者Q235钢板铣削成型，不需要做复杂的曲面加工，从动圆柱杆直接用标准冷拉圆钢车削端面即可，凸轮部分如果是小批量制作可以用数控铣直接加工轮廓曲线，大批量生产则可以采用冲压成型或者粉末冶金工艺制作，能进一步压低零件的制作成本。在实际装配过程中，只需要保证凸轮转轴与从动圆柱杆的空间垂直度，就能保证整个机构的运行顺畅度，不需要做复杂的装配精度配磨，对一线装配人员的技术要求不高，很适合在小型自动化设备的快速开发项目中应用。

　　这类结构相比带导轨的标准凸轮从动组件，最大的优势就是结构件数量极少，整个机构算上紧固件也不超过5个零件，日常维护只需要定期在从动杆与导向孔的接触位置、凸轮与从动杆的接触端面涂抹少量润滑脂即可，不需要频繁更换易损件，在一些低成本的小型自动化设备、教学演示教具、简易工装夹具的动作单元中，这类结构的实用性远高于复杂的标准传动组件，能够在有限的安装空间内实现稳定的周期性往复动作输出，同时不会占用过多的设备内部空间，给其他功能组件留出足够的布局余量。
