民航客机涡轮风扇发动机叶片组件结构

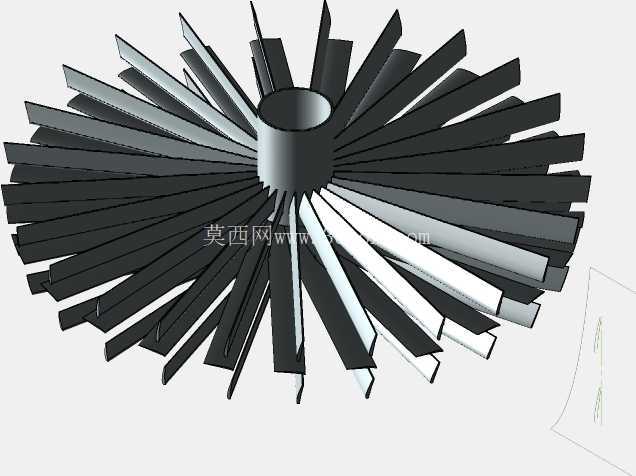

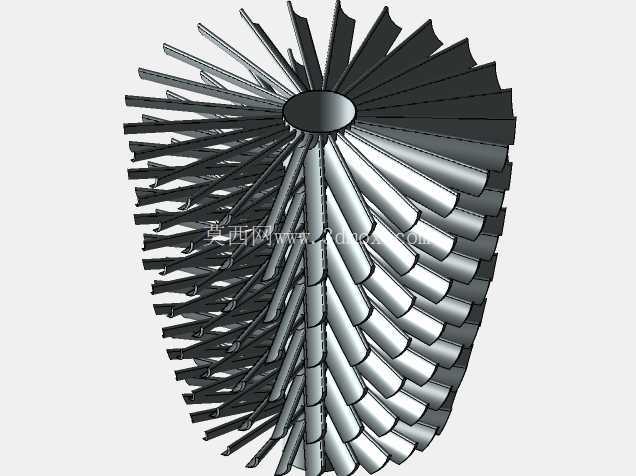

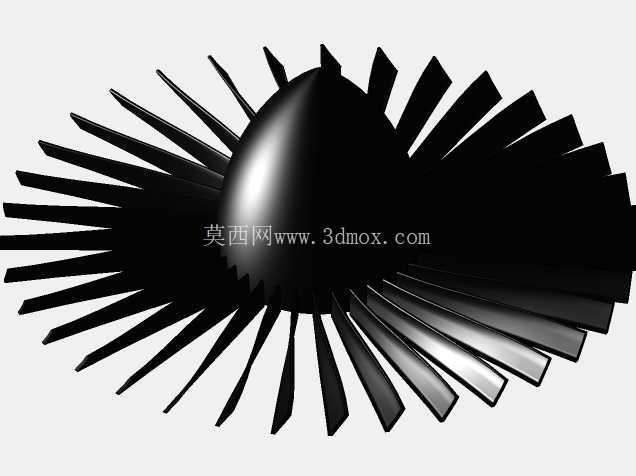

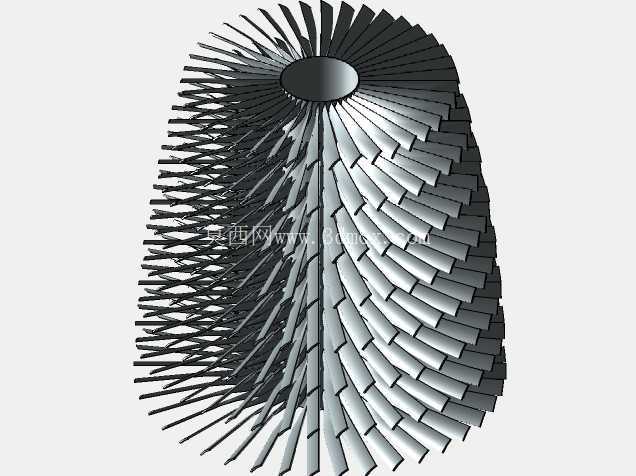

　　航空发动机叶片作为大涵道比涡扇发动机的核心做功部件，直接决定了整机的推进效率与运行可靠性，这类宽弦空心风扇叶片是当前干线民航客机动力系统的主流配置，单级叶片即可承担整台发动机70%以上的推力输出，在万米高空的巡航工况下，叶片需要同时承受离心载荷、气动交变载荷、外来物冲击以及高低温循环带来的复合应力，对结构设计的合理性有着极高要求。从实际应用场景来看，这类叶片组件装配于发动机进气道后方的风扇段，是发动机与外部气流接触的第一级做功部件，地面起飞阶段，叶片需要将吸入的大流量空气进行分流，一部分进入外涵道直接产生推力，另一部分进入核心机参与燃烧做功，巡航阶段则需要维持稳定的气动外形，保证气流在叶栅通道内的流动损失控制在设计阈值内，避免出现气流分离导致的喘振问题。

　　在功能特性层面，该叶片采用了宽弦大扭角的气动设计，叶身从根部到尖部的翼型截面持续变化，根部位移约束区域采用加厚的榫头结构，与轮盘的榫槽进行精密配合，保证高速旋转下的连接可靠性，叶尖区域则针对机匣的间隙设计做了修型，兼顾气动效率与运行安全，避免叶尖与机匣发生碰磨。设计过程中，首先需要明确不同工况下的气动载荷分布，通过流场仿真确定每个截面的翼型参数，再结合离心力作用下的应力分布调整叶身的厚度梯度，尤其是叶片前缘与后缘的曲率过渡，既要满足气动效率要求，也要避免应力集中导致的疲劳失效，同时还要考虑叶片的固有频率，将其与发动机的常用工作转速区间错开，防止发生共振损坏。

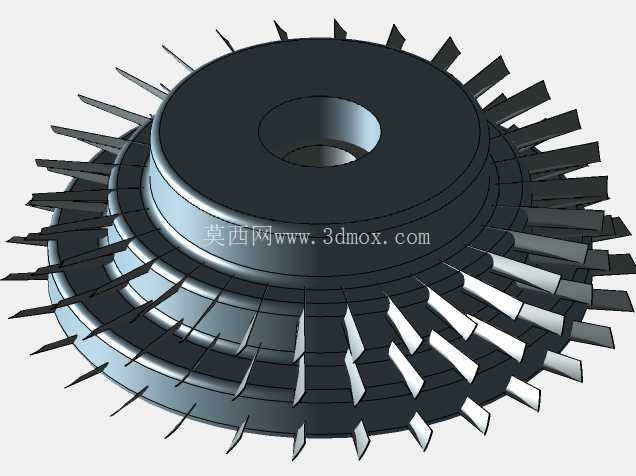

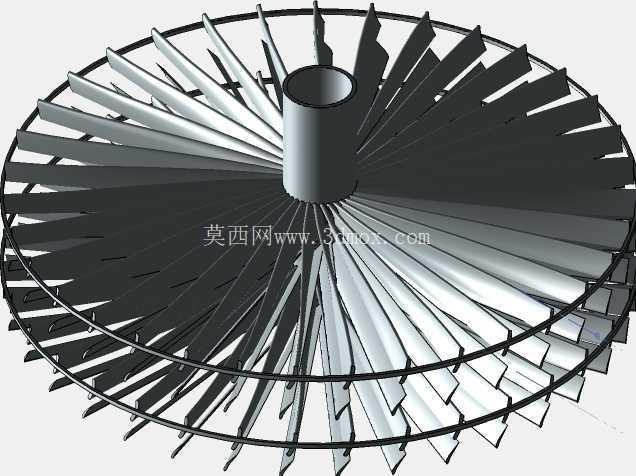

　　从安装边界来看，叶片根部的榫头采用标准的燕尾型配合结构，装配时需要按照编号顺序嵌入轮盘的榫槽内，相邻叶片之间通过叶身的凸肩结构进行相互抵靠，形成整圈的阻尼支撑结构，降低运行过程中的振动幅值，叶片整体的径向高度、安装角偏差都需要控制在极小的公差范围内，否则会导致整级风扇的动平衡超标，引发发动机整机振动超限的问题。实际工程应用中，这类叶片的建模需要严格还原每个截面的翼型坐标，尤其是叶身的扭角变化规律，不能出现曲面的不光顺问题，否则后续的仿真分析与加工编程都会出现偏差，建模时需要先建立叶根到叶尖的多个基准截面，通过曲面放样生成叶身主体，再对前缘、后缘以及榫头过渡区域进行圆角处理，保证所有曲面的曲率连续，避免出现尖锐的应力集中区域。

　　对于结构设计从业者而言，这类叶片的建模过程能够充分体现航空动力部件的设计逻辑，从气动需求到结构强度的平衡，从加工工艺性到装配公差的匹配，每一处结构细节都对应着实际运行中的具体工况要求，没有多余的设计冗余，也不能出现任何结构短板，否则会直接影响整个动力系统的运行安全。在日常的设计参考中，这类全尺寸的叶片模型可以作为航空发动机结构学习的直观载体，帮助设计人员理解叶栅通道的气流组织逻辑、叶片榫头的连接受力特点，以及整级叶片装配后的配合关系，也可以作为同类旋转叶片设计的参考基准，对比不同翼型、不同扭角设计带来的结构特性差异，为后续的同类产品设计积累实际的结构参考数据。
