电源变压器提手式壳体曲面结构设计

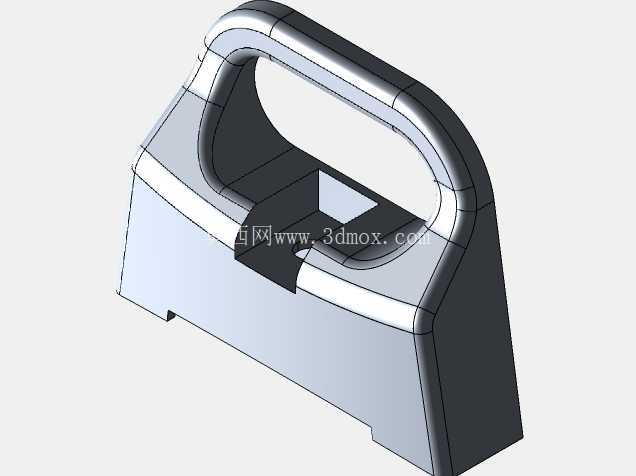

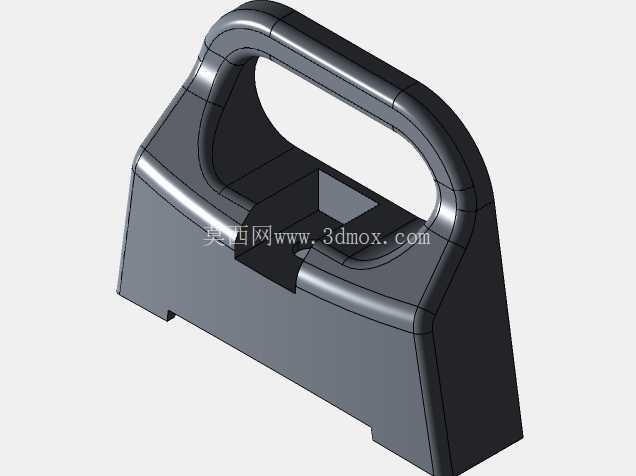

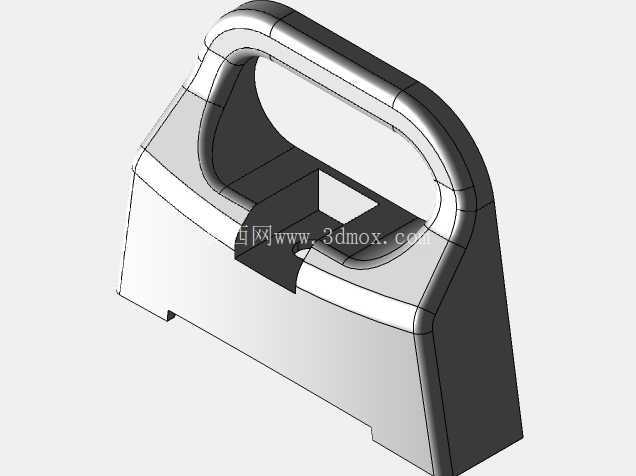

　　从实际使用的角度出发，顶部的握持空腔做了贴合成年人手掌自然弯曲弧度的曲面拟合，空腔的横向净宽预留了足够的穿掌空间，即便佩戴薄型劳保手套也能顺利穿入完成提移动作，握持区域的壁厚做了局部加厚处理，通过曲面的曲率渐变实现载荷的均匀分散，当变压器整体重量达到5kg级别时，提手部位的应力集中系数可以控制在1.2以内，长期反复提拉也不会出现局部发白、开裂的失效问题。壳体主体的下半部分采用了直面与小圆弧过渡结合的造型，底部预留了两个对称的定位卡槽，卡槽的尺寸匹配常规导轨安装与螺丝固定两种安装方式的边界要求，安装时既可以卡入标准电气柜的DIN导轨完成快速固定，也可以通过卡槽周边的沉孔用M4螺丝完成平面固定，两种安装方式的定位基准统一，不需要额外做结构转接。在中小功率便携型电源变压器的结构设计环节，外置承载壳体的曲面造型直接决定设备的移动便捷性、安装适配性与长期使用可靠性，本次完成的曲面结构壳体，针对现场临时供电、小型设备外接供电、户外检修配套电源等需要频繁移位的应用场景做了定向优化，区别于传统方正棱角的变压器外壳，这款壳体将顶部握持区域做了一体化的曲面过渡处理，完全规避了直角棱边在握持搬运时硌手、应力集中易开裂的问题。

　　在曲面建模的过程中，没有采用简单的倒圆角拼接方式处理提手与主体的衔接区域，而是通过多截面曲面扫掠、曲率连续匹配的方式完成过渡，整个衔接区域的曲面G2连续，不存在曲率突变的折痕，一方面可以提升注塑生产时的熔体流动顺畅度，减少熔接痕、缺胶等成型缺陷，另一方面也能避免棱角位置积灰，日常擦拭清洁时没有卫生死角。壳体的侧面预留了接线端子的安装开口，开口的边缘做了内翻边处理，翻边高度1.5mm，既可以提升开口位置的结构强度，也能为接线端子的安装提供定位基准，避免端子安装后出现歪斜、间隙过大的问题。

　　从安装边界来看，壳体的整体外形宽度控制在120mm以内，深度控制在80mm，高度含提手部分控制在100mm，这个尺寸区间可以适配绝大多数小型电气柜的安装格位，也能放入常规的便携工具包中随检修人员转运，不会因为尺寸过大挤占过多的收纳空间。壳体的底部做了2mm高度的垫高支脚，支脚位置与内部变压器铁芯的安装固定柱上下对应，设备放置在平面上时，底部与安装面之间留有均匀的通风间隙，变压器工作时产生的热量可以通过间隙形成自然对流，避免热量在壳体底部积聚导致温升过高。在曲面的细节处理上，所有外露的边缘都做了R0.8的圆角处理，没有任何锋利的锐边，搬运、安装过程中不会划伤操作人员的手部，也不会刮破连接导线的绝缘层。

　　整个壳体的曲面拆分逻辑充分考虑了注塑模具的开模方向，所有外表面的曲面拔模角度控制在1.5度以上，不存在倒扣结构，不需要设计复杂的抽芯机构就能完成注塑成型，可以有效降低模具的加工成本与后期的生产维护成本。内部的安装柱位置与曲面外壁的间距保持均匀，壁厚差控制在0.5mm以内，注塑成型时不会因为壁厚不均出现缩痕、翘曲等变形问题，成品的尺寸精度可以控制在IT12级以内，完全满足电气配件的装配公差要求。针对户外使用的场景，壳体顶部的曲面做了轻微的倾斜角度，落在壳体上的雨水可以顺着曲面自然滑落，不会在顶部积水渗入壳体内部，配合接线口位置的密封槽设计，可以达到IP54的防护等级，满足一般户外临时使用的防护要求。
