钢管车架式越野车辆底盘结构设计

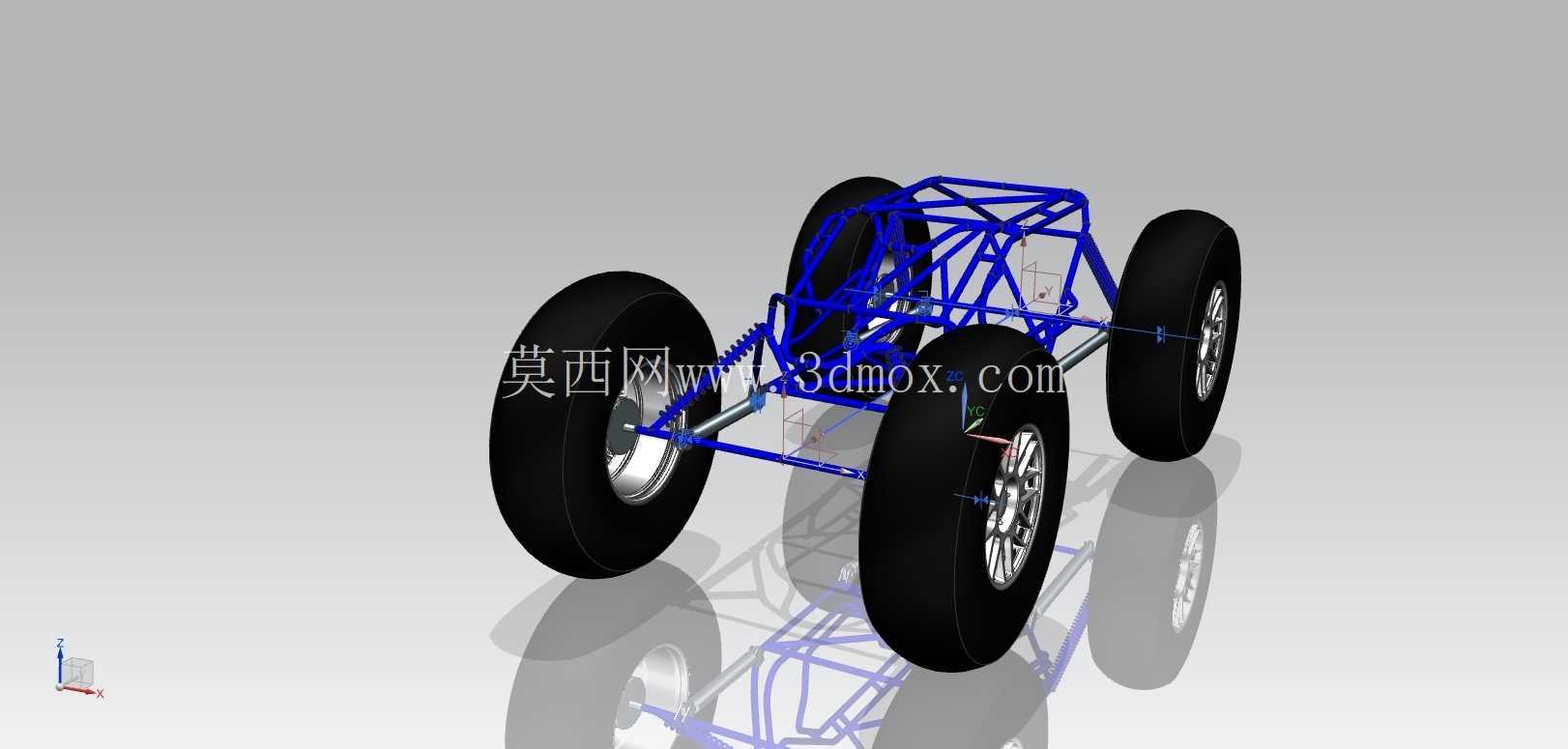

　　这套钢管桁架式越野行走底盘，最初是为户外非铺装路面勘探、林区短途巡检、复杂地形物资转运场景开发的行走承载结构，区别于量产乘用越野车的承载式或冲压车架结构，采用空间钢管桁架布局，核心优势是在控制整备质量的前提下获得更高的扭转刚度，适配大落差起伏路面、碎石坡、浅滩等非硬化路面的行驶需求。从结构设计逻辑来看，车架主体采用冷拔无缝钢管弯制后拼接成型，所有管段的交汇节点都做了相贯线切口处理，保证焊接时的贴合面积，避免应力集中在焊缝端点，这一点和场地越野赛车的车架设计思路同源，但在管架的壁厚选择上做了适配民用作业场景的调整，没有过度追求极致轻量化，而是平衡了抗冲击余量与整体重量，避免在重载穿越时出现管架开裂的问题。

　　行走部分采用四轮独立布局，大尺寸深花纹越野轮胎直接匹配宽幅轮辋，轮胎的扁平比设定偏高，能够在低胎压状态下获得更大的接地面积，降低在松软沙地、泥地的接地比压，减少陷车概率；轮边的连接结构预留了制动器安装位，后期可以根据使用需求加装盘式制动组件，不需要额外对车架端的安装点做二次加工。转向系统的拉杆布局做了防磕碰设计，所有横拉杆的位置都高于车架下沿的最低平面，在通过凸起岩石、树根障碍时，不会首先撞击到转向传动部件，这一点是很多初期越野底盘设计容易忽略的细节——不少原型结构为了追求转向 Ackermann 角度的精准，把拉杆位置设置得过低，实际穿越时很容易被障碍物撞弯导致转向失效。

　　悬架部分的连接点直接集成在钢管车架的对应节点上，没有额外的焊接转接支架，减少了零件数量的同时，也让悬架的受力能够直接传递到整个桁架结构上，避免局部应力过大导致的支架断裂；设计时预留了足够的减震器安装行程，适配长行程螺旋弹簧与液压减震器的安装，能够在车轮遇到垂直方向冲击时，拥有足够的跳动余量，保证四个车轮尽可能贴附地面，减少悬空打滑的情况。从安装边界来看，车架上部的桁架结构预留了动力单元、驾乘位、载物平台的安装孔位，动力单元可以根据使用场景选择后置小排量内燃机或者轮毂电机布局，对应的走线、油路固定点都在管架上做了预留，不需要后期在钢管上焊接额外的固定座；车架的整体宽度控制在窄体越野设备的通行范围内，能够满足林区防火道、山间简易步道的通行宽度要求，轴距设定也兼顾了纵向通过角，避免在过峰顶路面时出现托底卡滞。

　　轮距的设定经过反复校核，在保证侧倾稳定性的前提下，不会因为轮距过宽影响狭窄路段的通过性，轮胎外侧与车架最外侧的间隙预留了足够的泥块甩动空间，避免泥泞路段行驶时泥土卡滞在轮胎与车架之间。在细节设计上，车架前部预留了牵引装置的安装接口，后部也预留了拖挂点位，可以满足自救或者拖挂小型载具的需求；所有钢管的端部都做了封堵处理，避免长期户外使用时管内进水锈蚀，从根源上减少车架内部锈蚀带来的结构强度衰减问题。整个结构没有冗余的装饰性部件，所有管段的布局都同时承担承载与传力的作用，没有为了外观造型添加无功能的结构件，这也让整个底盘的维护便利性大幅提升，任何一个部位的管段如果出现意外变形，都可以单独切割更换，不需要对整个车架做报废处理，非常适合野外作业场景下的快速维修需求。
