90度弯通方形法兰电缆接线接头

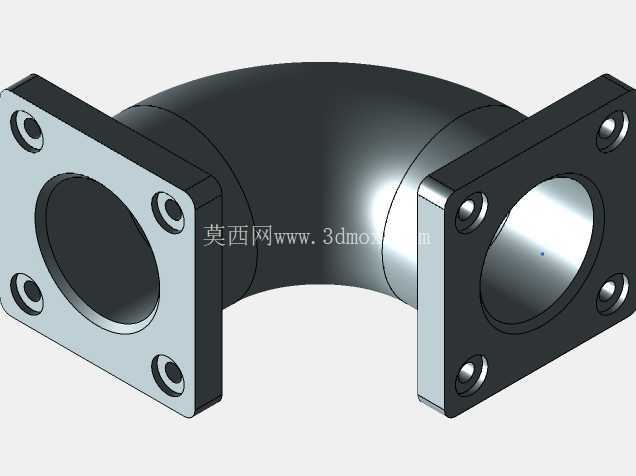

　　这款弯通式电缆接线接头，主要应用在电气柜内部布线、变压器出线端转接、工业设备舱体线缆引接等场景，解决线缆走向需要90度转向、同时需要端面密封固定的布线需求，避免线缆直角弯折造成的线芯损伤、外护层开裂问题，同时通过两端的法兰结构实现与设备舱壁、安装面板的刚性固定，保障线缆连接位置的抗震动性能，在轨道交通车载电气柜、户外箱式变电站、工业自动化生产线的设备分线场景中都有广泛应用。从结构设计来看，接头整体采用90度平滑圆弧弯通结构，弯曲段的内孔曲率经过校核，能够保证穿入线缆时不会出现卡滞，同时弯曲半径满足常规电力电缆、控制电缆的最小弯曲半径要求，避免线缆穿装过程中对外护层的剐蹭，也能减少长期使用过程中线缆在弯折位置的应力集中。

　　两端的安装法兰采用方形结构，每个法兰端面设置四个对称分布的安装沉孔，沉孔的深度与孔径匹配常规的内六角圆柱头安装螺钉，安装时螺钉从法兰外侧穿入，直接固定在设备面板的预制螺纹孔上，不需要额外配置螺母，在狭小的舱内空间也能完成安装操作。法兰与弯通主体的衔接位置设置了定位止口，安装时止口可以嵌入面板的预制开孔内，实现接头的径向定位，避免安装过程中接头偏移，同时止口端面可以搭配密封垫片，实现舱体内部与外部的密封防护，满足户外设备的防尘防水要求。接头的内孔为光滑通孔结构，内壁没有凸起、毛刺等结构，穿线时不会损伤线缆外护层，通孔的通径能够满足对应规格电缆的穿入需求，同时预留了一定的余量，方便后期线缆更换或者追加穿线。

　　从安装边界来看，两端法兰的安装孔中心距按照标准电气安装面板的开孔规格设计，能够直接替换同规格的直通过线接头，不需要对原有设备面板进行二次加工；弯通部分的整体高度经过优化，在满足线缆弯曲半径要求的前提下，尽可能压缩了接头突出面板的尺寸，减少设备内部的空间占用，适合在布线空间紧凑的小型电气柜、机载设备舱内使用。接头的法兰端面与弯通主体的垂直度有严格的公差要求，安装后能够保证法兰端面与安装面板完全贴合，不会出现缝隙，避免灰尘、水汽从安装缝隙进入设备内部。在实际选型使用过程中，这类弯通接头相比直角式硬弯折接头，线缆穿装的阻力更小，后期维护时抽拉线缆也更加顺畅，不会出现线缆卡在接头拐角位置的问题；两端法兰的对称安装孔设计，支持多个方向的安装调整，现场布线时可以根据线缆的实际走向，旋转接头调整弯通的朝向，不需要重新加工安装孔，提升现场安装的灵活性。接头的整体结构没有多余的活动部件，整体刚性好，在设备运行产生持续震动的场景下，不会出现接头松动、线缆移位的问题，能够长期保持稳定的线缆固定与防护效果。

　　在进行三维建模时，弯通部分的曲面过渡需要保证曲率连续，避免出现折线、棱角，否则生产出的实物内壁会存在凸起，穿线时容易刮伤线缆；法兰上的沉孔需要保证同轴度，避免安装时螺钉无法顺利穿入；止口部分的尺寸公差需要控制在合理范围内，既要保证能够顺利嵌入面板开孔，又要避免间隙过大导致密封失效。这类接头在电气布线系统中属于基础的连接配件，虽然结构不复杂，但是尺寸精度、结构细节的设计直接影响现场安装效率与长期使用的可靠性，设计时需要结合实际布线的线缆规格、安装空间、防护等级要求进行参数匹配，不能单纯照搬通用尺寸，否则容易出现安装干涉、穿线不畅、密封失效等实际问题。
