手掌大小手动弹射机构结构设计

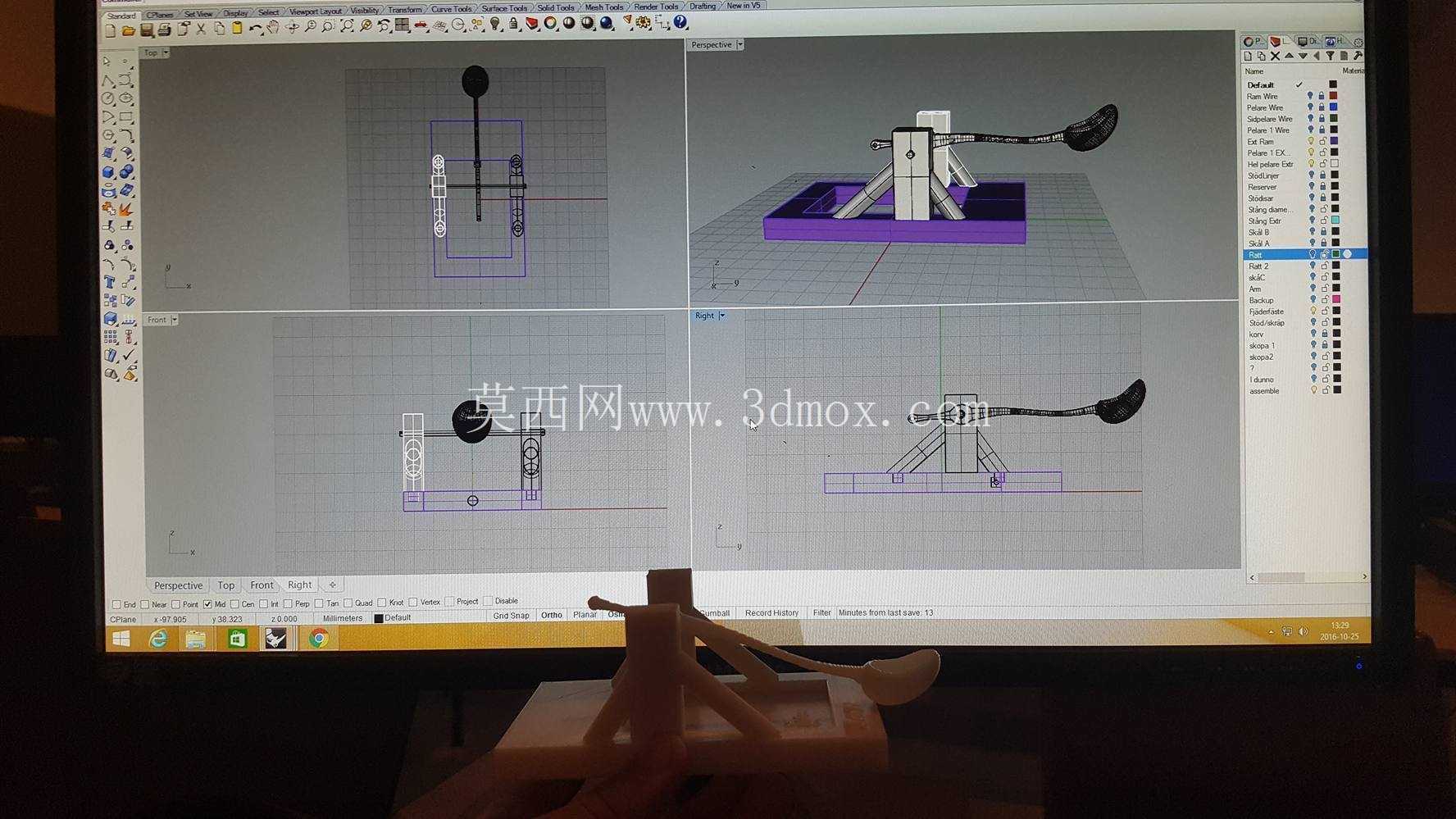

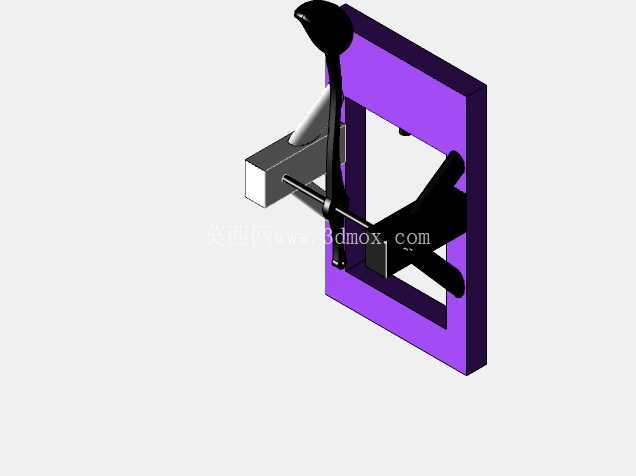

　　这款小型手动弹射机构整体尺寸控制在成年人手掌可握持的范围，整体框架采用一体式框型承载结构，作为整个装置的安装基准，框架上预留了四个对称分布的安装孔位，既可以通过紧固件将整个机构固定在工作台面、试验支架等配套载体上，也可以直接手持操作，适配不同的使用场景。从实际应用场景来看，这类小型弹射机构可用于教学演示中的机械原理展示，直观呈现弹簧储能、触发释放的能量转换过程，也可作为小型物料的定点推送构件，集成在轻载自动化分拣工位中完成轻质小件的短距离抛送，还可适配户外休闲场景的小型弹射玩具改装，替换原有塑料构件提升结构耐用性。

　　功能特性上，整个机构采用弹簧预紧储能的核心原理，承载勺状负载端的长杆构件作为弹射执行件，其运动轨迹被框架上的导向轴完全约束，避免弹射过程中出现偏摆卡滞；触发机构采用拨杆式设计，通过横向布置的锁止块卡合执行杆上的限位槽完成储能状态的保持，拨杆转动到解锁位置时，锁止块在复位小弹簧的作用下快速脱离限位槽，储能主弹簧瞬间释放弹性势能，带动执行杆沿导向方向快速前冲，完成负载的弹射动作。勺状的负载承接端参考了长曲棍球球拍的曲面形态，曲面弧度经过反复调整，能够稳定承托球形、柱形等规则形状的小型负载，同时在弹射瞬间减少负载与承接端的摩擦损耗，保证弹射方向的一致性。

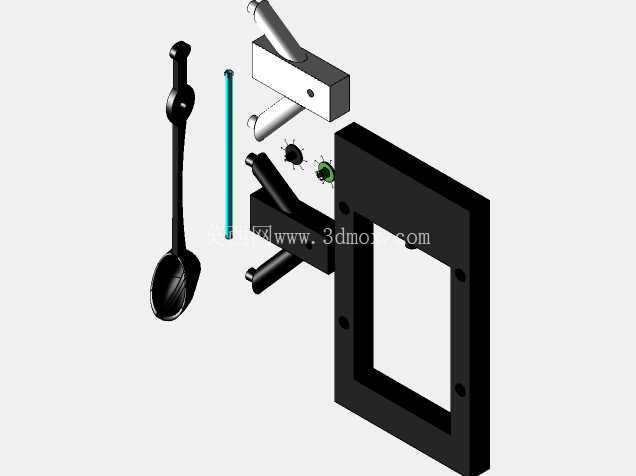

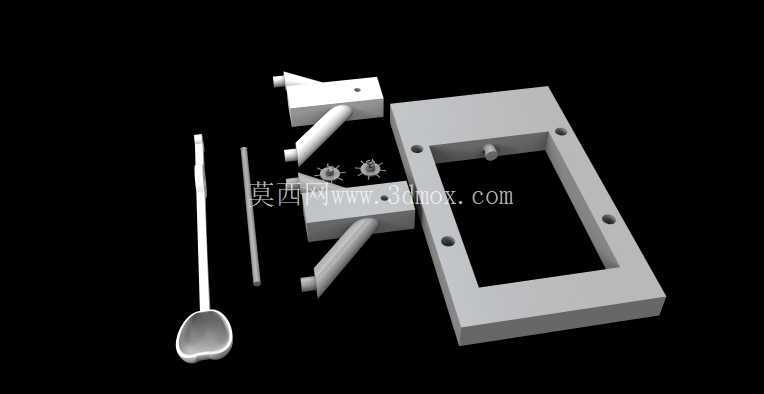

　　设计思路层面，整个机构采用完全拆分的模块化结构，所有构件均可单独拆卸更换，没有采用焊接、粘接等不可拆连接方式，方便后期根据使用需求更换不同刚度的储能弹簧，调整弹射力度；也可以更换不同曲面形态的负载承接端，适配不同形状、重量的弹射负载。导向部件采用光轴配合直线轴承的结构，相比普通的滑槽导向，摩擦阻力更小，触发响应速度更快，多次重复使用后的磨损量也更低，能够保证长期使用下的弹射精度。框架部分采用等厚板材加工而成，框型的中空结构既减轻了整体重量，又为内部的弹簧、锁止构件提供了足够的安装空间，同时避免外部杂物进入机构内部卡滞运动部件。

　　安装边界方面，整个机构的最大外轮廓尺寸控制在长度120mm、宽度80mm、高度150mm范围内，安装孔位的中心距按照标准五金件的安装尺寸设计，可直接适配市面上常见的小型光学平台、铝型材支架的安装孔距，不需要额外加工转接板。手持使用时，框架侧边的凸起结构刚好贴合手掌虎口位置，拨杆的布置位置在拇指自然活动的范围内，单手握持即可完成上膛、触发的全套操作，不需要额外的辅助工具。储能弹簧的预紧行程控制在40mm，既保证了足够的弹射初速度，又不会因为弹簧力过大导致单手操作困难，同时弹簧的预紧力设置在安全阈值内，即使误触发也不会对操作人员造成伤害，符合小型手动机构的安全设计要求。

　　从结构细节来看，所有运动构件的棱边都做了倒圆角处理，避免操作过程中划伤手部；锁止块与执行杆限位槽的接触端面做了斜面设计，上膛时只需要将执行杆向后拉动，锁止块会在斜面的分力作用下自动压缩复位弹簧滑入限位槽，不需要额外操作拨杆即可完成储能锁定，操作流程更加简便。执行杆尾部设置了硬限位结构，当弹簧释放推动执行杆运动到最大行程位置时，尾部的限位凸台会与框架端面接触，避免执行杆在弹簧力作用下脱出导向孔，同时硬限位的接触位置设置了橡胶缓冲垫，减少弹射瞬间的刚性冲击，降低构件之间的碰撞噪音，延长整体使用寿命。
