等径异向三通连接管道结构设计

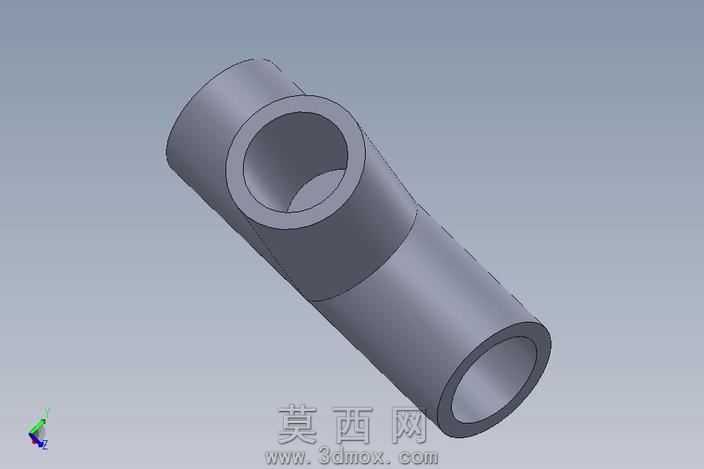

本作品为等径异向三通连接管道，采用三维参数化建模方式完成整体结构搭建，建模过程中以管路流体输送的通用适配需求为核心设计依据，首先确定主管路的通径尺寸与轴向长度，再以主管路中段外壁为基准，垂直于主管路轴向定位支管接口位置，保证支管与主管的内腔完全贯通，无多余结构遮挡流体通行路径。建模阶段严格控制管壁厚度的均匀性，所有内外壁面均保持同轴度公差要求，主管两端与支管外端均预留标准管路对接的配合余量，端口边缘做微小倒角处理，既避免装配过程中锐边划伤密封件，也能引导对接管路快速对位。材质渲染阶段选用工业常用的碳素结构钢哑光材质，还原金属管件的真实质感，表面不添加多余涂装纹理，清晰呈现管件的整体轮廓与接口位置关系，便于使用者直观判断各接口的朝向与连接逻辑。结构设计上，主管与支管的连接位置做圆弧过渡处理，分散管路内部流体压力对连接部位的冲击，降低应力集中带来的结构损坏风险，整体无多余凸起或凹槽结构，外表面光滑规整，既适配常规的卡套、焊接等多种管路连接工艺，也能减少管路外部的积尘与积液，适配多场景下的管路搭建需求。设计过程中充分考虑普通管路之间的适配通用性，所有接口尺寸均参照常规民用与工业管路的通用通径标准设定，无需额外定制转接头即可与同规格常规管道完成对接，可用于给排水、低压气体输送、普通化工流体输送等多种场景的管路分流搭建，整体结构简洁实用，建模特征清晰可编辑，使用者可根据实际使用需求调整通径、壁厚、管路长度等参数，快速衍生出适配不同工况的三通管件模型。
