发动机连杆组件结构三维设计

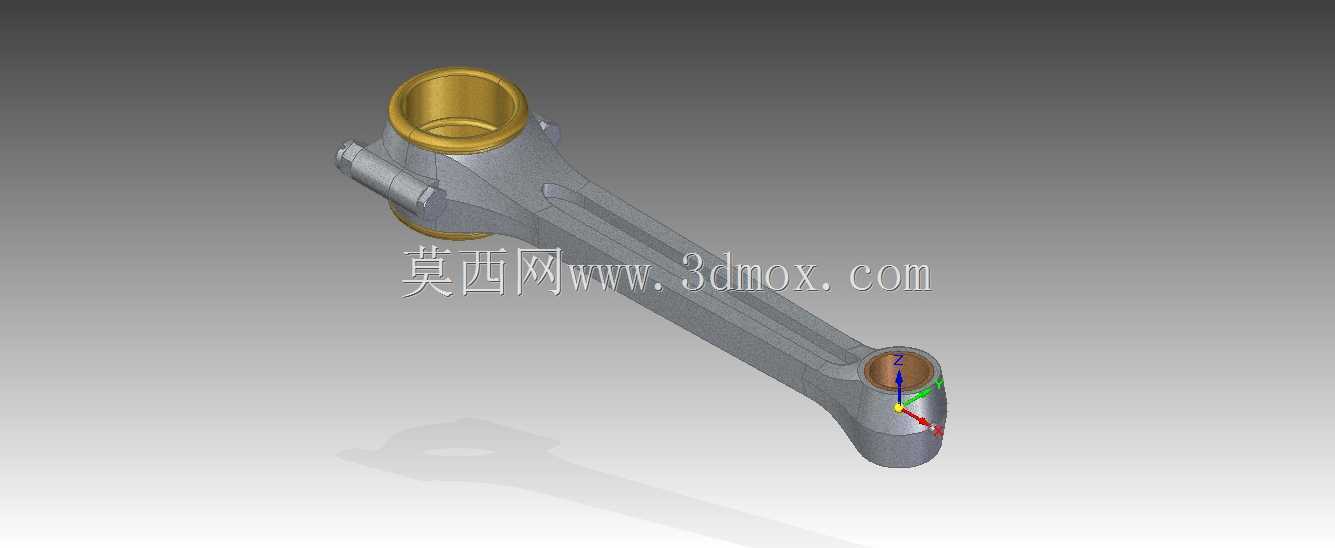

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套连杆组件的三维结构完整还原了实际装机状态下的装配关系，覆盖杆身、大头端盖、轴瓦、连接螺栓、小头衬套等全部配套零件，可直接用于动力总成的运动仿真、受力校核以及装配工艺验证环节。从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、小型空气压缩机以及往复泵类设备，在设备运行过程中需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合作用，因此结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。

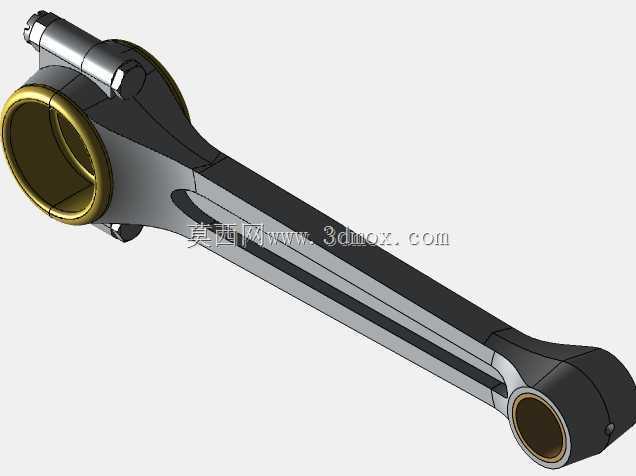

　　设计过程中首先围绕受力传递路径做结构优化，杆身采用变截面工字型结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷冲击；大头端采用剖分式结构，配合定位销与高强度连接螺栓实现与曲轴曲柄销的紧固连接，剖分面设计为斜切口形式，能够在满足曲柄销装配通过性的同时缩小大头端的径向轮廓尺寸，避免曲轴运转过程中与缸体下部发生运动干涉。小头端采用整圆式结构，过盈压入铜基衬套后与活塞销实现铰接配合，衬套内表面设计有储油槽结构，可在压力润滑系统工作时留存润滑油膜，降低活塞销与衬套之间的摩擦磨损。

　　从安装边界维度来看，这套连杆组件的中心距严格匹配对应排量机型的曲柄半径与活塞压缩高度参数，大头端轴瓦的内径公差、圆度圆柱度公差均按照内燃机零部件设计标准设定，装配后与曲柄销的配合间隙控制在合理范围内，既能保证运转时形成稳定润滑油膜，又不会因间隙过大产生冲击异响；小头衬套的内径与活塞销外径采用间隙配合，可适应工作状态下的热膨胀变形量。连接螺栓采用预紧力可控的设计方案，螺栓头与端盖接触面设计有防松防滑结构，避免设备长期交变载荷下出现螺栓松动失效的问题。

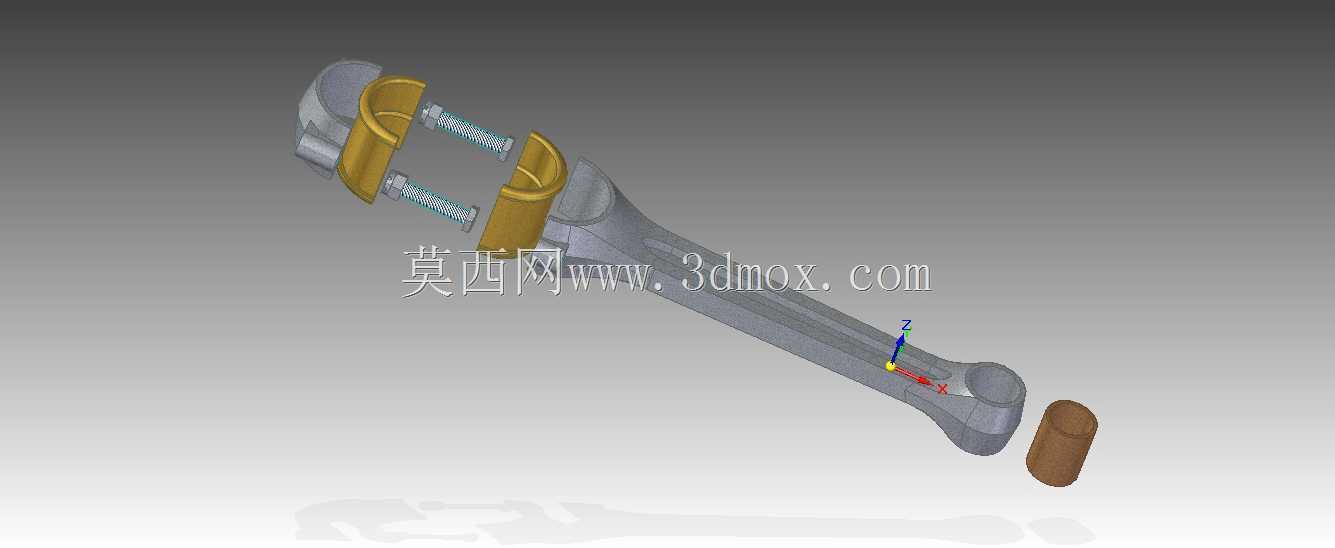

　　在三维建模过程中，所有零件的配合面均做了公差匹配处理，装配约束完全还原实际装机的装配顺序，可直接用于生成爆炸视图指导一线装配作业，也可导入动力学仿真软件完成不同转速工况下的受力分析、疲劳寿命校核。杆身表面的过渡圆角均做了圆滑处理，避免应力集中导致的杆身断裂风险，大头端与杆身的衔接位置做了加强筋结构优化，在不增加整体重量的前提下提升了薄弱位置的结构强度。整套模型的结构细节完全覆盖量产零部件的工艺特征，包括锻造拔模斜度、机加工退刀槽、表面粗糙度要求对应的结构特征，可直接对接后续的工艺编制、工装设计环节，为零部件的试制加工提供准确的三维数模依据。
