车辆保险杠坡道载荷缓冲承载结构设计

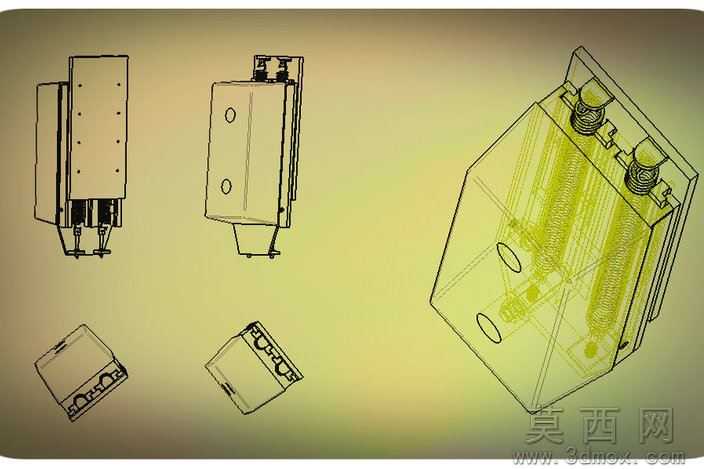

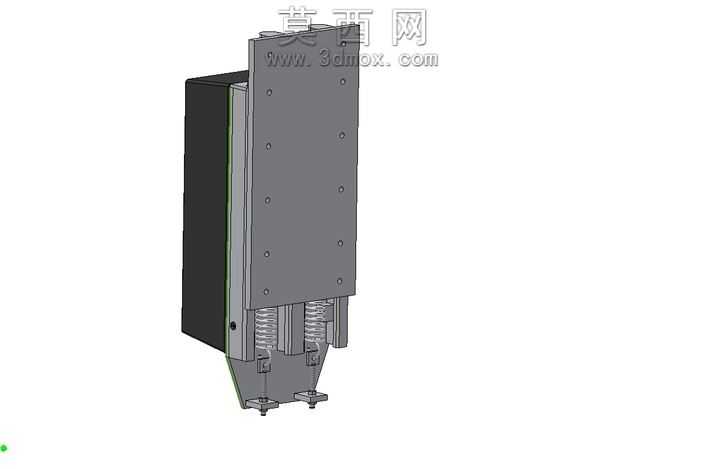

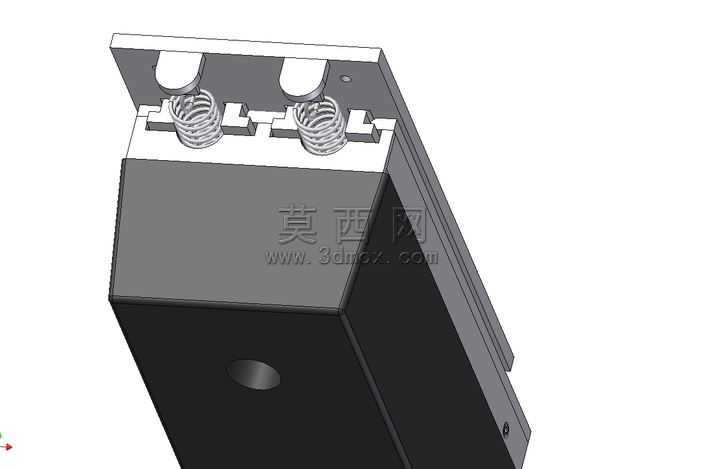

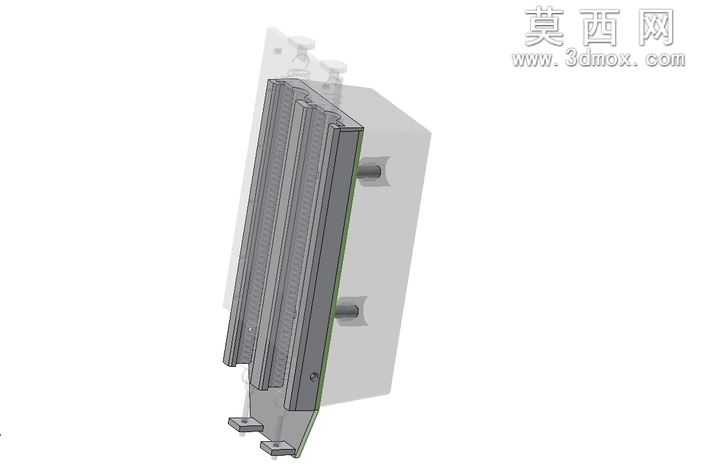

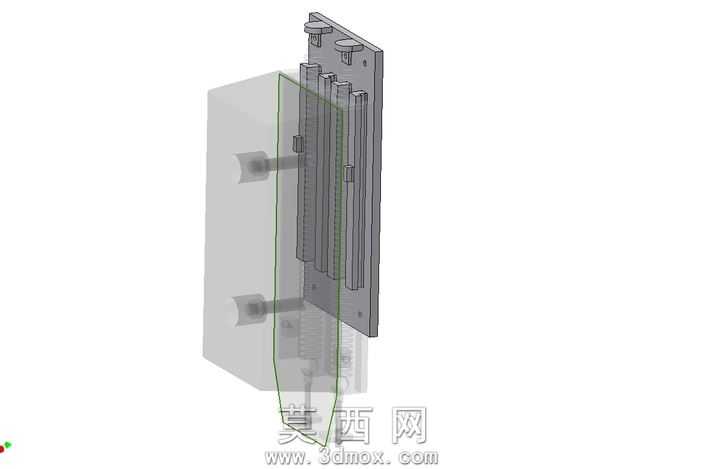

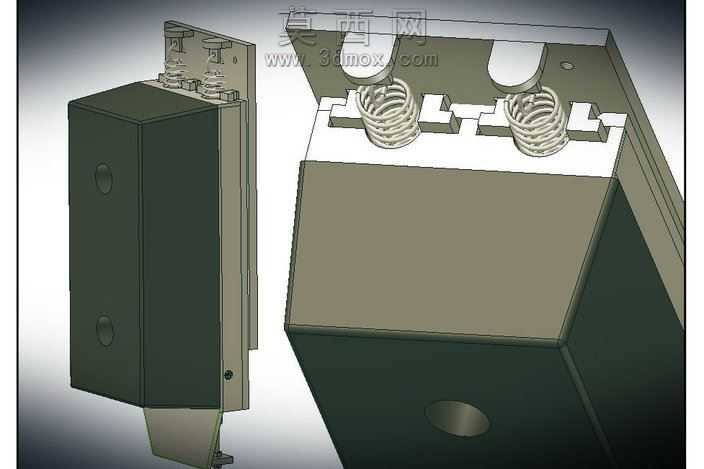

本作品为面向卡车应用场景的保险杠坡道载荷缓冲承载结构，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计装配逻辑，对各组成零件进行独立建模后通过同轴、面重合、间隙配合等装配约束完成整体组装，确保各部件运动逻辑符合实际工况要求。模型整体采用实体建模方式构建，对核心缓冲部件弹簧进行螺旋扫掠特征生成，精准还原弹簧的节距、线径、有效圈数等参数，保证弹簧压缩行程的可视化呈现符合力学运动规律；承载主体结构采用拉伸、切除、倒角等基础特征组合完成，对安装孔位、定位卡槽、接触面等关键结构进行尺寸细化，还原实际加工的工艺特征。渲染阶段采用哑光深灰金属材质模拟主体承载钢结构，搭配金属亮面材质表现弹簧部件，通过环境光遮蔽效果突出结构的分层装配关系，清晰展示内部弹簧的布置位置与外部壳体的配合间隙，同时对剖切展示区域进行材质区分，让内部缓冲腔的结构布局一目了然。结构设计上采用双弹簧对称布置的缓冲方案，外部设置分体式防护壳体，一侧为固定安装基座，设置有对应安装孔位用于与卡车保险杠主体结构连接，另一侧为活动承载块，可沿垂直方向完成直线移动，在承受坡道传递的载荷时，双弹簧同步压缩吸收冲击能量，避免刚性碰撞对保险杠主体造成结构损伤，壳体侧面设置的导向结构可限制活动块的移动轨迹，防止承载过程中出现偏载卡顿的问题。设计思路围绕卡车坡道工况下的保险杠受载需求展开，针对车辆在坡道停靠、低速坡道行驶时保险杠易受额外垂向冲击的问题，通过弹性缓冲结构将刚性冲击转化为弹性形变吸能，在不改变原有保险杠安装接口的前提下实现附加缓冲防护功能，整体结构紧凑，安装维护便捷，可适配多款重载卡车的前保险杠加装需求，建模过程中预留了参数化修改接口，可根据不同车型的载荷需求调整弹簧参数、壳体尺寸与安装孔位，具备较强的适配拓展性。
