3030系列铝框架导轨挤压型材结构

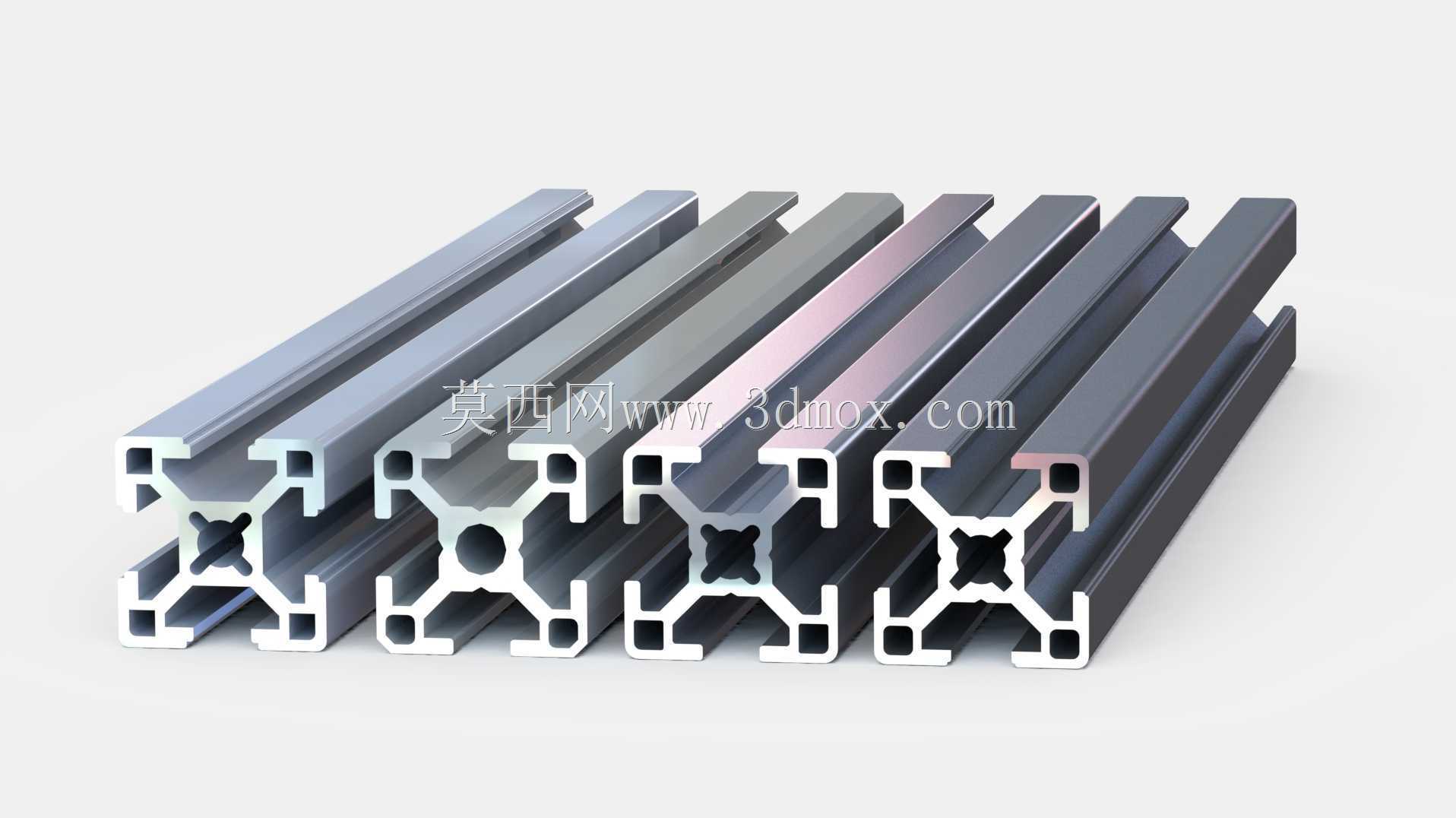

　　3030规格的铝挤压型材在工业装配领域的应用覆盖范围极广，从桌面级小型实验设备机架、自动化产线旁的物料接驳台，到轻型输送线的侧边支撑框架、移动机器人的主体承载结构，都能见到这类截面型材的身影。本次涉及的三款变体截面，均围绕30x30毫米的外轮廓基准做差异化槽型与内部加强筋设计，适配不同载荷等级、不同安装习惯的装配需求。

　　从实际选型的角度看，这类T型槽铝型材的核心优势在于无需焊接即可完成快速装配，所有连接节点都可以通过预置在槽内的T型螺栓、角码、端面连接板完成固定，后期改造调整时只需要松卸对应紧固件即可重新排布结构，不会像焊接钢框架那样出现切割、补焊带来的变形与防腐层破坏问题。三款变体的槽口尺寸均遵循公制工业铝型材的通用标准，可兼容市面上绝大多数标准紧固件、活动铰链、脚轮安装座、板材固定压块等配套配件，不需要单独开模定制连接零件，能大幅缩短非标设备的搭建周期。

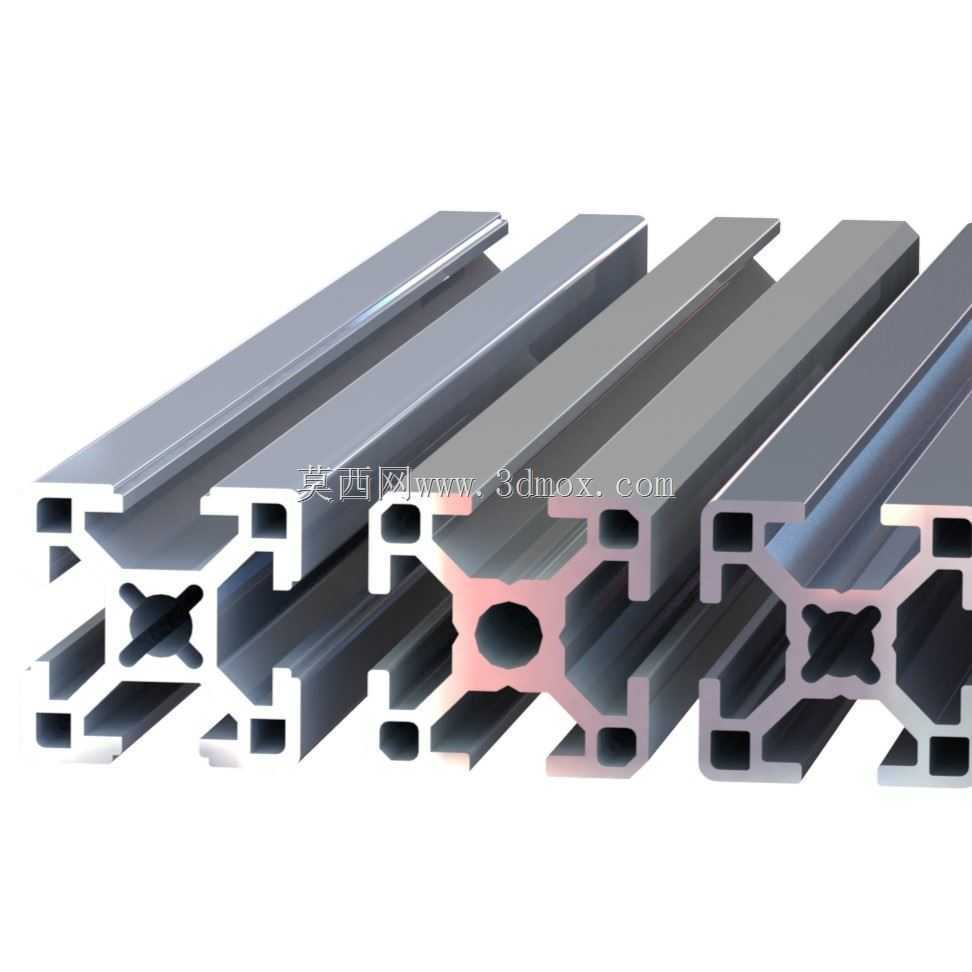

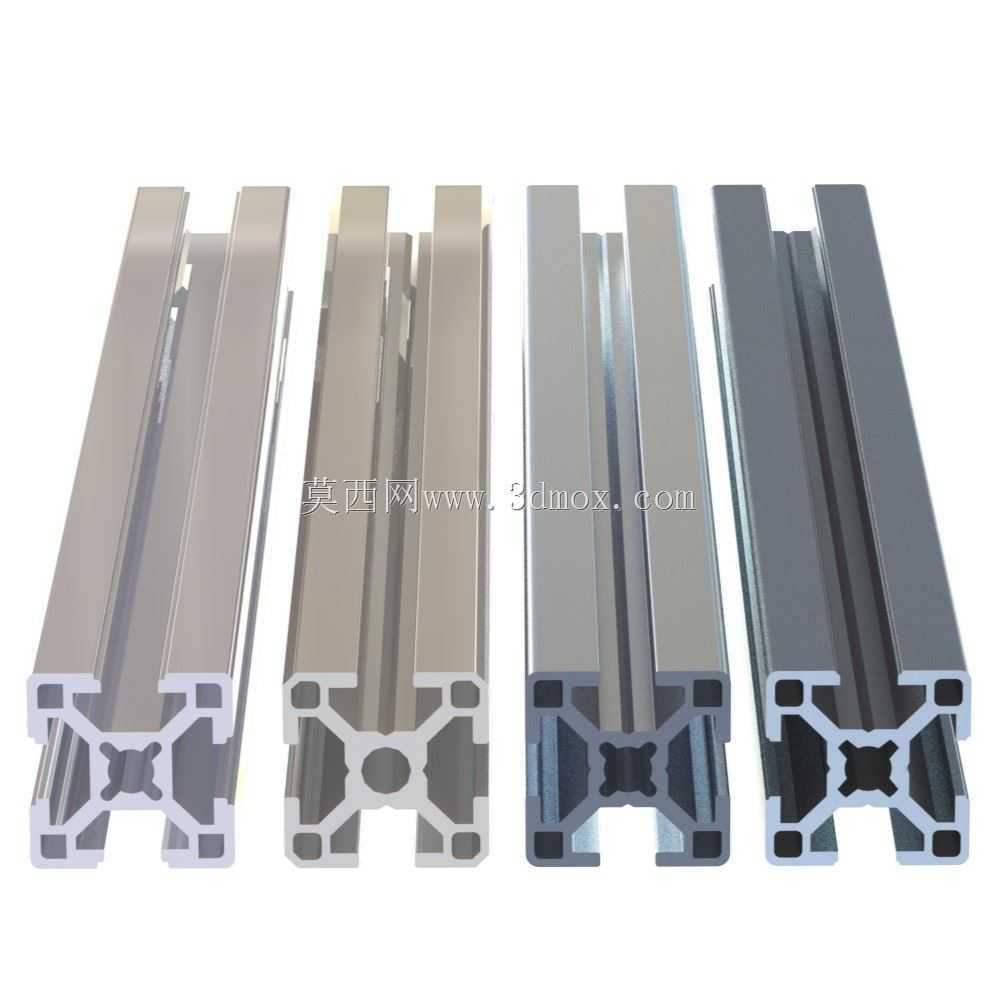

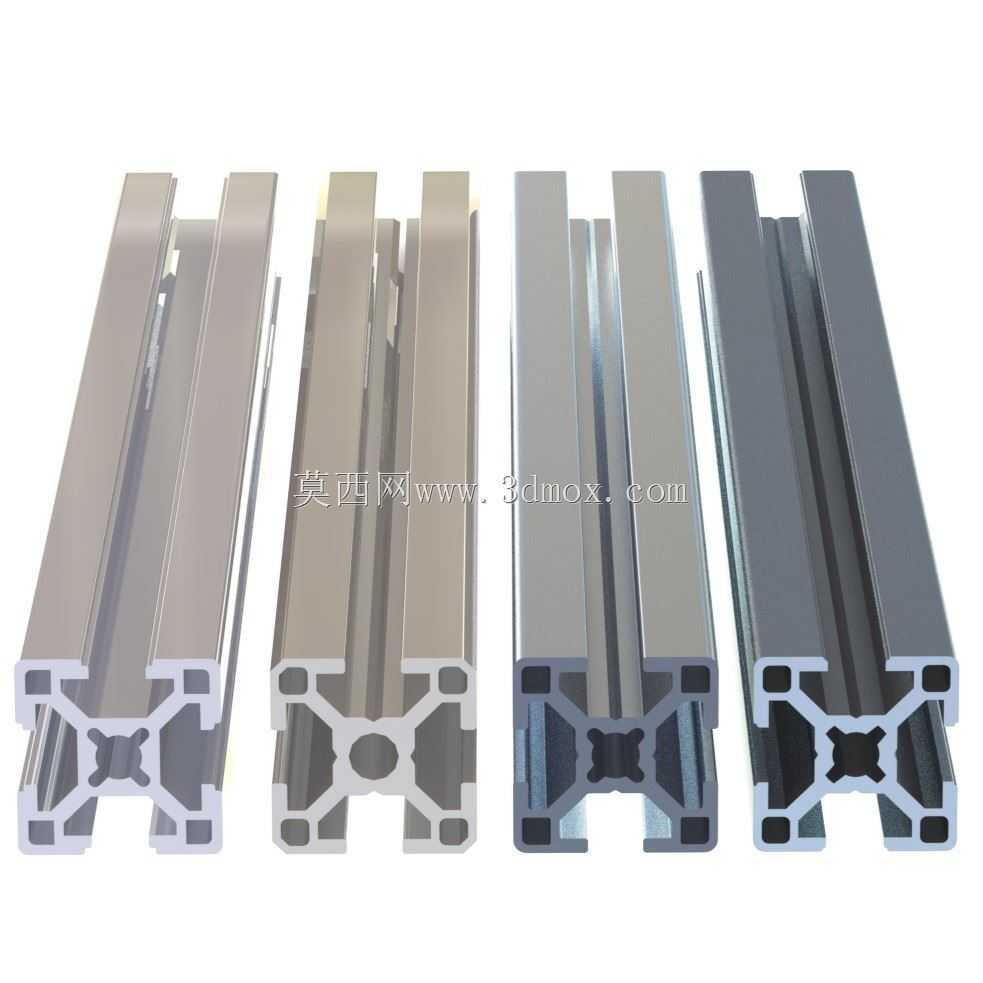

　　在结构设计逻辑上，三款截面的内部筋板布局各有侧重：第一款X型交叉筋的截面，抗扭刚度表现最优，适合用在需要承受偏载、频繁受往复冲击力的部位，比如移动机器人的底盘主梁、小型机械手的立柱支撑，交叉筋的结构能把局部受到的集中力快速分散到整个截面的四个侧壁，避免长期受力出现局部变形；第二款带中心圆孔的截面，中心孔可穿入气管、电缆或者小型导杆，适合用在设备的走线立柱、需要穿装导向轴的轻型升降机构侧边，既可以作为结构支撑，又能实现管线内置，让设备外观更整洁，同时避免管线外露被剐蹭破损；第三款加厚侧壁的截面，槽道深度更大，T型螺栓的咬合长度更长，适合用在需要频繁调整附件位置的工位，比如工作台的侧边挂架、检测设备的传感器安装导轨，反复松拧螺栓也不会出现槽口滑牙、变形的问题。

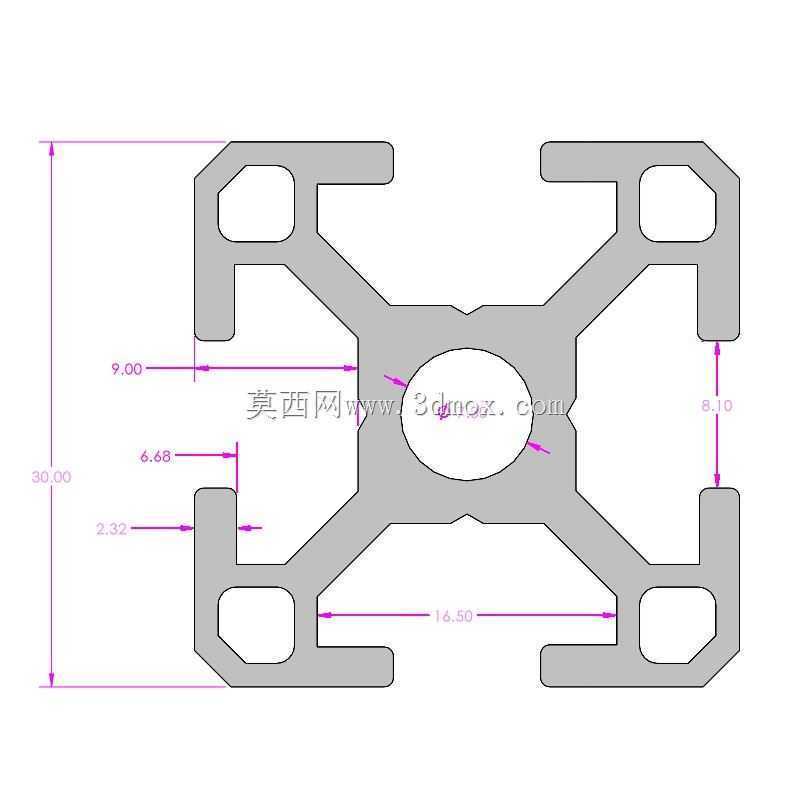

　　安装边界方面，三款型材的外轮廓均严格控制在30x30毫米，端面连接时不需要做额外的尺寸适配，所有端面加工的沉头孔、螺纹孔位置都遵循统一的孔位基准，不管是单根型材做直线导轨使用，还是多根拼接成框架结构，相邻型材的拼接面都能完全贴合，不会出现台阶错位。槽口的宽度统一为8毫米，适配M6规格的T型螺栓，螺栓头可直接从型材端面滑入槽道，不需要从槽口端部逐个穿装，在长型材上加装附件时操作效率更高。型材的四个外角均做了R1.5的圆角处理，既可以避免装配时划伤操作人员，也能适配圆弧过渡的装饰封边条，在做外观要求较高的民用设备外框时，不需要额外做边角打磨处理。

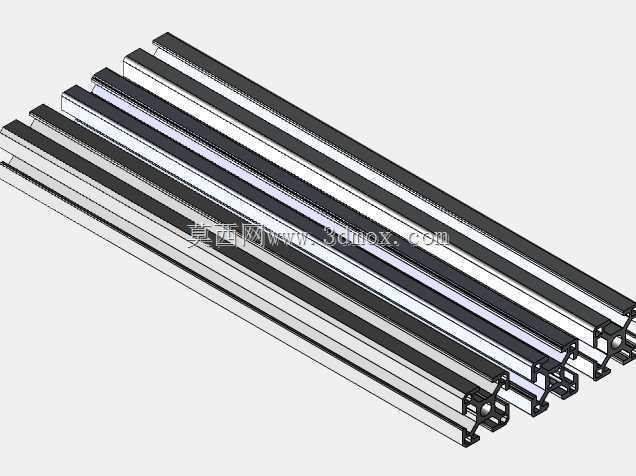

　　在实际工程应用中，这类参数化设计的型材截面，使用者可以根据自身需求调整单根型材的下料长度，不需要重新绘制截面草图，只需要在三维软件中修改长度参数即可生成对应长度的模型，工程图导出时也能自动更新尺寸标注，减少重复建模的工作量。不同截面的变体可以在同一台设备上混合使用，比如设备的主承重梁用抗扭性能好的X型筋截面，走线立柱用带中心孔的截面，附件安装边用加厚侧壁的截面，在保证整体结构强度的前提下，还能优化整体重量，降低材料成本。

　　需要注意的是，在做长跨度框架设计时，要根据实际承载重量核算单根型材的扰度，3030系列型材的支撑跨距建议控制在1.2米以内，如果跨距过大，需要在中间加装加强横梁或者换用更大规格的型材，避免长期承重出现下弯变形。槽内安装紧固件时，要根据连接节点的受力大小选择合适长度的螺栓，避免螺栓咬合长度不足导致连接松动，尤其是在有振动的设备上使用时，建议在螺栓连接处加装防松垫圈，或者使用防松型T型螺母，提升连接的可靠性。
