船舶系泊用甲板双柱系缆夹板结构

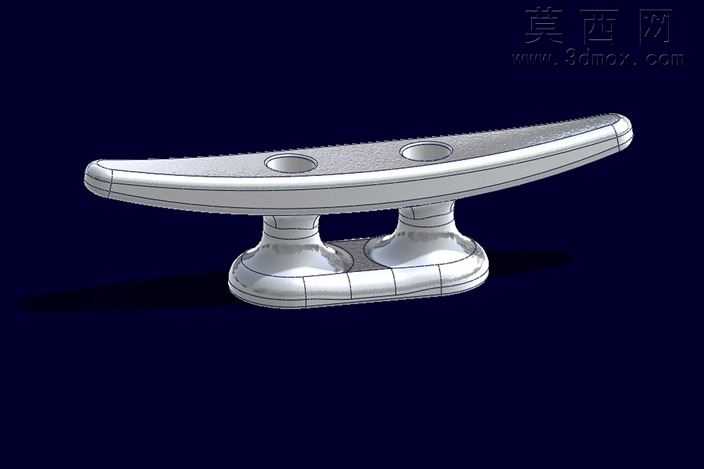

本作品为船舶甲板配套的系泊固定夹板三维模型，整体采用参数化建模思路完成，建模过程中优先保证结构的工程实用性与尺寸合理性，适配10'铝型材安装基底，配套3/8'规格螺栓完成装配固定，可直接用于船舶舾装相关的方案演示、结构校核场景。模型主体采用对称式双柱承力结构，底部为一体化成型的椭圆安装底座，底座表面预留两个沉头螺栓安装孔，可保证螺栓安装后端面与底座表面齐平，避免突出结构剐蹭缆绳或作业人员；底座向上延伸出两个变径支撑柱，柱体与底座、顶部承力板的衔接处均做了大圆角过渡处理，既可以降低应力集中风险，提升结构承重能力，也能避免尖锐棱角磨损系泊缆绳，延长缆绳使用寿命。顶部承力板为流线型长椭圆结构，边缘做圆弧收边处理，整体宽度从中间向两端逐步收窄，符合缆绳缠绕、挂靠的作业习惯，可有效避免缆绳滑脱。材质设置上，模型主体赋予哑光金属不锈钢材质，调整材质粗糙度参数模拟船用五金件的磨砂防腐表面质感，渲染时采用深色纯色背景突出金属结构的轮廓细节，通过三点布光方案凸显结构的曲面过渡与圆角特征，清晰展现各部分的衔接关系。建模过程中对所有安装孔位、支撑结构的尺寸做了标准化校准，保证各部件的装配公差符合船舶五金件的通用安装规范，模型无破面、无重叠面，结构逻辑清晰，可直接导出用于工程出图、3D打印样件验证或虚拟装配场景，能够满足船舶舾装设计阶段的模型调用需求，适配不同吨位小型船舶的甲板系泊固定使用场景。
