L298N双路电机驱动模块结构设计

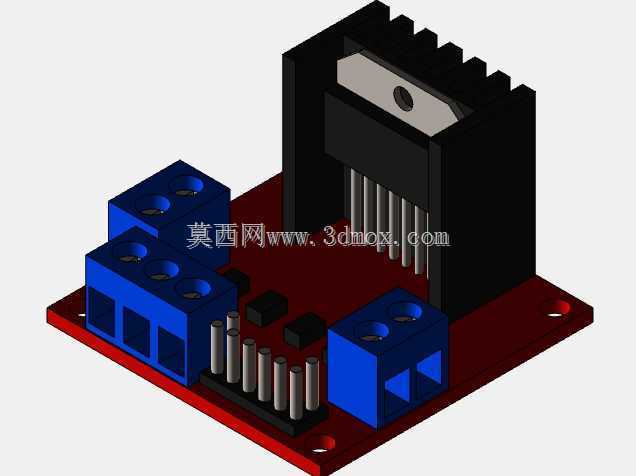

　　在小型自动化设备、教学实验平台、智能小车类项目的电控系统搭建中，电机驱动模块是连接主控单元与执行电机的核心功率转换部件，L298N作为经典的双全桥驱动方案，其结构设计直接决定了驱动回路的散热效率、接线可靠性与安装适配性。从三维结构呈现的细节来看，这款驱动模块采用红色环氧玻纤基板作为载体，将功率器件、接线端子、排针接口与散热结构做了一体化布局，核心的功率芯片垂直安装在基板靠后侧位置，上方搭配黑色梳齿状铝制散热片，散热片通过中心定位孔与芯片表面紧密贴合，利用增大的空气接触面积带走芯片持续工作产生的热量，避免大电流输出工况下出现过热保护甚至器件烧毁的问题。

　　接线部分的结构设计充分考虑了现场接线的操作便利性，三个蓝色大电流接线端子分别布置在基板左侧与前侧位置，端子采用螺丝压接式结构，可直接接入动力电源与电机相线，无需额外焊接转接线，适配线径范围覆盖常规小型直流电机、步进电机的供电线规格，端子的蓝色绝缘外壳做了加高防护设计，避免接线过程中螺丝刀误触相邻引脚造成短路。基板前侧排布的单排直插排针为信号输入接口，排针高度与常规杜邦线插拔深度匹配，可直接与单片机、开发板的IO口相连，排针间距采用标准2.54mm规格，兼容市面上绝大多数通用控制板的接口定义，无需额外做转接板适配。

　　从安装边界来看，基板四个角预留了圆形安装固定孔，孔位间距符合小型电子模块的通用安装尺寸，可通过铜柱直接固定在亚克力底板、铝型材机架或者3D打印的安装支架上，安装孔边缘做了露铜处理，可根据需求做接地处理提升模块抗干扰能力。模块整体的高度方向尺寸由后侧散热片决定，安装时需要在散热片上方预留至少10mm的通风间隙，保证空气能够顺着梳齿间隙流通带走热量，避免密闭空间内热量堆积。

　　功能层面，这款双路驱动结构可同时支持两路直流电机的正反转、调速控制，也可驱动单台两相四线步进电机，功率回路与信号回路在基板上做了分区布局，大电流走线路径做了加宽处理，降低线路压降与发热，功率芯片与接线端子之间的走线尽量缩短，减少回路电感带来的尖峰干扰。散热片的齿向顺着模块长度方向布置，当设备内部有轴向散热风扇时，气流可直接穿过齿间缝隙，最大化散热效率，散热片与芯片之间的接触面做了平整处理，实际装配时可涂抹薄层导热硅脂填充微观间隙，进一步降低热阻。

　　在实际选型应用中，这类驱动模块多用于负载电流在2A以内的小型传动场景，比如教学用智能小车的行走电机驱动、小型传送带的动力控制、桌面级机械臂的关节电机驱动等场景，其结构设计不需要额外加装复杂的散热风道，依靠自然风冷即可满足大部分常规工况的散热需求。接线端子的排布方向统一朝向模块外侧，在多模块并排安装时不会出现接线操作空间不足的问题，排针接口朝向模块前侧，与控制板的连线可顺着设备走线槽布置，避免线材杂乱堆积在模块上方影响散热。基板上的小型贴片元件都布置在功率器件与接线端子之间的空余区域，不额外占用安装空间，整体结构紧凑，在有限的安装空间内实现了功率驱动、接线、散热、信号连接的全部功能，没有冗余的结构设计，每一处布局都围绕实际使用中的接线便利性、散热可靠性、安装通用性做了权衡，比如将重量较大的散热片布置在基板靠安装孔的位置，减少震动工况下基板受到的弯折应力，避免长期使用后基板出现铜箔断裂的问题；接线端子的螺丝开口方向统一朝上，接线时不需要倾斜螺丝刀就能完成压线操作，降低装配调试的操作难度。
