嵌入式椭圆复合面板照明灯具结构设计

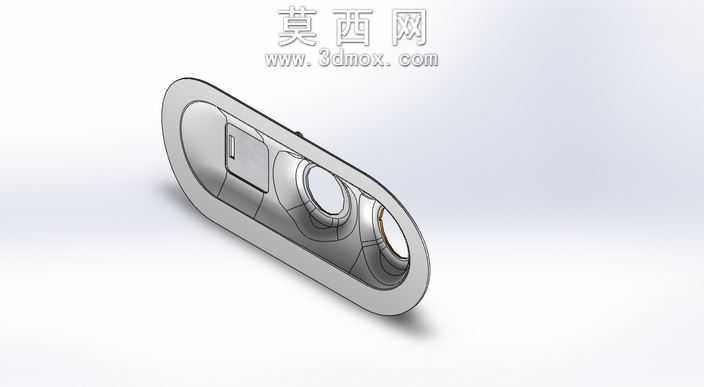

本款复合面板照明灯具采用三维参数化建模完成整体结构设计，建模阶段以嵌入式安装的适配需求为核心基准，首先绘制长椭圆形态的外轮廓基准曲线，通过曲面拉伸、倒角修剪构建出一体化的壳体基础形态，壳体边缘做薄边收边处理，匹配安装位的卡接间隙公差，确保安装后与装配面贴合平整无凸起。模型内部做分区结构设计，划分出独立的光源安装腔与功能组件容纳腔，两个圆形光源位分别做环形定位凸台结构，凸台内侧预留光源板的固定卡扣位与走线槽，可适配不同功率的贴片式LED光源，实现主照明与辅助氛围照明的复合功能；侧边的矩形凹槽区域预留触控开关或感应模块的安装位，槽体边缘做定位挡边，避免功能组件装配后出现移位。材质渲染阶段，壳体主体采用哑光磨砂PC材质参数，调整漫反射粗糙度与低反光属性，还原车用或家具嵌入式面板灯的细腻质感，内部光源位做半透明PC扩散罩材质，设置轻微的透光率与柔光散射参数，模拟点亮后光线均匀漫射不刺眼的效果，金属卡接结构件采用哑光镀锌金属材质，调整金属度与细微颗粒质感，区分塑料壳体与金属结构件的材质差异。设计过程中重点考量装配合理性，所有卡扣位、定位柱均做拔模斜度处理，壳体壁厚保持均匀一致，避免注塑生产时出现缩痕、缺胶问题，内部走线槽做圆角过渡，防止装配时刮伤线材绝缘层，整体结构无冗余设计，在满足双光源复合照明功能的前提下，尽可能压缩壳体厚度，适配狭小的嵌入式安装空间。模型完成后通过渲染软件调整环境光与阴影参数，呈现出产品安装后的真实视觉效果，清晰展示内部结构分区与外部形态的设计细节，可直接用于结构验证、生产开模参考与产品展示使用。
