折叠式便携欧规充电器结构设计

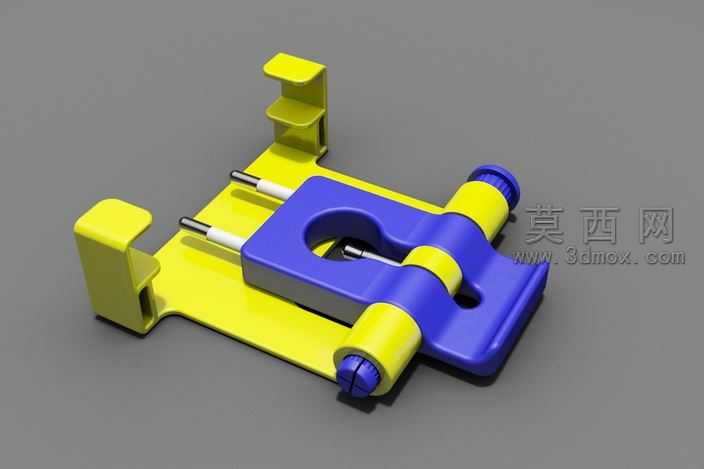

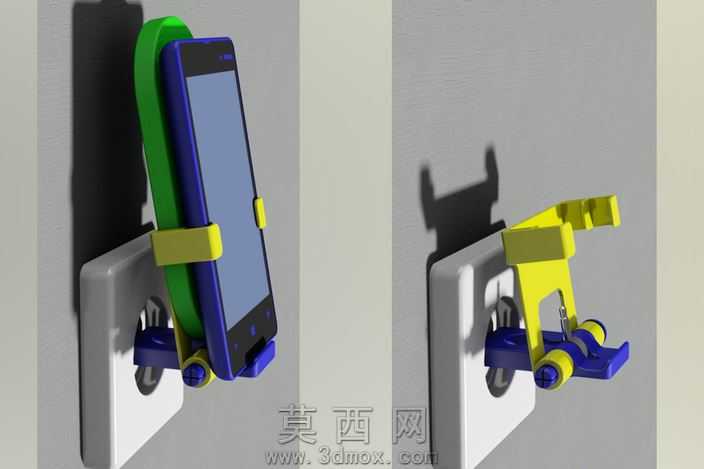

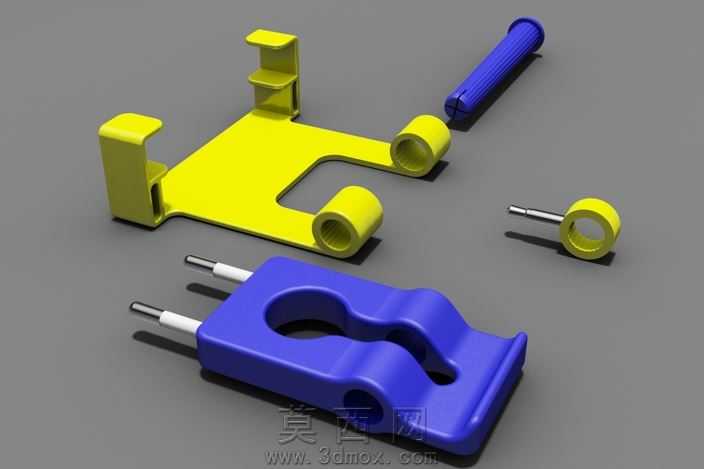

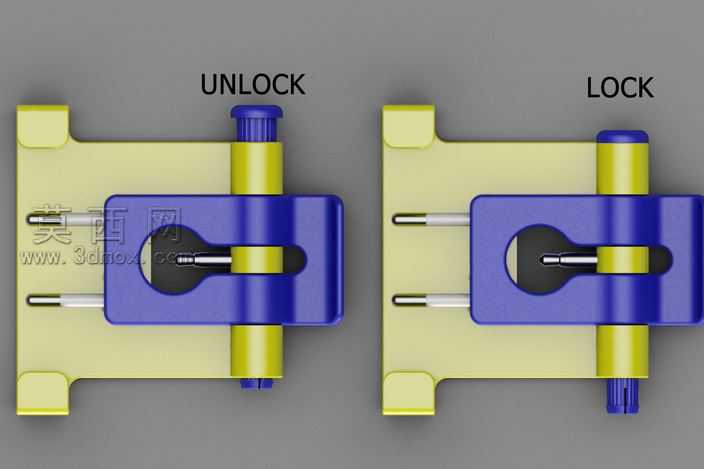

本作品为折叠式便携欧规充电器的三维结构设计，整体采用模块化拆分建模思路，在三维建模阶段严格遵循消费类电子产品的尺寸公差规范，对每一个零部件进行独立参数化建模，确保各部件装配间隙控制在0.1mm以内，满足实际开模生产的精度要求。模型完整拆分出插头基座、折叠支架、插脚组件、锁紧销轴、紧固旋钮五个核心零部件，其中蓝色插头基座采用一体化曲面建模，表面做顺滑圆角过渡处理，避免注塑生产过程中出现应力集中问题，基座中部预留的镂空槽位既可以减轻产品整体重量，也能为折叠支架提供收纳空间，实现插脚完全收合后整体厚度控制在12mm以内，大幅提升随身携带的便利性。黄色折叠支架采用对称式卡扣结构设计，建模时精准计算卡扣的开合角度，确保插脚展开后支架可以与基座形成稳定的三角支撑结构，避免充电过程中出现插头松动脱落的问题，支架两端的轴孔与销轴采用间隙配合设计，既保证折叠转动时的顺滑手感，也能避免长期使用后出现轴孔磨损松旷的问题。金属插脚组件采用黄铜材质渲染表现，表面做哑光镀镍质感处理，还原真实欧规插脚的金属光泽与触感，插脚与塑料基座的连接位置做了加强筋结构设计，提升插脚的抗弯折性能，满足安规测试中100N横向推力不松动的要求。渲染阶段采用工作室柔光布光方案，分别为塑料部件赋予哑光ABS材质、金属部件赋予磨砂镀镍材质、销轴部件赋予防滑滚花纹理，通过光影对比清晰展现各部件的结构细节与装配关系，整体配色采用高饱和度的蓝黄撞色设计，既提升产品的视觉辨识度，也能清晰区分不同功能的结构部件。整个设计围绕便携性核心需求展开，通过折叠式结构将传统充电器的突出插脚完全收纳进机身内部，避免随身携带时插脚刮伤包内其它物品，同时拆分式的结构设计也方便后期进行电路模块的适配安装，可根据不同充电功率需求调整内部电路布局，具备较强的结构通用性。
