NI USB-6003数据采集设备三维建模

　　在工业测试测量、实验室数据采集场景中，这类紧凑型USB接口数据采集设备是搭建小型测试系统的核心硬件之一。日常做设备配套结构设计时，经常需要将这类采集模块集成到便携测试箱、桌面实验台或者小型工业控制柜内，因此精准还原设备外形、接口位置与安装边界的三维模型，能大幅减少结构适配阶段的反复打样调整，避免出现接口干涉、安装孔位错位这类低级问题。

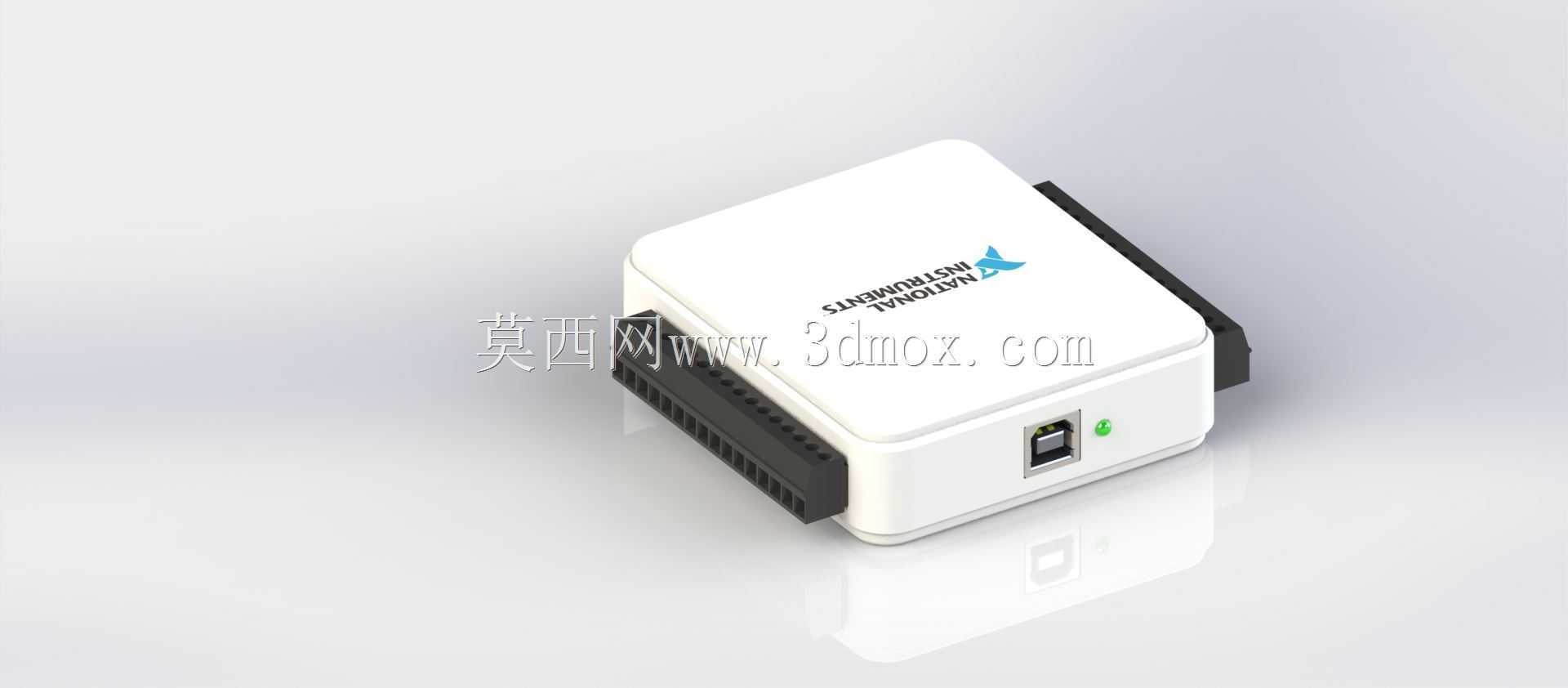

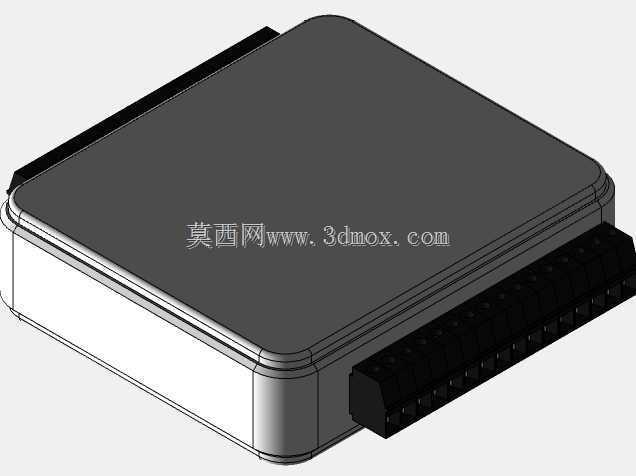

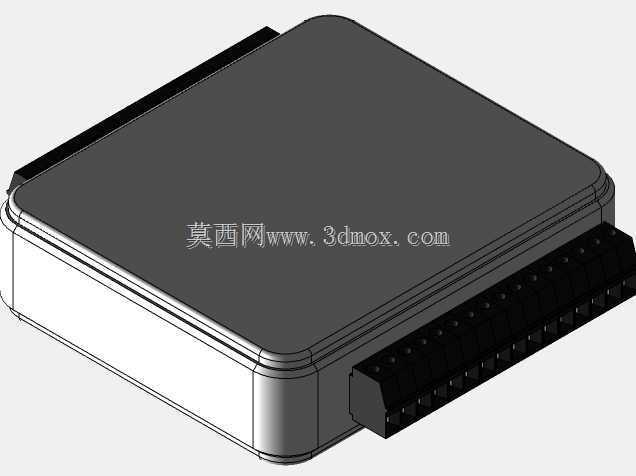

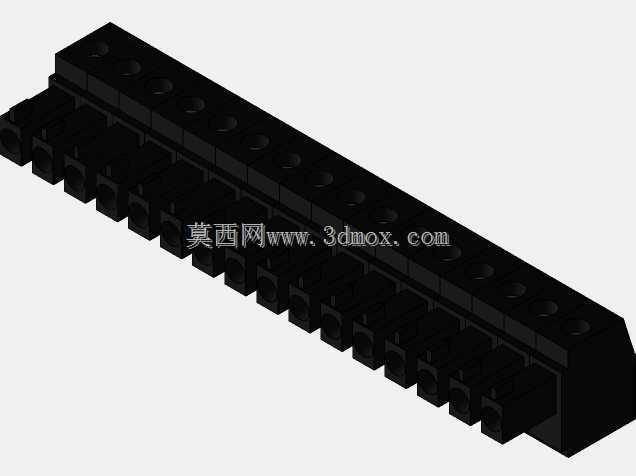

　　从实际使用场景来看，这款采集设备常被用于高校实验室教学演示、小型工业设备的运行参数采集、便携式现场测试系统搭建，不需要额外配置独立供电，通过USB线缆连接上位机即可完成数据传输与供电，对于空间受限、需要快速部署的测试场景十分友好。设备外壳采用方正的盒式结构，边角做了小圆弧过渡处理，整体造型紧凑，不会占用过多安装空间，外壳主体为白色工程塑料材质，侧面预留了多组接线端子排，用于连接各类传感器、信号输出线路，端子排旁设置了USB Type-B接口用于连接主机，同时配有状态指示灯，设备运行时可通过指示灯快速判断工作状态，无需进入软件查看连接情况。

　　做这款设备的三维建模时，首先要优先保证外部接口的位置精度，毕竟结构设计中最核心的需求就是外接插件的空间避让——接线端子排的引脚间距、USB接口的沉台深度、指示灯的开孔位置都需要和实物完全匹配，否则后续做配套的面板开孔、线槽布置时很容易出现装不上的问题。其次是设备的整体安装边界，设备底部没有突出的安装脚，整体为平整底面，既可以直接平放于工作台面，也可以通过双面胶、扎带固定在安装板上，建模时需要还原外壳的分型线位置，避免模型出现穿模、壁厚不合理的问题，侧面的散热格栅做了简化处理，既保留了外观特征，又不会因为过多细碎特征导致模型文件过大，影响整机装配时的运行流畅度。

　　从功能特性来看，这类基础型DAQ设备可以完成模拟量输入输出、数字量IO控制、简单计数功能，足够覆盖大多数低速信号采集场景，不需要搭配昂贵的专用采集机箱，对于预算有限、通道数需求不多的测试项目来说性价比很高。建模过程中特意核对了设备的外轮廓尺寸，长宽高比例完全参照实物比例还原，接线端子的突出高度、USB接口的伸出长度都做了精准还原，在做配套的防护外壳、安装支架设计时，可以直接调用这个模型进行装配干涉检查，不需要再手动测量实物尺寸，能有效缩短结构设计的周期。另外设备上的品牌标识做了浮雕效果处理，既还原了实物的外观细节，又不会因为贴图问题导致不同软件打开时出现材质丢失的情况，方便不同三维软件之间的格式转换使用。

　　在实际的设备集成项目中，这类小型采集模块经常和端子台、小型开关电源一起布置在便携测试箱内，模型还原了设备所有外部突出特征，在做箱内布局时可以精准计算各部件之间的走线空间，避免出现线缆弯折半径不足、接口被其他部件遮挡的问题。设备的边角圆弧半径也按照实物做了还原，在做防护泡棉开槽设计时，可以完全贴合设备外形，保证运输过程中设备不会出现晃动磕碰。
