可乐瓶身环形刻字压印凸形结构

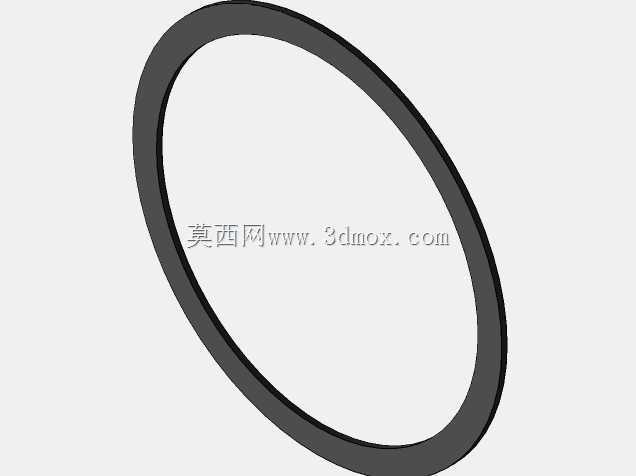

　　在快消品包装的生产链路里，瓶身标识的压印成型是很容易被忽略却直接影响成品观感的环节，很多刚接触包装结构设计的工程师会默认曲面压印和平面压印的逻辑一致，直到实际试模才会发现，在可乐瓶这类带连续弧面的薄壁容器上做刻字压凸，需要考量的边界条件比平面工件多得多。这个环形结构对应的就是可乐瓶身刻字压印工序里的凸形成型配合件，日常应用在高速饮料灌装线的在线瓶身标识压印工位，和对应凹模配合完成瓶身商标、字符的冷压成型，不需要额外做油墨印刷，就能让瓶身标识具备立体触感，同时避免印刷环节的油墨挥发、掉标问题，适配食品接触级包装的生产要求。

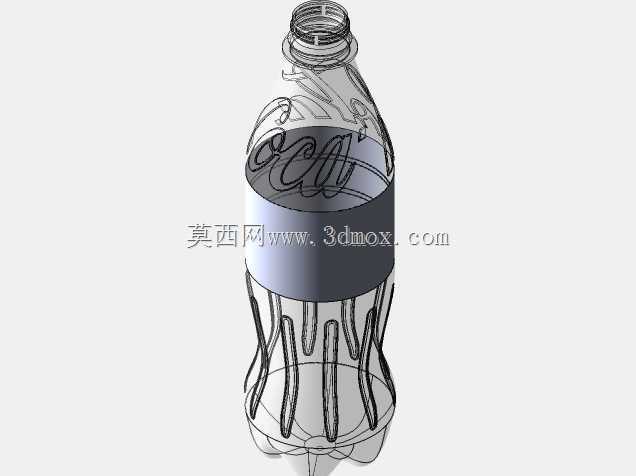

　　从实际使用场景来看，这类压印凸模需要适配PET瓶身的薄壁特性，可乐瓶的瓶身壁厚通常在0.1mm到0.3mm之间，压印过程中如果凸形的棱边圆角处理不当，很容易在压合时顶穿瓶壁，或是在字符边缘出现应力发白的问题，直接导致成品报废。设计这个环形结构的时候，首先要匹配可乐瓶身的周向弧度，整个环的内径曲率完全贴合瓶身对应压印位置的外轮廓曲率，保证压合时凸形面和瓶壁是均匀面接触，不会出现局部压力过大的情况。很多新手做这类结构时会直接把字符凸台做在平直环面上，实际压合时只有字符中间位置接触瓶身，两端压力不足，压出来的字符深浅不一，边缘模糊，根本达不到量产要求。

　　结构的截面尺寸设计上，整个环的轴向宽度刚好覆盖瓶身需要压印字符的区域宽度，环体本身的厚度做了等厚处理，保证安装到压印辊上之后，整个环的圆跳动公差控制在0.02mm以内，高速运转压印时不会出现周向压力波动。凸形字符的凸起高度控制在0.15mm，这个高度刚好能让字符有清晰的立体触感，又不会因为凸起过高导致瓶壁拉伸过度出现透光、破损的问题；字符的所有棱边都做了R0.1mm的圆角过渡，避免尖锐棱边在压合时剪切瓶壁材料。环体的内圈做了定位卡槽，和压印辊上的定位凸台配合，安装时不需要反复调整周向位置，就能保证字符和瓶身的对位精度，换产时只需要更换对应规格的环件，就能适配不同字符内容的压印需求，不需要整根压印辊拆卸重做，能大幅减少产线换产的停机时间。

　　从安装边界来看，这个环形件的内孔直径和压印辊的配合直径采用H7/h6的间隙配合，既能保证安装时轻松套入，又不会在高速旋转时出现径向窜动；环体两侧的端面和压印辊的定位挡圈贴合，轴向锁紧后不会出现串位偏移。很多现场调试的问题都出在配合公差上，如果间隙过大，设备运行到高速状态时环件会出现偏心，压出来的字符一边深一边浅，还会周期性撞击瓶身导致瓶身变形；如果间隙过小，换产拆卸时需要用铜棒敲击，很容易损伤环体上的凸形字符面，维修成本会大幅提升。另外这个结构的材料选型上需要兼顾硬度和韧性，表面硬度要达到HRC55以上，保证长时间压印不会出现字符磨损，同时芯部要有足够韧性，避免压合时遇到瓶身定位偏差出现崩边问题。

　　实际生产中，这类压印结构还要考虑和输送线的速度匹配，压印辊的线速度要和瓶身输送速度完全同步，压合接触的弧长对应0.2秒的压合停留时间，保证PET材料在受压状态下有足够的冷流变形时间，压出来的字符不会因为材料回弹变浅。很多人做设计时只关注结构本身的尺寸，忽略了设备运行时的速度匹配，哪怕结构尺寸做的再精准，实际压出来的效果也达不到要求，甚至会因为速度差蹭花瓶身表面。这个环形结构的周向字符排布角度，也对应了压印工位的瓶身旋转角度，保证每个瓶身到位时，凸形字符刚好对准瓶身的压印区域，不会出现字符偏斜的问题。
