带MCB导轨钥匙锁面板盒结构设计

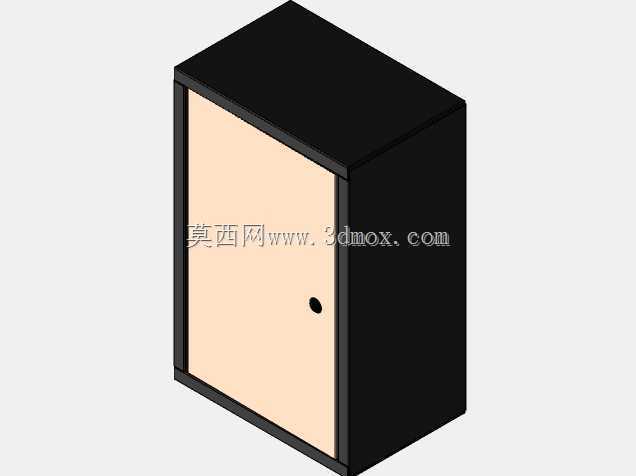

　　在低压配电末端的支路保护场景里，这类带MCB安装导轨的面板盒是现场布线里最常见的防护载体，不管是民用建筑的户内配电分支、小型加工工位的设备供电分路，还是户外临时作业点的电路防护节点，都需要这类封闭壳体来承载微型断路器，同时隔绝带电部件与外部环境的接触，避免误触、积尘、溅水带来的用电安全隐患。不同于明装的普通空开箱，这款面板盒采用了单门整体封闭的结构，门板与箱体主体的配合间隙控制在1mm以内，闭合后能形成相对密闭的空间，适配干燥少尘的室内安装场景，也可嵌入到非承重墙体的预留槽位内做暗装使用。

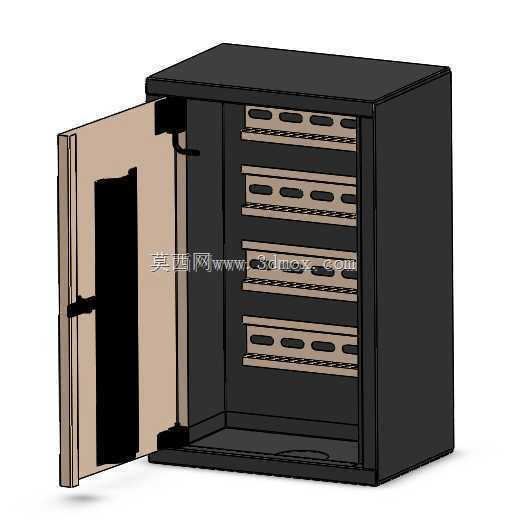

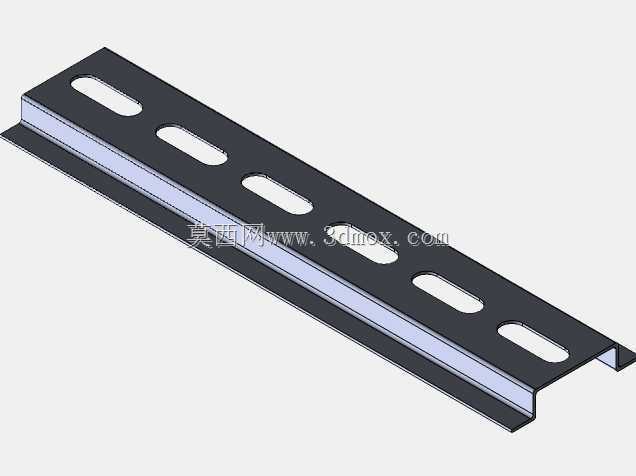

　　从结构设计的逻辑来看，箱体主体采用折弯成型的钣金壳体，侧壁预留了进出线的敲落孔位，不同方向的敲落孔可以根据现场布线的走向选择敲除，不用额外在箱体上开孔，减少现场施工的加工工作量。箱体内腔的标准MCB导轨安装位，采用卡装式固定结构，导轨与箱体背板通过冲压定位点预固定，不需要额外的紧固件就能保证导轨的安装强度，单根导轨可承载的微型断路器数量根据箱体宽度适配，常规工况下可容纳4-6位1P宽度的MCB，满足单一支路或者小范围多回路的配电保护需求。门板上的钥匙锁定结构，是这款面板盒区别于普通民用空开箱的核心设计，锁芯采用通用的弹子锁结构，锁舌与箱体侧壁的锁扣位配合，锁定后非授权人员无法随意开启箱门，避免无关人员误操作断路器引发供电中断或者触电风险，这类带锁结构尤其适合公共区域的配电点位，比如商场公共照明支路、厂区公共设备供电端、出租屋的公共配电位，能有效减少人为误操作带来的运维问题。

　　安装边界方面，这款面板盒的背部预留了四个挂装孔位，孔位采用沉孔设计，挂装后螺丝头部不会突出背板表面，保证箱体与安装墙面的贴合度，避免长期使用后箱体变形。箱体的深度尺寸控制在120mm以内，不管是明装突出墙面还是暗装嵌入墙体，都不会占用过多的空间，门板的开启角度可以达到110度，开启后门板不会遮挡内部的断路器操作位，运维人员进行分合闸操作、更换断路器或者整理内部接线时，不需要完全拆下门板，就能获得足够的操作空间。门板与箱体的连接采用隐藏式合页结构，合页内置在箱体侧壁的折弯槽内，外部没有突出的连接件，既提升了箱体整体的外观整洁度，也避免了外部磕碰导致合页变形脱落的问题。

　　在实际使用的细节设计上，箱体内腔的导轨安装位与门板内表面预留了足够的安全间隙，断路器安装完成后，手柄突出的高度不会与门板发生干涉，关闭箱门时不会挤压到断路器手柄导致误分闸。箱体的边角位置都做了小圆角折弯处理，没有尖锐的毛刺边角，现场安装和后期运维时不会划伤操作人员。门板表面采用哑光喷塑处理，既可以减少光线反射带来的视觉干扰，也能提升壳体的防锈能力，在常规室内环境下长期使用不会出现表层脱落、锈蚀的问题。不同于多开门的大型配电箱，这款单门面板盒的结构更紧凑，针对小回路的配电场景做了优化，没有多余的冗余结构，生产加工时的材料利用率更高，整体的结构强度也能满足常规场景的防护需求，在小型配电支路的防护应用中，这类结构紧凑、带锁止功能的面板盒，既能满足基础的配电防护需求，也能通过锁止结构提升用电管理的安全性，是低压末端配电场景里实用性很强的一类配电防护壳体。
